Привод машины для резки макаронных изделий

Могилевский государственный университет продовольствия
Кафедра Прикладной механики
Курсовая работа по дисциплине «Прикладная механика»
На тему: "Привод машины для резки макаронных изделий''
Могилев 2015

Привод – устройство для приведения в действие двигателем различных рабочих машин. Энергия, необходимая для приведения в действие машины или механизма, может быть передана от вала двигателя непосредственно или с помощью дополнительных устройств (зубчатых, червячных, цепных, ременных и др. передач).
Привод машины для резки макаронных изделий включает электродвигатель, муфту,червячный редуктор,ременную передачу и коническую передачу.

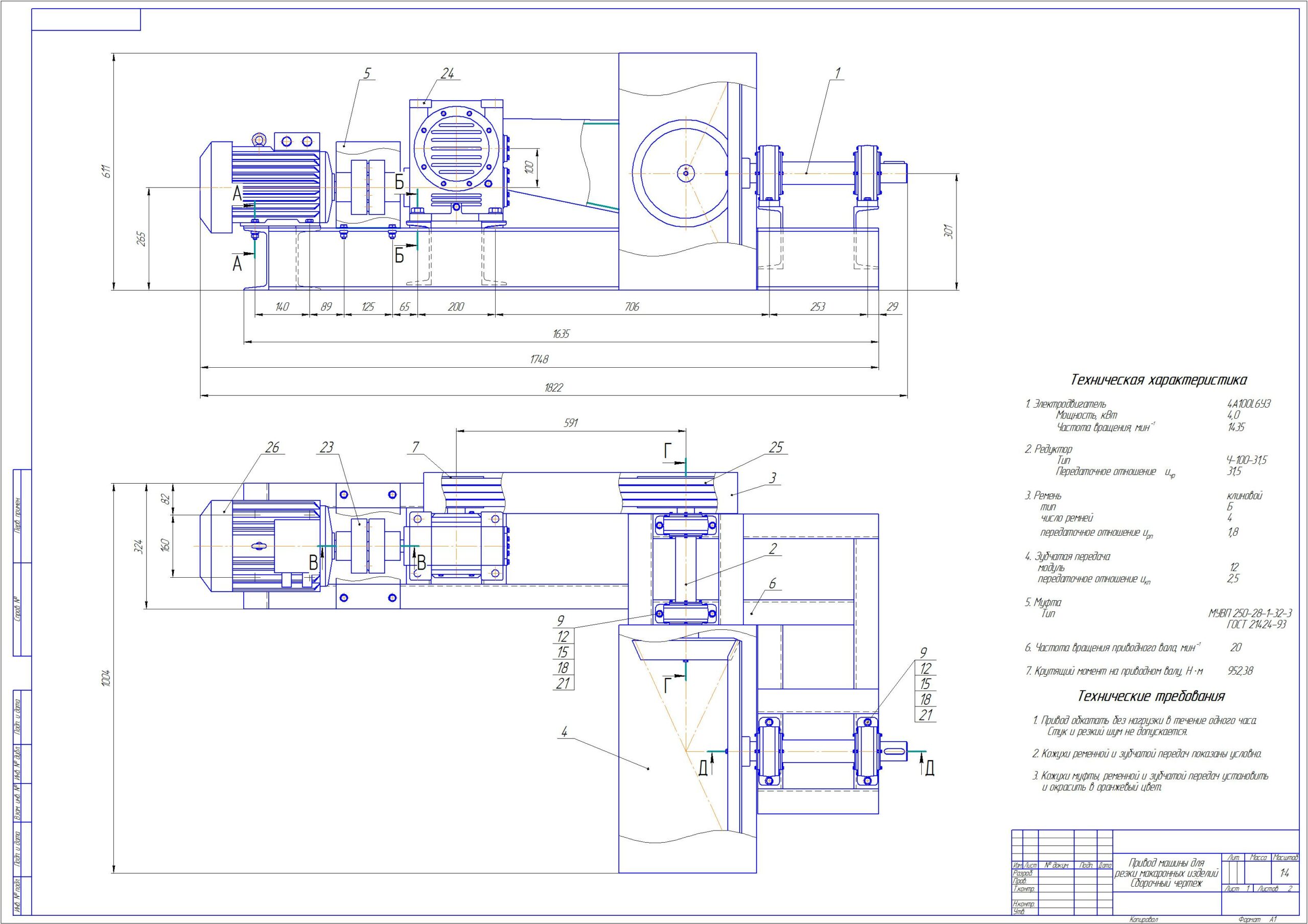

Графическая часть содержит сборочный чертеж привода( на листе формата А1),разрезы основных элементов привода (на листе формата А2) и спецификация (3 листа А4). Пояснительная записка содержит 17 листов (А4).

Техническая характеристика привода
1. Электродвигатель 4А100L6УЗ
Мощность, кВт 4,0
Частота вращения, мин 1435
2. Редуктор
Тип Ч-100-31,5
Передаточное отношение u 31,5
3. Ремень клиновой
тип Б
число ремней 4
передаточное отношение u 1,8
4. Зубчатая передача
модуль 12
передаточное отношение u 2,5
5. Муфта
Тип МУВП 250-28-1-32-3
ГОСТ 21424-93
6. Частота вращения приводного вала, мин 20
7. Крутящий момент на приводном валу, Н ·м 952,38

Состав: ПЗ, Спецификация, Привод (ВО), Деталировка. Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Привод машины для резки макаронных изделий

List_1.cdw
List_2.cdw
Spetsifikatsia.doc
записка.doc
