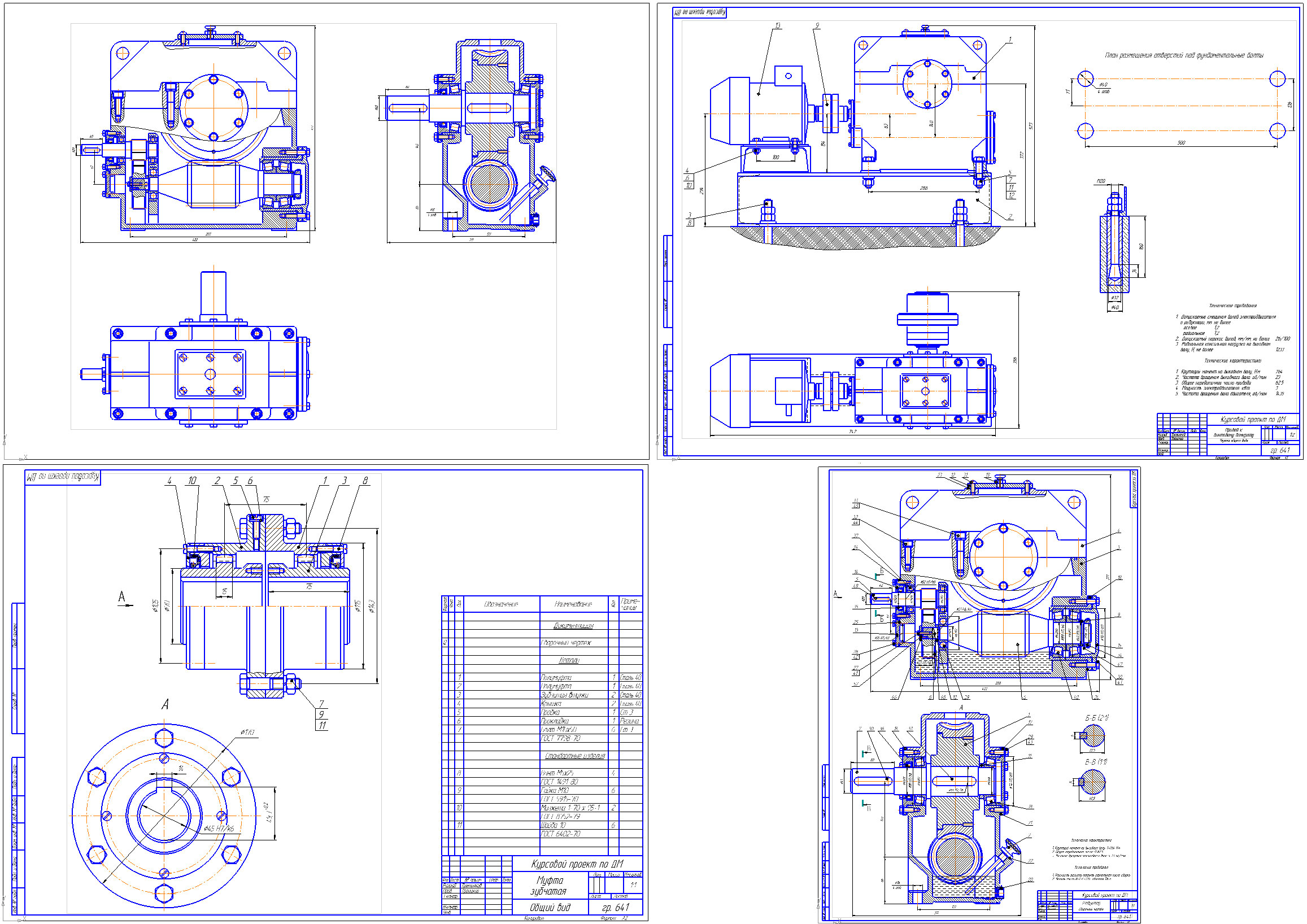

Привод к винтовому домкрату

Редуктор червячный с нижним расположением червяка, типа Ч-100, записки нет.

Технические характеристики редуктора
1. Крутящий момент на выходном валу: Т=764 Нм
2. Общее передаточное число: U=62,5
3. Частота вращения тихоходного вала: n=23 об/мин

Технические характеристики привода
1. Крутящий момент на выходном валу, Нм 764
2. Частота вращения выходного вала, об/мин 23
3. Общее передаточное число привода 62,5
4. Мощность электродвигателя, кВт 3
5. Частота вращения вала двигателя, об/мин 1435

Состав: Сборочный чертеж (СБ), Вид общий (ВО), Деталировка Язык документа

Софт: Компас v13

Файлы:
Детальки\Вал.cdw
Детальки\Колесо червячное.cdw
Детальки\Компановка.cdw
Детальки\Муфта МЗ.CDW
Детальки\Привод ЧО-1.cdw
Детальки\привод ЧО.cdw
Детальки\Редуктор СБ.cdw
Детальки\Спецификация МЗ.doc
Детальки\Спецификация СБ.spw
Детальки\Спецификация ЧО.spw
Детальки
