Винтовой домкрат с электро и ручным приводом

153

Бесплатно

3D модель Винтовой домкрат с электро и ручным приводом

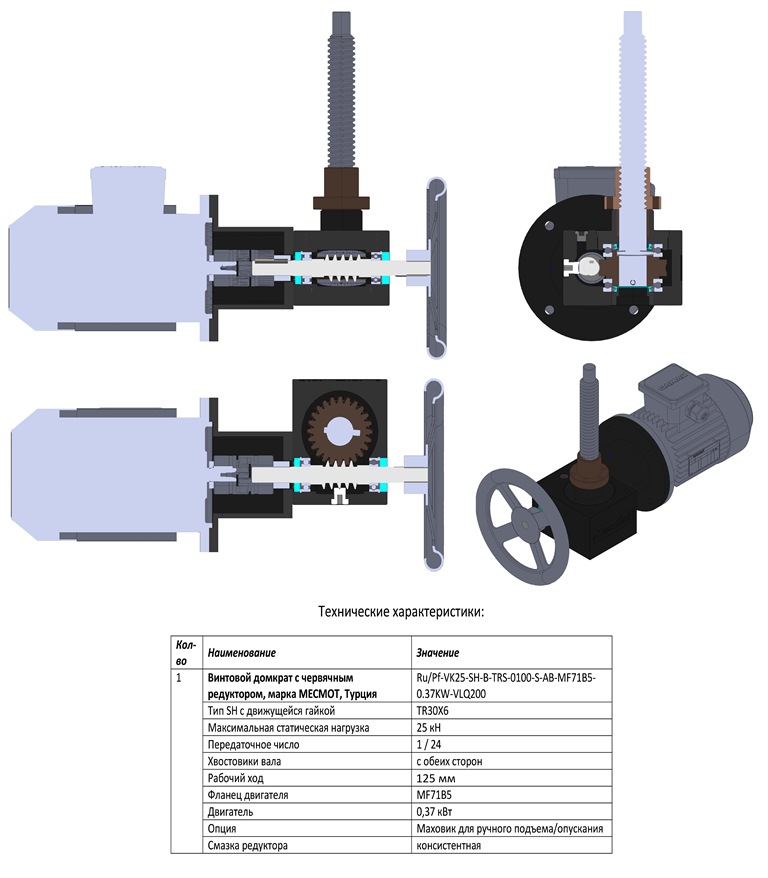

Импортированная 3D модель с деталировкой, в масштабе 1:1, предоставлена производителем (MecMot). Немного доработана, в плане (добавлена резьба на винте и гайке, выставлены сопряжения). Подойдет как габаритная модель, так и для оформления чертежей (высокий уровень детализации). Краткие характеристики: арт. Ru/Pf-VK25-SH-B-TRS-0100-S-AB-MF71B5-0.37KW-VLQ200. Винт Tr30x6; Макс. статическая нагрузка 25кН; передаточное число 1/24; хвостовики вала с обеих сторон; раб. ход 125мм; фланец двигателя В5; типоразмер двигателя MF71; мощность двигателя 0,37 кВт; с обратной стороны редуктора установлен маховик (штурвал), для ручного привода.

3D Модели винтовой домкрат Подъемник Редуктор эл. двигатель

Автор

Алексей Агафонов

Дата

22.09.2023

Язык

Русский

Состав

3D Сборка

Софт

SolidWorks 18.1 Как открыть?

Содержимое архива

Винтовой домкрат MECMOT с эдектро и ручным приводом
- HM 01.01.003 6003 Подшипник.SLDPRT
- HM 01.02.003 51109 Подшипник.SLDPRT
- HM 02.01.03 V35-A V Кольцо.SLDPRT
- HM 02.02.003 KK-T 17X35X8.SLDPRT
- HM 03.01.01 - Q75X2 Кольцо.SLDPRT
- HM 03.01.02 - Q43X2 Кольцо.SLDPRT
- HM 04.01.01 1.4 Шестигранная слепая заглушка.SLDPRT
- HM 04.01.02 1.8 Шестигранная слепая заглушка.SLDPRT
- HM 05.01.003 5X5X36 A Клин.SLDPRT
- HM 06.01.03 DIN 472 Q35.SLDPRT
- HM 09.01.01 GS 19-Q14XQ16 Муфта.SLDPRT
- HM 09.02.01 VK25 Q14 Втулка.SLDPRT
- HM 09.02.02 VK25 Q16 Втулка.SLDPRT
- HM 10.01.01 P71 B5 Двигатель переменного тока.SLDPRT
- HM12.01.01 Q6X40 Шплинт.SLDPRT
- L 01.02.03 VK25 SH TRAPEZ MİL_100MM Винт.SLDPRT
- L 01.02.03 VK25 SH Винт трапецивидный 125MM.SLDPRT
- q200 Маховик.SLDPRT
- S 08.03.01 VK25 P71 B5 Мотор и его установка.SLDASM
- UP 03.02.03 VK25 SH Задняя крышка.SLDPRT
- UP 04.01.05 VK25 İ6 Червячный вал.SLDPRT
- UP 05.01.03 VK25 Втулка бронзовая.SLDPRT
- UP 07.05.03 VK25 Гайка Tr30x6.SLDPRT
- UP 07.05.03 VK25 Гайка.SLDPRT
- UP 08.03.01 VK25 P71 B5 Фланец двигателя.SLDPRT
- UP01.01.03 VK 25 Корпус.SLDPRT
- UP02.01.03 VK25 Верхняя крышка.SLDPRT
- UP04.02.05 VK25 İ6 Ответная шестерня.SLDPRT
- Винтовой домкрат с червячным редуктором MECMOT.JPG
- Винтовой домкрат с червячным редуктором MECMOT.SLDASM
