Гомельский государственный дорожно-строительный колледж
Кафедра механическая
Курсовой проект по дисциплине "Техническая механика"

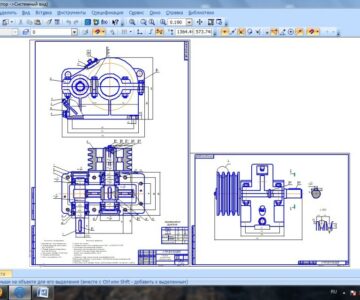

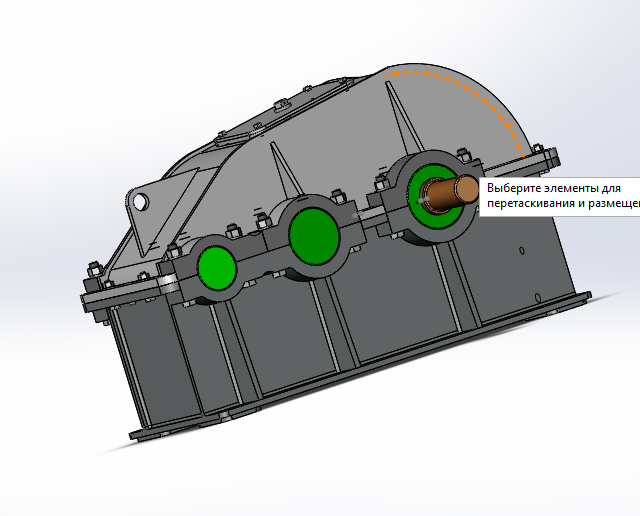

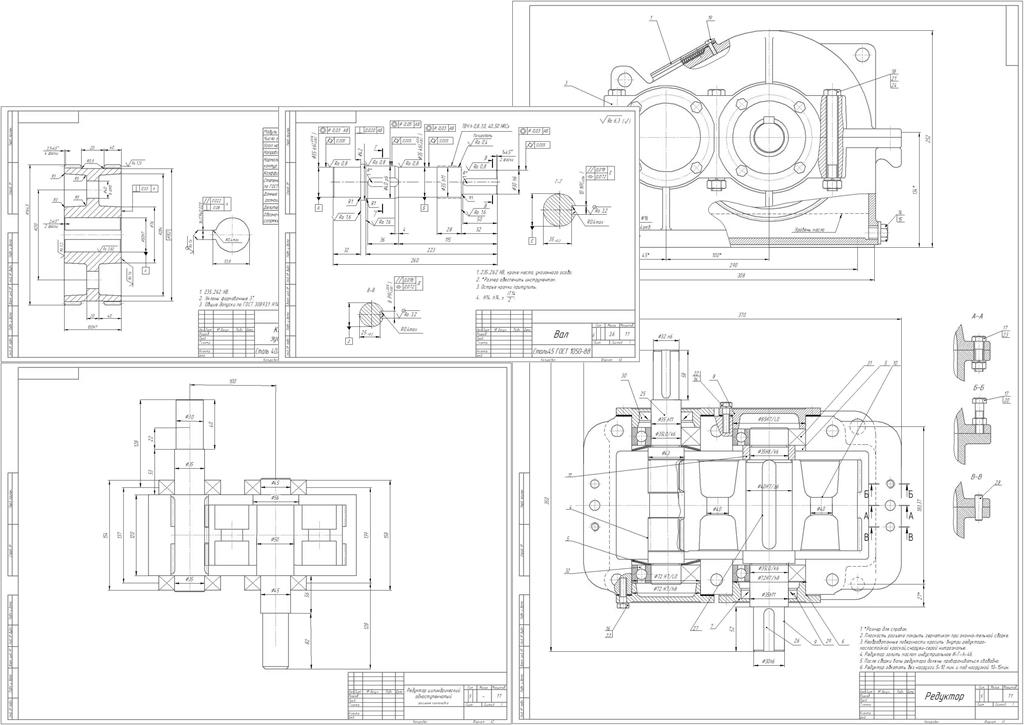

На тему: "Проект одноступенчатого цилиндрического редуктора"
Гомель 2019
Исходные данные:PB = 4,0 кВт и число оборотов вала привода nB = 100 об/мин.
Введение
1 Энергетический, кинематический и силовой расчеты привода
1.1 Определение номинальной мощности и номинальной частоты вращения двигателя
1.2 Определение передаточного числа привода и его ступеней
1.3 Определение кинематических и силовых параметров привода
2 Расчет зубчатой передачи редуктора
2.1 Выбор твердости, термообработки, материала зубчатой передачи
2.2 Определение допускаемых контактных напряжений
2.3 Определение допускаемых напряжений изгиба
2.4 Проектный расчет закрытой цилиндрической зубчатой передачи
2.5 Проверочный расчет закрытой цилиндрической зубчатой передачи на контактную прочность
2.6 Проверочный расчет закрытой цилиндрической зубчатой передачи на выносливость по напряжениям изгиба
3 Проектный расчет валов редуктора
3.1 Выбор материала валов и допускаемых напряжений на кручение
3.2 Выбор муфт, определение размеров ступеней валов
3.3 Предварительный выбор подшипников качения
4 Конструирование зубчатых колес, вал-шестерни
5 Эскизная компоновка редуктора
6 Нагрузки валов редуктора
6.1 Силовая схема нагружения валов редуктора
6.2 Определение консольных сил и сил в зацеплении закрытой передачи
6.3 Расчетные схемы быстроходного и тихоходного валов. Схемы нагружения подшипников
7 Проверочный расчет подшипников качения
8 Подбор и проверочный расчет шпоночных соединений
9 Проверочный расчет валов редуктора
10 Назначение посадок, допусков формы и расположения для основных деталей редуктора
11 Смазка и сборка редуктора
Заключение
Список литературы
