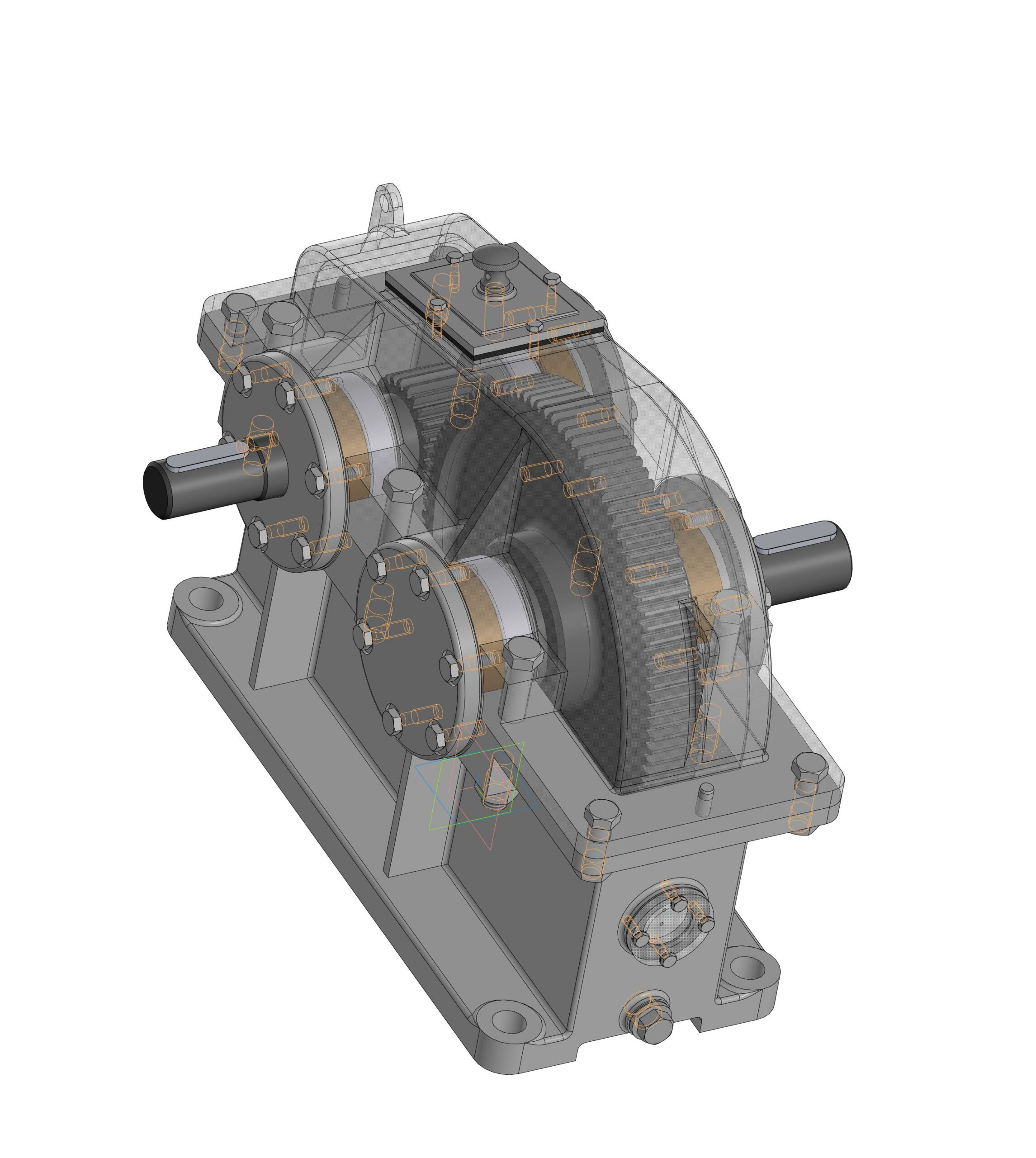

Редуктор цилиндрический одноступенчатый - передаточное число редуктора 4,0

1 Передаточное число редуктора 4,0
2 Вращающий момент на выходном валу, Н*м 205,03
3 Частота вращения выходного вала, об/мин 241

Состав: 3D Сборка

Софт: КОМПАС-3D 21

Файлы:

Каталог
Машиностроение и механика
Детали машин
Редукторы
Редуктор цилиндрический одноступенчатый - передаточное число редуктора 4,0

Вал-шестерняКП-МП-В-08- РЗ-21.01.003.m3d

ВтулкаКП-МП-В-08-РЗ-21.01.006.m3d

Колесо зубчатоеКП-МП-В-08-РЗ-21.01.005.m3d

Кольцо распорноеКП-МП-В-08-РЦ-21.01.011.m3d

Кольцо распорноеКП-МП-В-08-РЦ-21.01.012.m3d

Кольцо регулировочноеКП-МП-В-08-РЗ-21.01.009.m3d

Кольцо регулировочноеКП-МП-В-08-РЗ-21.01.010.m3d

Корпус редуктораКП-МП-В-08-РЗ-21.01.001.m3d

Крышка люкаКП-МП-В-08-РЗ-21.01.013.m3d

Крышка редуктораКП-МП-В-08-РЗ-21.01.002.m3d

Маслоотражающее кольцоКП-МП-В-08-РЗ-21.01.007.m3d

Маслоотражающее кольцоКП-МП-В-08-РЗ-21.01.008.m3d

МаслоуказательКП-МП-В-08-РЗ-21.01.014.m3d

ОтдушинаКП-МП-В-08-РЗ-21.01.016.m3d

Пробка сливнаяКП-МП-В-08-РЗ-21.01.015.m3d

Прокладка люка КП-МП-В-08-РЗ-21.01.017.m3d

Прокладка маслоуказателя КП-МП-В-08-РЗ-21.01.018.m3d

Прокладка пробкиКП-МП-В-08-РЗ-21.01.019.m3d

Редуктор цилиндрическийКП-МП-В-08-РЗ-21.01 СБ.a3d

Тихоходный валКП-МП-В-08-РЗ-21.01.004.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
