Техническая характеристика
1. Передаточное число редуктора 13,95
2. Вращающий момент на выходном валу, Н м 1910
3. Частота вращения выходного вала, мин 35
4. Коэффициент полезного действия, 0,85
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -

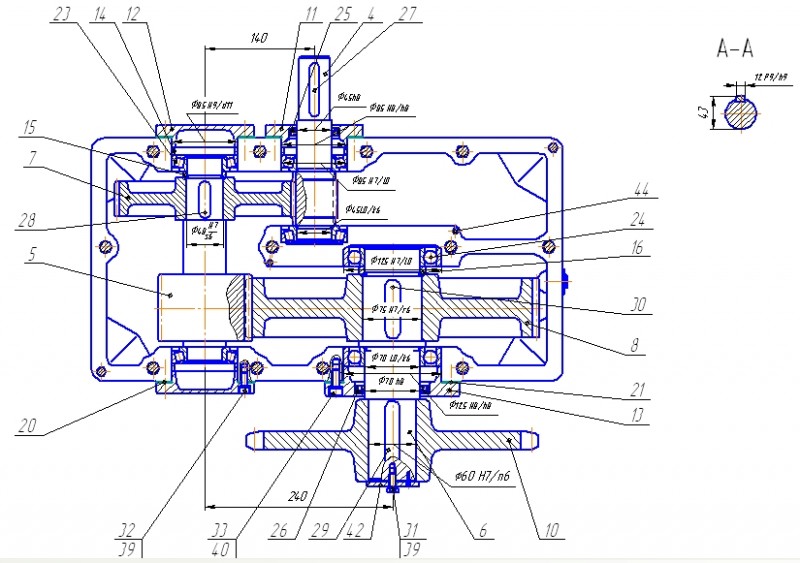

- Редуктор цилиндрический - передаточное число редуктора 13,95
Редуктор цилиндрический - передаточное число редуктора 13,95
0
251
1947
0
0
20
Сообщить о проблеме
Автор
oledjo
Дата
30.11.2011
Язык
Русский
Состав
Вид общий (ВО), Сборочный чертеж(СБ), Спецификация
Софт
Компас v12, CDW
Отзывов пока нет
Содержимое архива
-
-
1.1 ВЫБОР ЭД И КИНЕМАТИЧЕСКИЙ РАСЧЁТ ПРИВОДА.doc
-
2.1 РАСЧЁТ ПЕРЕДАЧ РЕДУКТОРА.doc
-
3.1 РАСЧЁТ ОТКРЫТОЙ ЦЕПНОЙ ПЕРЕДАЧИ.doc
-
4.1 ВЫБОР ТИПОВ ПОДШИПНИКОВ КАЧЕНИЯ И СХЕМ ИХ УСТАНОВКИ.doc
-
5.1 ПРОЕКТНЫЙ РАСЧЁТ И РАЗРАБОТКА КОНСТРУКЦИЙ ВАЛОВ РЕДУКТОРА.doc
-
6.1 КОНСТРУИРОВАНИЕ ЭЛЕМЕНТОВ ПЕРЕДАЧ ПРИВОДА.doc
-
7.1 КОНСТРУИРОВАНИЕ КОРПУСА И КОМПОНОВКА РЕДУКТОРА.doc
-
8.1 РАСЧЁТ СОЕДИНЕНИЙ ВАЛ-СТУПИЦА.doc
-
10.1 ПРОЕКТИРОВАНИЕ ПРИВОДНОГО ВАЛА КАК СБОРОЧНОЙ ЕДИНИЦЫ.doc
-
11 ПРОЕКТИРОВАНИЕ РАМЫ.doc
-
-
Вал приводной.spw
-
Вид общий.spw
-
Общий вид привода.cdw
-
Приводной вал.cdw
-
Редуктор.cdw
-
Редуктор.spw
