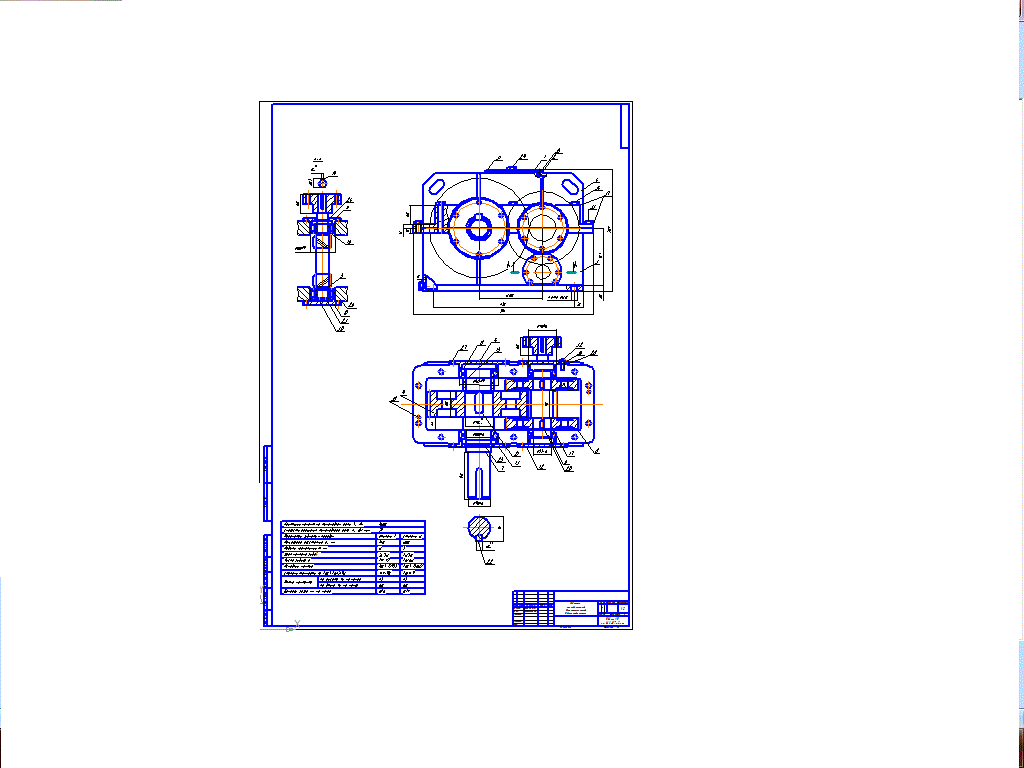

Чертеж редуктора. Курсовой проект по дисциплине "Детали машин" НМетАУ кафедра МАМП. Параметры редуктора: цилиндрический двухступенчатый развернутый редуктор, передаточное число 19,7; частота вращения тихоходного вала 37 об/мин; крутящий момент тихоходного вала 1600 Нм;быстроходная ступень редуктора – шевронная, раздвоенная с эвольвентным зацеплением, исходный контур по ГОСТ 13755-81. Тихоходная ступень - косозубая с круговинтовым дозаполюсным зацеплением Новикова, исходный контур по ГОСТ 15023-76.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Двухступенчатый цилиндрический редуктор - передаточное число 19,7;
Двухступенчатый цилиндрический редуктор - передаточное число 19,7;
0
297
2142
4
0
20
Сообщить о проблеме
Автор
Сергей
Ткачев
Дата
18.11.2012
Язык
Русский
Состав
сборочный чертеж, спецификация, деталировка, записка
Софт
компас V 11
Содержимое архива
-
корпус.cdw
-
дистанц. кольцо.cdw
-
крышка глух..cdw
-
Спецификация 1 лист.cdw
-
крышка сквозная.cdw
-
Спецификация лист 3.cdw
-
Спецификация 2 лист.cdw
-
зубчатое колесо.cdw
-
сборочный чертеж.cdw
-
детали машин КП.doc Офис 2010.docx
-
тихоходный вал.cdw
