Редуктор цилиндрический, 3 передачи, передаточное число u=10,7

Белорусский национальный Технический Университет
Кафедра промышленная теплоэнергетика и теплотехника
Курсовой проект по дисциплине " Теория машин и механизмов"
Минск 2017

Исходные данные:
1. Диаметр барабана D=280 мм.
2. Скорость ремня v=2 м/c.
3. Окружная сила Ft =4,5 кН.
4. Требуемая долговечность привода 12000 ч.
5. Передача нереверсивная, нагрузка постоянная, предназначенная для длительной работы.
6. Выпуск серийный.
В данной работе произведен расчет и конструирование цилиндрического редуктора с так называемым паразитным колесом .

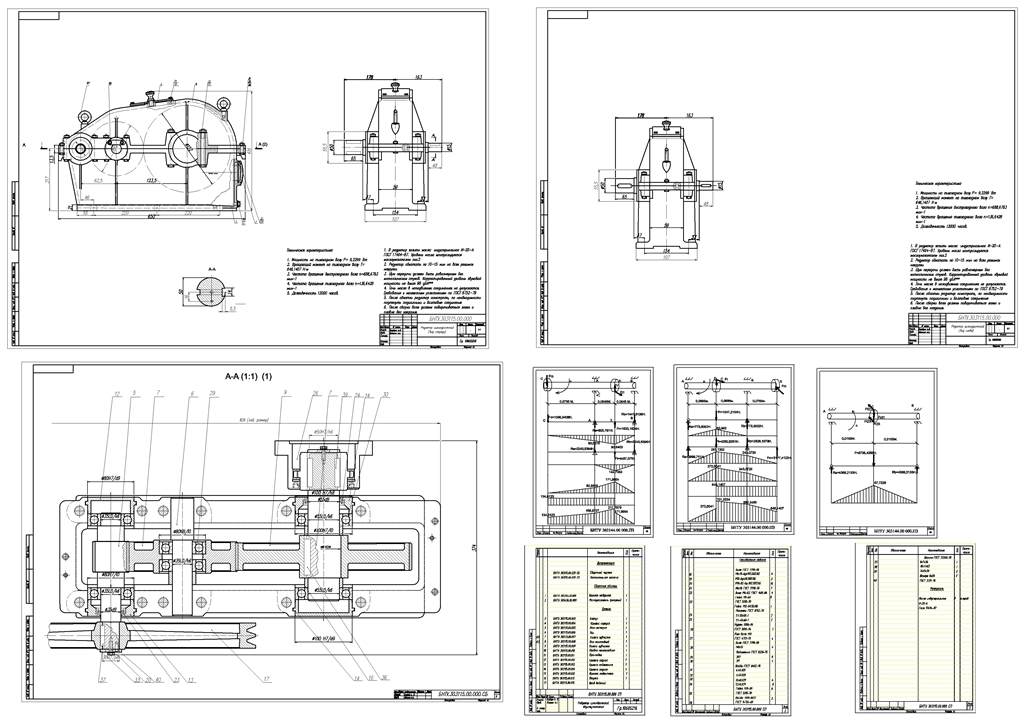

Графическая часть содержит вид редуктора слева и спереди, сборочный чертёж редуктора и спецификацию .

СОДЕРЖАНИЕ

1.ОПИСАНИЕ УСТРОЙСТВА И РАБОТЫ ПРИВОДА 3
2. ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ, КИНЕМАТИЧЕСКИЙ И СИЛОВОЙ РАСЧЁТЫ ПРИВОДА. 3
3. РАСЧЁТ ПЕРЕДАЧ 10
3.1. РАСЧЕТ КЛИНОРЕМЁННОЙ ПЕРЕДАЧИ 10
3.2. РАСЧЁТ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ (БЫСТРОХОДНАЯ СТУПЕНЬ) 16
3.3. РАСЧЁТ ЦИЛИНДРИЧЕСКОЙ ПЕРЕДАЧИ (ТИХОХОДНАЯ СТУПЕНЬ) 28
3.4 РАСЧЕТ ПЕРЕДАЧ НА ЭВМ И СРАВНИТЕЛЬНЫЙ АНАЛИЗ 35
4.ПРЕДВАРИТЕЛЬНЫЙ РАСЧЁТ ВАЛОВ 39
5.ВЫБОР МУФТЫ 41
6.ПОДБОР ПОДШИПНИКОВ КАЧЕНИЯ ПО ДОЛГОВЕЧНОСТИ 43
7. ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЁТ ШПОНОЧНЫХ И ШЛИЦЕВЫХ СОЕДИНЕНИЙ 60
8. РАСЧЕТ ВАЛОВ НА ВЫНОСЛИВОСТЬ…..…………………………………………...63

9.ВЫБОР ПОСАДОК, КВАЛИТЕТОВ ТОЧНОСТИ, ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ 70
10 РАСЧЁТ ЭЛЕМЕНТОВ КОРПУСА РЕДУКТОРА 74
11 ВЫБОР СПОСОБА СМАЗКИ ДЛЯ ПЕРЕДАЧ И ПОДШИПНИКОВ 76
12. ОПИСАНИЕ СБОРКИ РЕДУКТОРА, РЕГУЛИРОВКИ ПОДШИПНИКОВ И ЗАЦЕПЛЕНИЙ.
13.ТЕПЛОВОЙ РАСЧЕТ РЕДУКТОРА 79
СПИСОК ИСПОЛЬЗОВАННОЙ ЛИТЕРАТУРЫ 84

Состав: Пояснительная записка, редуктор ( сборочный чертеж), спецификация, редуктор ( вид спереди и слева) Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический, 3 передачи, передаточное число u=10,7

zapiska.docx
seyv_s_razmerami__kopia (2).dwg
