Цилиндрический редуктор u=3,15

Оренбургский государственный университет
Аэрокосмический институт
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод цепного конвейера с цилиндрическим редуктором"
Оренбург 2016

Общие исходные данные:
Угловая скорость рабочего вала ω - 7 рад/с
Вращающий момент на валу Т - 450 Н∙м
Типовой режим нагрузки - 0
Вид движения - Не реверсивное
Срок службы - 15000 тыс. час

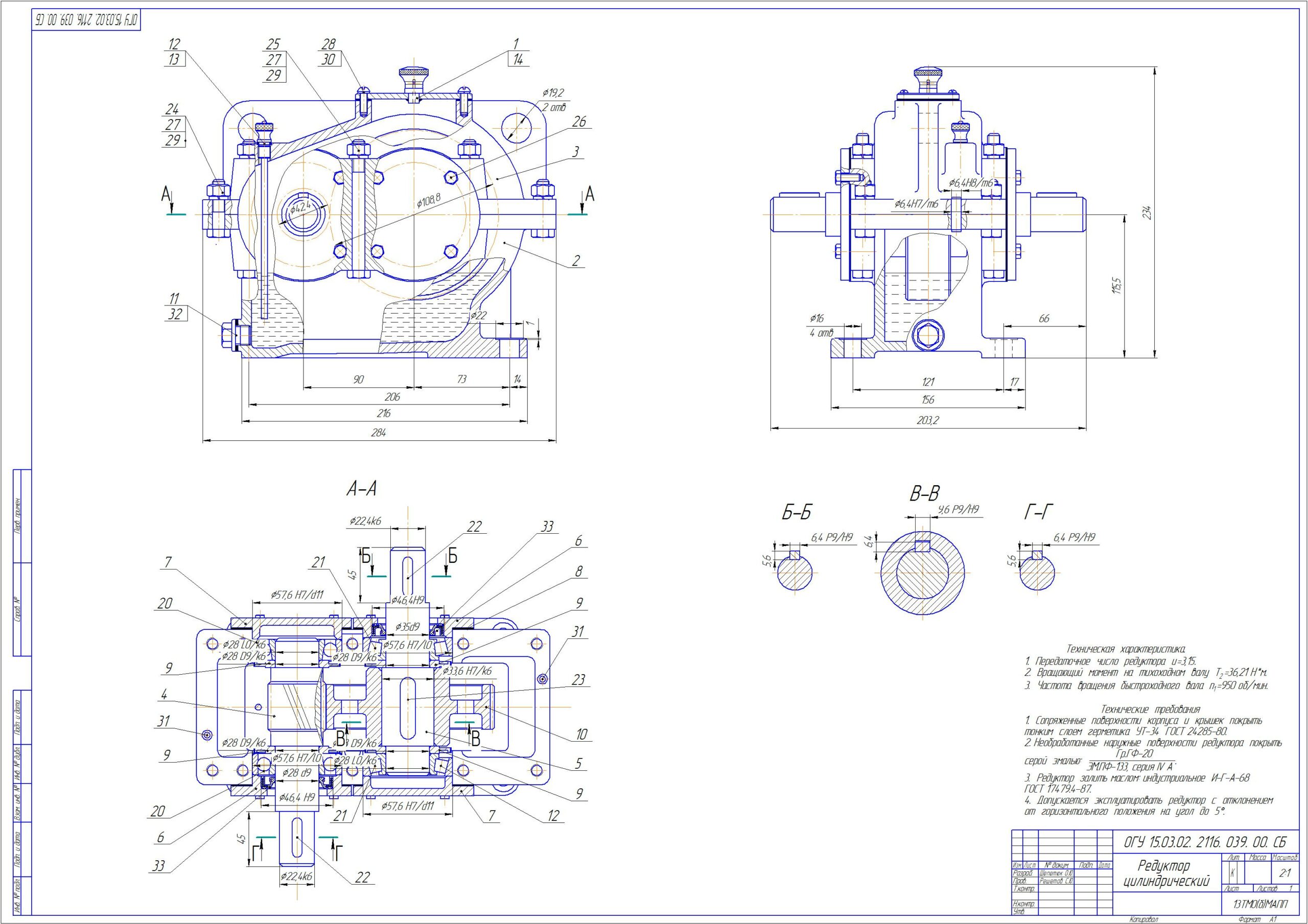

Техническая характеристика редуктора
1. Передаточное число редуктора u=3,15.
2. Вращающий момент на тихоходном валу Т=36,21 Н*м.
3. Частота вращения быстроходного вала n=950 об/мин.

Содержание
Задание 2
Аннотация курсового проекта 3
Введение 4
Содержание 5
1 Кинематический расчет 7
1.1 Задачи кинематического расчета 7
1.2 Исходные данные для расчета 7
1.3 Расчет мощности, КПД, передаточных чисел, выбор и проверка электродвигателя 8
1.4 Расчет требуемой мощности электродвигателя 9
1.5 Расчет частоты вращения рабочего вала привода 9
1.6 Расчет диапазона возможных передаточных чисел привода 9
1.7 Расчет диапазона требуемой частоты вращения вала электродвигателя 10
1.8 Выбор электродвигателя 10
1.9 Определение общего передаточного числа привода и разбивка его между отдельными ступенями 11
1.10 Определение частот вращения и угловых скоростей валов 12
1.11 Определение угловых скоростей валов 12
1.12 Определение мощности на вала 12
1.13 Определение вращательные моменты на валах 12
2 Расчет закрытой цилиндрической передачи 13
2.1 Исходные данные для расчета 13
2.2 Выбор материала зубчатых колес 14
2.3 Число перемены напряжений 15
2.4 Допускаемые напряжения, контактные и изгиба 16
2.5 Допускаемые предельные напряжения для проверки прочности передачи при действии кратковременной пиковой нагрузки 17
2.6 Коэффициенты, применяемые при расчете передачи на выносливость. 17
2.7 Коэффициенты концентрации нагрузки по ширине зубчатого венца.18
2.8 Коэффициенты динамичности нагрузки 18
2.9 Коэффициент неравномерности распределения нагрузки между зубьями в косозубых и шевронных передачах 19
2.10 Проектный расчет закрытой цилиндрической передачи 19
2.11 Уточнение расчетных параметров и размеров передачи 22
2.12 Проверка зубьев на выносливость при изгибе 23
2.13 Основные геометрические размеры зубчатых колес 24
2.14 Силы, действующие в зацеплении 25
2.15 Проверка передачи на кратковременную пиковую нагрузку 26
3 Расчет открытой цепной передачи 27
3.1 Определение числа зубьев звездочки 27
3.2 Вычисление шага цепи 27
3.3 Проверка условия обеспечения износостойкости цепи 28
3.4 Определение геометрических параметров передачи 29
3.5 Проверка коэффициента запаса прочности 30
4 Ориентировочный расчет валов и основных размеров корпуса редуктора 31
4.1 Ориентировочный расчет валов 31
4.2 Определение размеров корпуса редуктора 33
4.3 Назначение конструкции подшипниковых узлов 34
5 Проверочный расчет валов редуктора 35
5.1 Проверочный расчет быстроходного вала редуктора 35
5.2 Выводы по распечатке расчетов 35
5.3 Проверочный расчет тихоходного вала редуктора 35
5.4 Выводы по распечатке расчетов 36
6 Проверочный расчет подшипников 37
6.1 Проверочный расчет подшипников быстроходного вала 37
6.2 Выводы 37
6.3 Проверочный расчет подшипников тихоходного вала 37
6.4 Выводы 38
6.5 Проверочный расчет подшипников тихоходного вала 38
6.6 Выводы 38
7 Расчет и подбор муфт 39
8 Расчет шпоночных соединений 40
9 Конструирование зубчатых колес и крышек подшипников 43
9.1 Конструирование зубчатых колес 43
9.2 Конструирование крышек подшипников 43
10 Смазывание, смазочные устройства и уплотнения 45
11 Сборка редуктора 46
Список использованных источников 47
