Расчет и проектирование редуктора цилиндрического U=3.15

Учреждение образования
«Могилевский государственный политехнический колледж»
Кафедра: «Технология машиностроения»
Тема: «Расчет и проектирование редуктора»
Могилев, 2019год

Исходные данные: Мощность электродвигателя -2,45 кВт, модуль передачи - 2.
В данной работе производиться расчет косозубой передачи, подбирается электродвигатель, конструктивно выбираются размеры корпуса редуктора и компонуется редуктор.

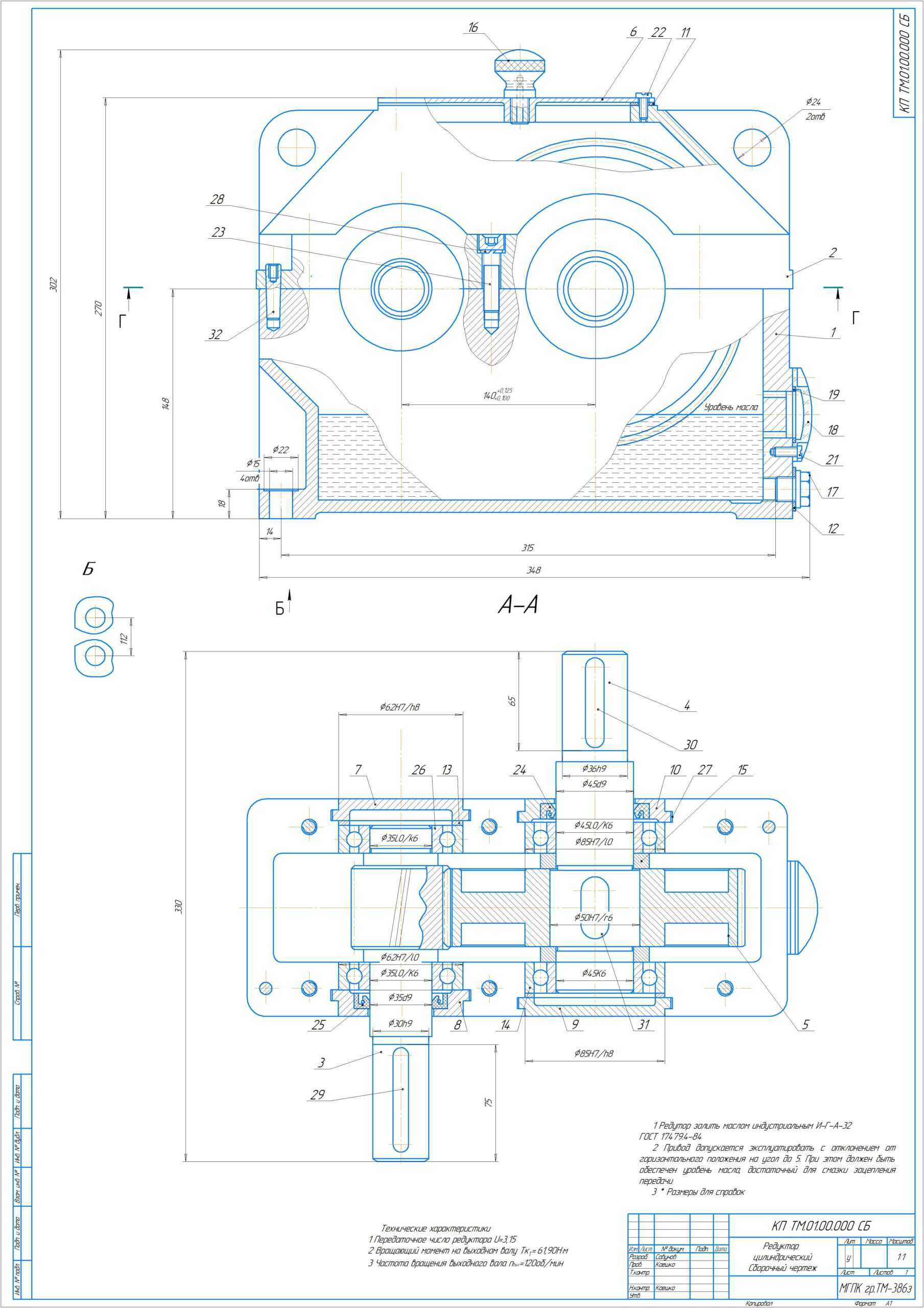

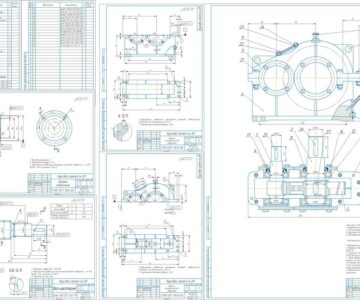

Графическая часть содержит общий вид редуктора

Содержание
Введение
1 Расчет цилиндрического редуктора
1.1 Выбор электродвигателя и кинематический расчет привода
1.2 Расчет зубчатой передачи редуктора
1.3 Предварительный расчет валов редуктора
1.4 Конструктивные размеры шестерни и колеса

1.5 Конструктивные размеры корпуса редуктора
1.6 Первый этап компоновки редуктора

2 Энергоресурсосбережение
Заключение
Список используемых источников

Технические характеристики
1 Передаточное число редуктора U=3,15
2 Вращающий момент на выходном валу Тк =61,90Н·м
3 Частота вращения выходного вала пвых=120об/мин
