Редуктор конический К-200-3,15-41

Алтайский государственный технический университет им. И.И. Ползунова
Кафедра Автомобили и тракторы
Курсовой проект по дисциплине "Детали машин"
На тему: "Электромеханический привод ленточного конвейера"
Барнаул 2016

Исходные данные: F=5 кН – окружная сила на барабане, V=1,1 м/с – скорость движения ленты конвейера, D=200 мм – диаметр барабана.
Ленточный транспортер предназначен для перемещения насыпных и штучных грузов. Режим нагружения привода средний. Во время эксплуатации вал конвейера нагружен мало изменяющейся нагрузкой, реверсивность (смена направления) которой не предполагается.
Задан срок службы привода L=4лет при коэффициенте суточной (Kс=0,5) и годовой (Kг=0,6) загрузке. Объем производства – серийное.

Введение…………………………………………………………………………...3
1 Кинематический расчет привода………………………………………………5
2 Расчет зубчатой конической передачи редуктора….………….…….............10
3 Выбор серийно изготавливаемого редуктора…………………..……………18
4 Эскизная компоновка редуктора ……………………………………………..20
5 Расчет тихоходного вала на прочность ……………………………….……..28
6 Выбор посадок сопряжений…………………………..………………..……..34
Литература…………………………………………………………………….…35

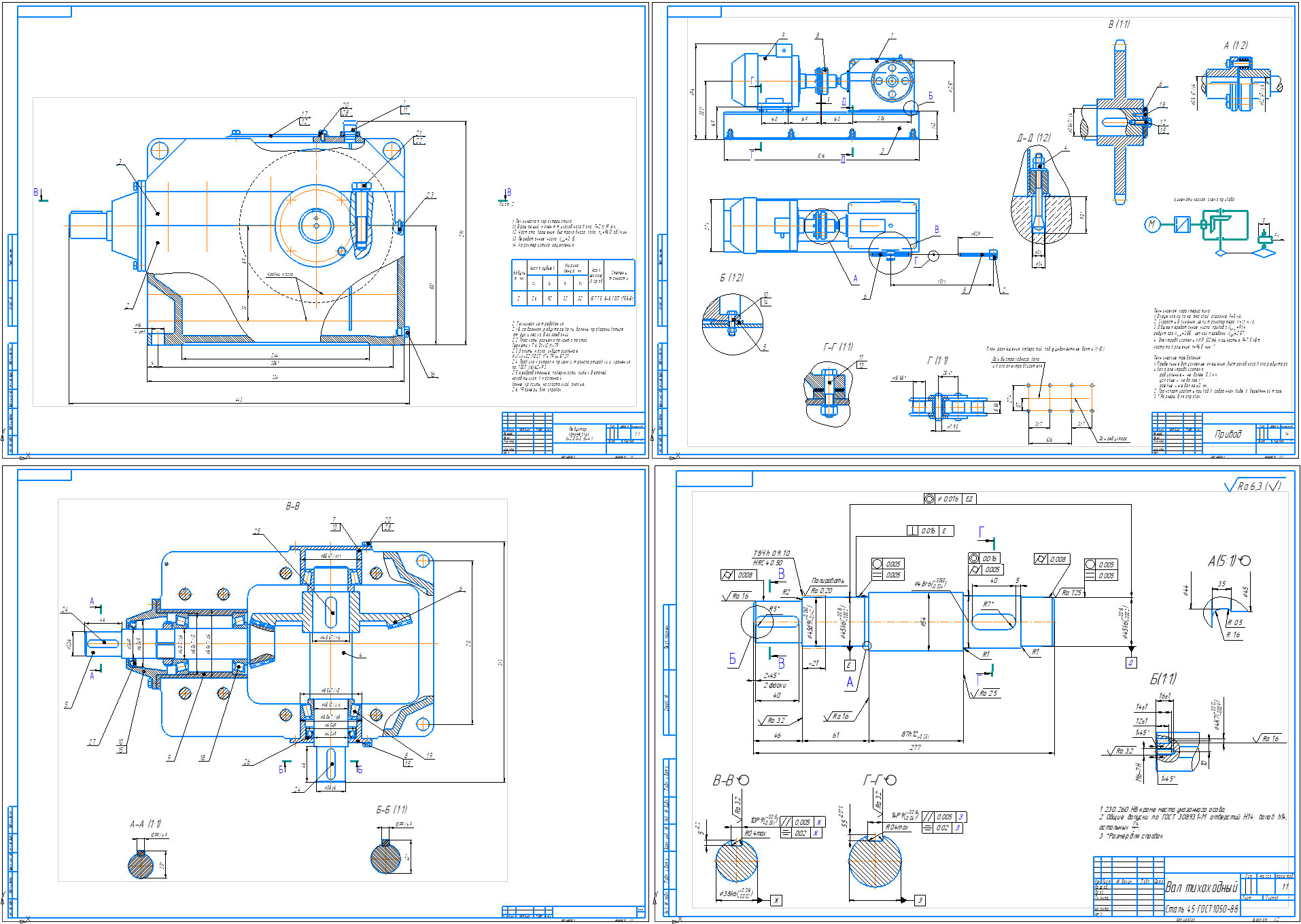

Состав: Вал (РЧ), Зубчатое колесо (РЧ), Привод (СБ), Редуктор (РЧ) (2 вида), Спецификация, Пояснительная записка. Язык документа

Софт: КОМПАС-3D 16,1

Файлы:
Курсач ДМ\koleso_ispravlennoe.cdw
Курсач ДМ\Privod1.cdw
Курсач ДМ\reduktor2.cdw
Курсач ДМ\reduktor_vid_2.cdw
Курсач ДМ\Spetsifikatsia1_ISPRAVLENA.spw
Курсач ДМ\Spetsifikatsia_na_privod_ISPRAVLENA.spw
Курсач ДМ\Val_tikhokhodny_gotovy.cdw
Курсач ДМ\ПЗ.docx
