Воронежский государственный университет инженерных технологий
Кафедра УКиМТ
Курсовая работа на тему: "Расчет и выбор посадок для редуктора конического К-355"
Воронеж 2013
Технические характеристики
Мощность электродвигателя, кВт 46,2
Передаточное отношение 3,154
В данном курсовом проекте приведено описание конструкции редуктора конического К-355. Проведен расчет и выбор посадок сопряжений механизма, так как качественные показатели, такие как надежность, точность, долговечность работы данного механизма в большей степени зависят от характера сопряжения деталей и правильности выбора допусков формы и расположения, то есть назначенных посадок.
В курсовом проекте решены следующие задачи:
- расчет и выбор подшипников качения;
- назначение 10 посадок для сопряжений механизма переключения и расчет его элементов;
- выбор средств измерения деталей с учетом допустимой погрешности измерения и погрешности измерительных средств, а также установление основных характеристик, выбранных средств измерения.
- расчет предельных исполнительных размеров гладких калибров-пробок и калибров-скоб для контроля соединения;
- расчет и выбор посадки с натягом;
- выбор степени точности зубчатой передачи по трем видам норм: кинематической точности, плавности работы, контакта зубьев, расчет гарантированного бокового зазора и выбор измерительных средств контроля точности контролируемых параметров и бокового зазора;
- расчет и выбор посадки с зазором для подвижного сопряжения при стабильных эксплуатационных условиях работы;
- расчет размерной цепи вероятностным методом, что позволяет установить на составляющие звенья более широкие допуски, чем те, которые получаются при решении задачи методом полной взаимозаменяемости.

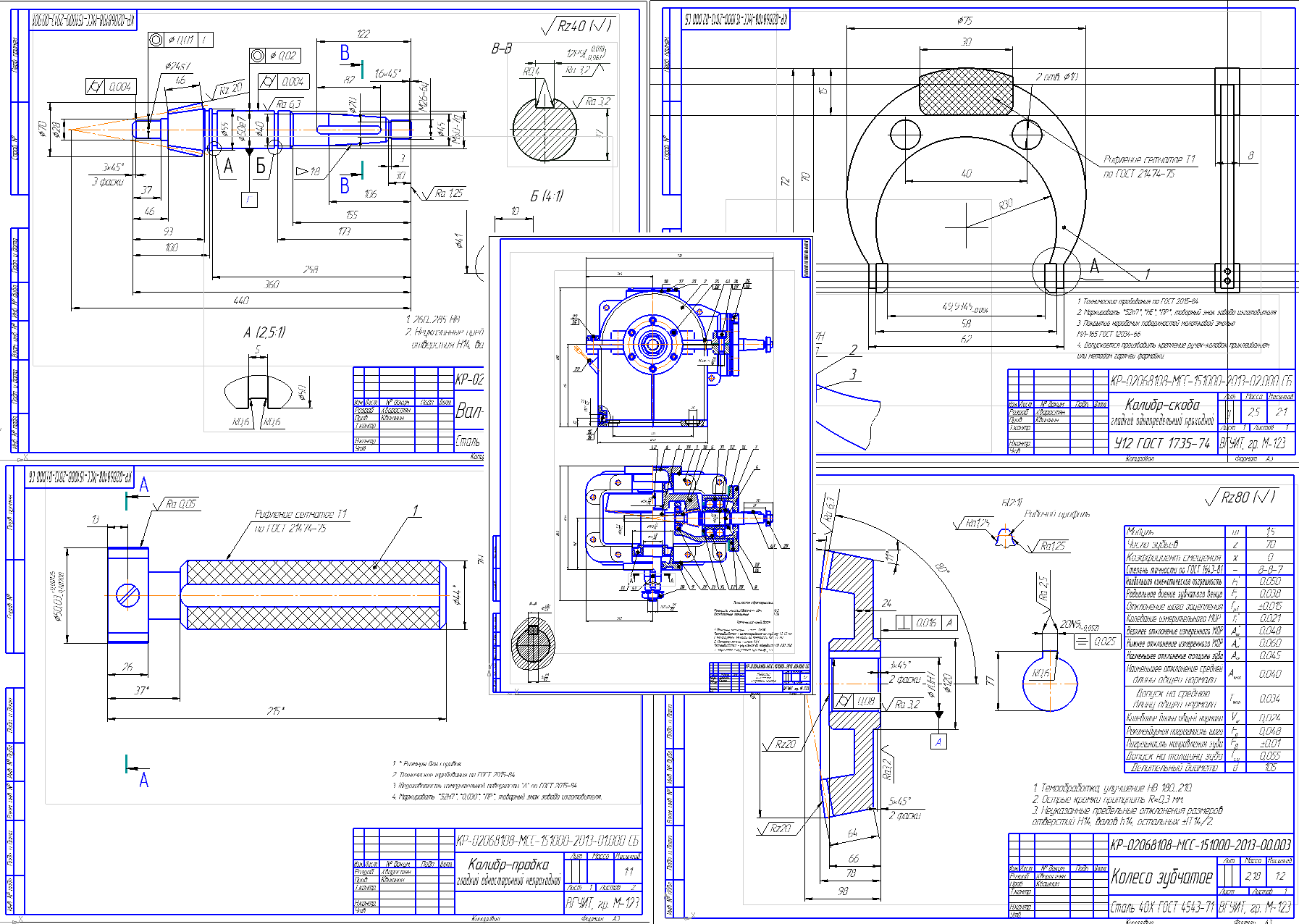

В курсовой проект входят чертежи: редуктора конического К-355 (А1), вала (А3), зубчатого колеса (А3), калибра-пробки (А3) и калибра-скобы (А3), пробки (А3).
