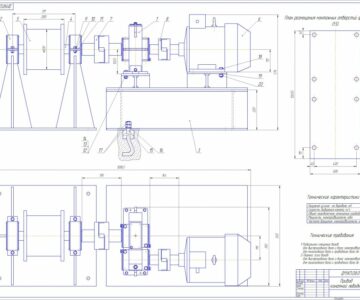

Проект привода канатной лебедки с коническим редуктором u=6,8

Новосибирская Государственная Академия Водного Транспорта
Кафедра Теории Машин и Механизмов и Деталей Машин
Курсовой проект:"Проект привода канатной лебедки"
Новосибирск 2011

Содержание:
Введение………………………………………………………………………………………4
1 Кинематический и силовой расчет привода……………………………………………6
2 Расчет конической передачи редуктора………………………..……………………….8
2.1 Расчет конической передачи…….…………………….………………………………..8
2.1.1 Критерии работоспособности конических передач…….…………………..8
2.1.2 Исходные данные для расчета конической передачи………………..8
2.1.3 Определение межосевого расстояния……………………………………….8
2.1.4 Основные геометрические параметры передачи…………………………...9
2.1.5 Силы, действующие в зацеплении…………………………………………10
2.1.6 Проверочный расчет на выносливость по контактным напряжениям…………………………………………………………………………11
2.1.7 Проверочный расчет на выносливость при изгибе.…..…………………...13
3 Расчет деталей конического редуктора……………………………………………...15
3.1. Проектирование валов редуктора………………………………………………….15
3.1.1 Общие сведения…………………………………………………………….15
3.1.2 Быстроходный вал конического редуктора……….………………………15
3.1.3 Тихоходный вал конического редуктора…….……………………………16
3.2 Расчет тихоходного вала…………………………………………………………..16
4 Расчет подшипников качения на тихоходном валу …………………………….…..19
5 Расчет крепления крышки подшипникого узла тихоходного вала……………..….20
6 Расчет шпоночного соединения…………………………………………………...….21
7 Расчет муфт …………………………………………………………………………....22
8 Технико – экономические показатели………………………………………………..23
8.1 Степень стандартизации редуктора………………………………………………23
8.2 Весовой показатель редуктора……………………………………………………23
Литература…………………………………………………………………………………...24

Техническая характеристика привода
Окружное усилие на тяговой звёздочке, кН 1
Скорость ленты конвейера, м/с 1
Диаметр барабана,мм 140
Общее передаточное отношение привода 6,8
Мощность электродвигателя, кВт 1,1
Частота вращения электродвигателя, об/мин 920

Техническая характеристика редуктора
1.Общее передаточное число U=3,5
2.Наибольший вращающий момент на выходном валу T=22 Нм
3.Число оборотов быстроходного вала n=920 об/мин

Состав: Вал(ВО),Колесо зубчатое(ВО),Крышка глухая(ВО),Крышка проходная(ВО),Привод канатной лебедки(ВО),Конический редуктор(СБ),Спецификация,ПЗ,Эпюра. Язык документа

Софт: КОМПАС-3D V12

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проект привода канатной лебедки с коническим редуктором u=6,8

конич.редуктор\Вал.cdw
конич.редуктор\Колесо.cdw
конич.редуктор\Крышка глухая.cdw
конич.редуктор\Крышка проходная.cdw
конич.редуктор\Общий вид.cdw
конич.редуктор\Пояснительная.doc
конич.редуктор\Редуктор.cdw
конич.редуктор\Специф
конич.редуктор\Специф1.(Сборка).cdw
конич.редуктор\Специф2.(Сборка).cdw
конич.редуктор\Эпюра.cdw
конич.редуктор
