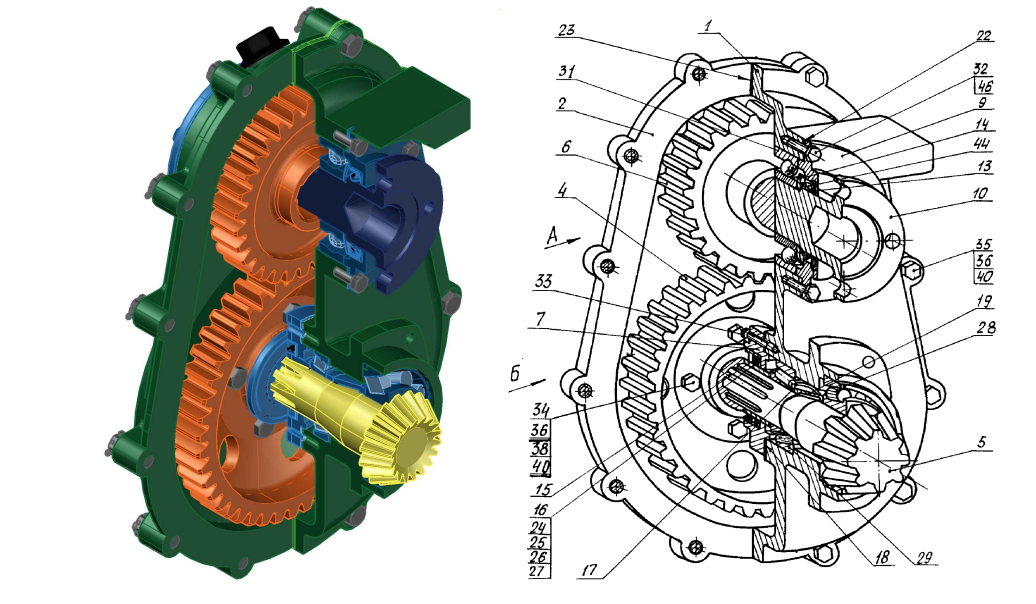

Редуктор привода лебедки AutoCAD

МГТУ им. Баумана
Кафедра инженерной графики
Альбом заданий для выполнения сборочных чертежей Думкасова В.С, Решетов А.Л 00-000.06.13.13

Редуктор привода лебедки предназначен для передачи крутящего момента от силовой установки на вал барабана лебедки. Техническая характеристика привода:
Электродвигатель асинхронный 4А112М2 (мощность 7,5 кВт, частота вращения 2900 об/мин)
Частота вращения на выходном валу редуктора - 70 об/мин
Общее передаточное число привода - 21,75
Вращающий момент на выходном валу - 345 Нм

Состав: 3D Сборка (с разрезом, без, подетальная) Язык документа

Софт: ArchiCAD 17

Файлы:
Сборка с разрезом.dwg
Все детали.dwg
Сборка.dwg
Все чертежи.pdf
Спецификация.dwg
