Проектирование двухступенчатого редуктора u=12

КФ МГТУ им. Н.Э. Баумана
Кафедра подъемно-транспортные машины
Курсовой проект по дисциплине «Детали машин и основы конструирования»
На тему «Проектирование привода конвейера»
2020 год

Исходные данные
Мощность электродвигателя: Р=5.5 кВт
Частота вращения вала электродвигателя: n=1432
Момент на приводном валу: Т=804 н*м
Частота вращения приводного вала: n=60
Общее передаточное число привода: U=24
Передаточное число редуктора: U=12
В данной работе рассматривается двуступенчатый редуктор. Дополнительно в работе спроектирован предохранительное устройство.

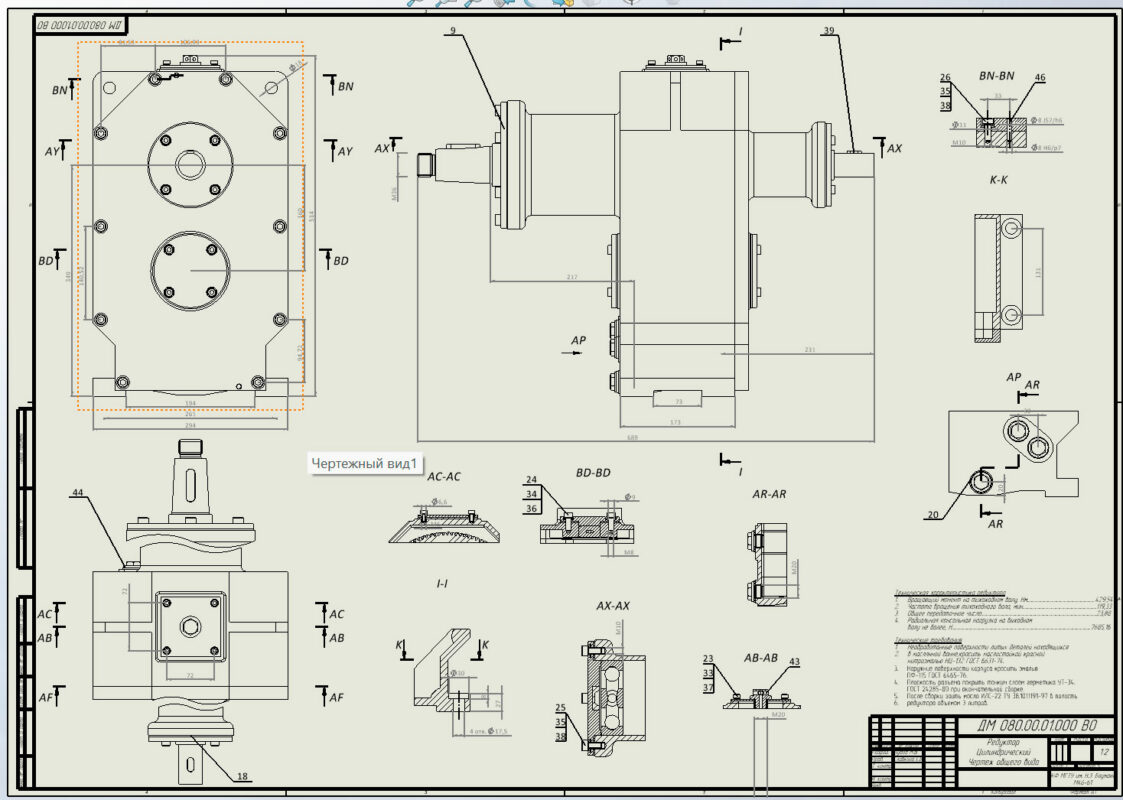

Графическая часть содержит чертеж общего вида привода конвейера (1 лист А1), чертеж общего вида редуктора (1 лист А1), плакат изометрии собранного и разобранного редуктора (1 лист А1),рабочий чертеж червячного колеса (1 лист А1), )Рабочий чертеж тихоходного вала(1 лист А3)чертеж общего вида предохранительного устройства(1 лист А2) и спецификации.
Курсовой проект содержит 3 листов чертежей формата А1, расчётно-пояснительную записку на 32 с., включающую 6 рис., 1 таблицу, 15 литературных источников, 3 приложения
Содержание
РЕФЕРАТ..................................................5
ВВЕДЕНИЕ...................................................8
1. Назначение и область применения привода...9
2. Техническая характеристика привода.........10
2.1. Выбор электродвигателя...............................10
2.2. Определение частоты вращения приводного вала...10
2.3. Определение частоты вращения вала электродвигателя.....11
2.5. Определение мощности, частоты вращения и момента для каждого вала……………………………………………… 12
3. Описание и обоснование выбранной конструкции привода....14
4. Расчеты, подтверждающие прочность конструкции.......15
4.1. Определение диаметров валов......15
4.2. Результаты расчета зубчатой передачи.....19
4.3. Конструирование зубчатых колес........20
4.4. Конструирование корпусных деталей и крышек.......21
4.4.1. Конструирование корпуса....21
4.4.2. Конструирование крышек........23
4.5. Выбор и расчет соединений.....25
4.5.1. Расчет шпоночных соединение...25
4.6. Выбор подшипников .......29
4.6.1. Проверка подшипников тихоходного вала .30
4.7. Проверочный расчет наиболее нагруженного вала редуктора на усталостную прочность и жесткость 30
4.8. Выбор смазки редуктора 31
4.9. Выбор предохранительного устройства 33
4.10. Расчет звездочки для тяговых пластинчатых цепей 35
4.11. Расчет цепной передачи 35
5. Проектирование металлоконструкции привода 35
6. Описание организации работ по техническому обслуживанию и ремонту привода 37
7. Уровень стандартизации и унификации 38
Заключение 39
Список использованных источников 40

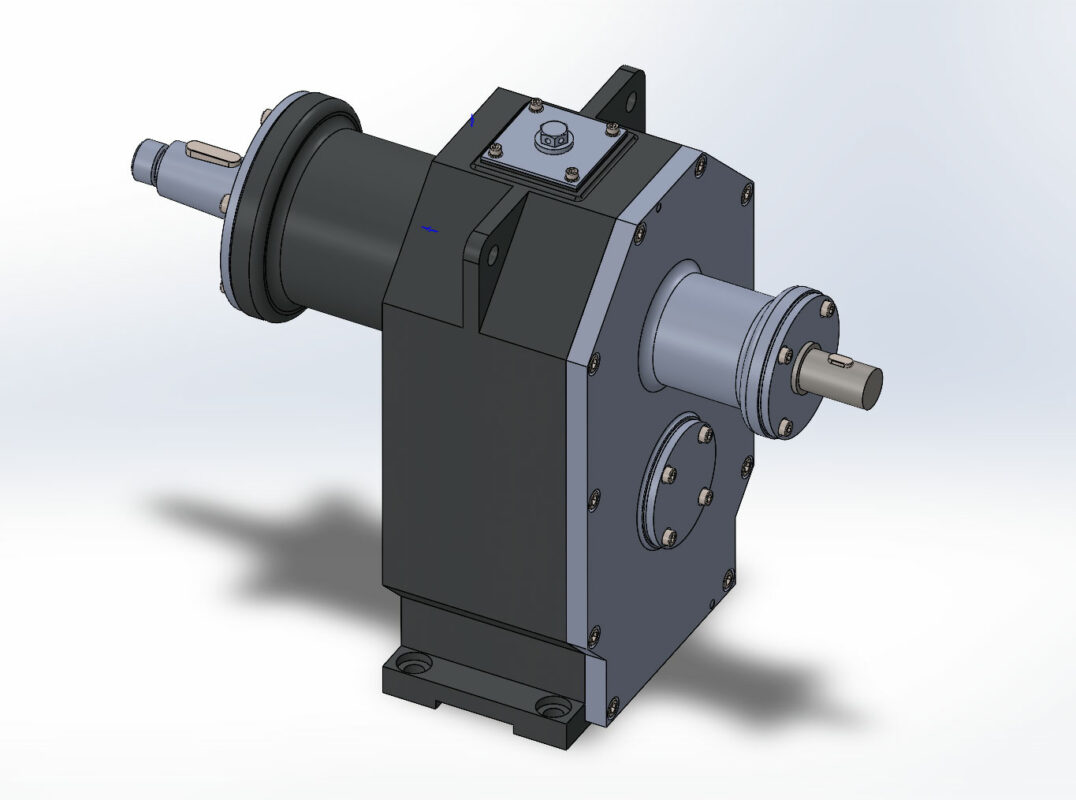

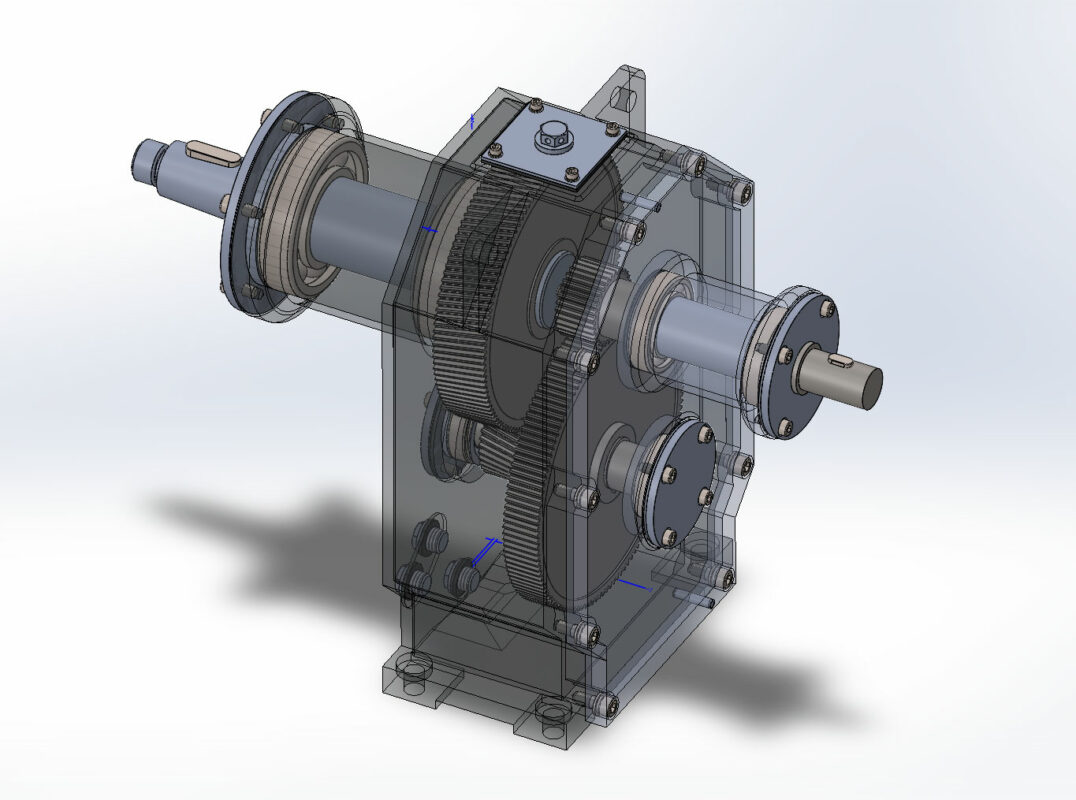

Половина файлов в КОМПАС, половина в SolidWorks. 3D Модель была экспортирована в IGES и далее из нее делали некоторые чертежи.
