Проектирование ленточного привода к конвейеру uфак=8.76

Министерство науки и высшего образования Российской Федерации.
Институт ядерной энергетики (филиал) ФГАОУ ВО СПбПУ «Санкт-Петербургский политехнический университет Петра Великого» в г. Сосновый Бор
Кафедра «Проектирование и эксплуатация атомных станций»
По дисциплине «Детали машин и основы конструирования»
Тема: Проектирование привода к ленточному конвейеру
2023 год

В ходе выполнения курсовой работы необходимо спроектировать привод к ленточному конвейеру. Данное устройство предназначено для горизонтального или наклонного перемещения грузов (предметов) на различных предприятиях. Привод к ленточному конвейеру состоит из электродвигателя. вал которого соединен через клиноременную передачу с ведущим валом цилиндрического зубчатого редуктора. Ведомый вал редуктора через упругую муфту соединяется с валом барабана ленточного конвейера.
Привод работает в 1 смену по 14 часов в конвейерной печи. Передача нереверсивная, с умеренными колебаниями.
Исходные данные:
Тяговая сила ленты - 3 кН
Скорость движения ленты - 1,4 м/с
Диаметр барабана - 250 мм
Допускаемое отклонение скорости ленты - 3%
Срок службы привода - 3 года

Оглавление
1. Кинематическая схема машинного агрегата 3
2. Выбор двигателя, кинематический расчёт двигателя 4
3. Выбор материала зубчатых передач. Определение допускаемых напряжений. 7
4. Расчёт закрытой цилиндрической передачи. 10
5. Расчёт клиноременной передачи. 15
6. Предварительный расчёт валов редуктора. 19
7. Предварительный выбор подшипников качения 21
8. Расчёт сил зацепления в закрытой передачи. Схема нагружения валов редуктора. 22
9. Проверочный расчёт валов редуктора. 25
10. Проверочный расчёт подшипников. 41
Список использованной литературы 45

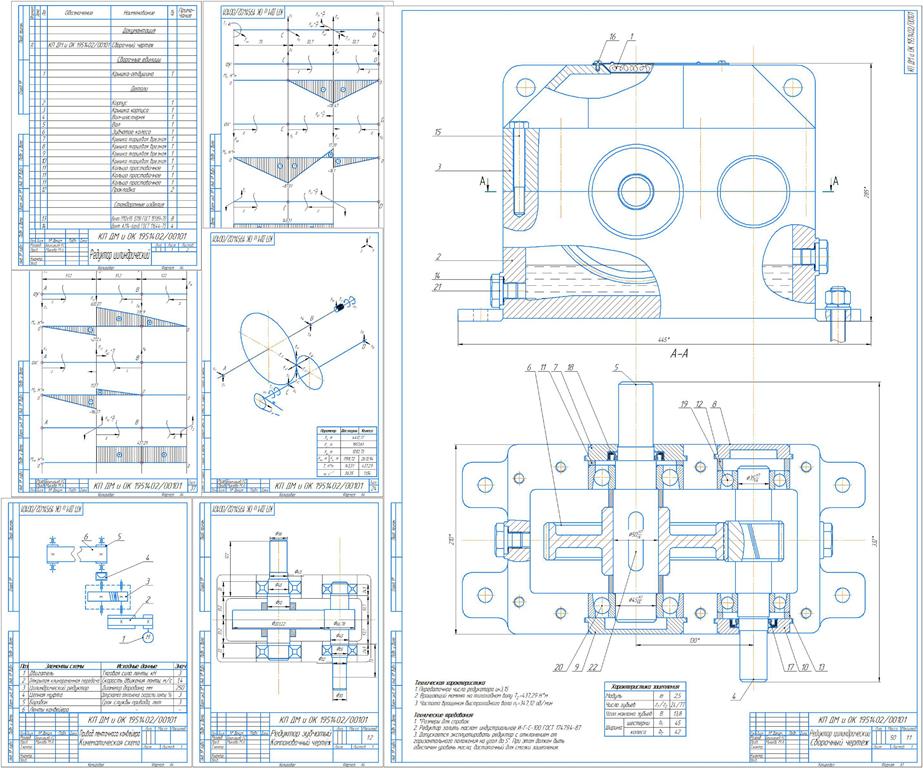

Приложение 1 Компоновочный чертёж 46
Приложение 2. Сборочный чертёж 47
Приложение 3. Спецификация 48
