Проектирование привода с одноступенчатым редуктором

Барановичский Государственный университет
Кафедра общенаучных дисциплин
курсовой проект по дисциплине "Детали машин и ПТМ"
На тему "Проектирование привода по заданной схеме"
Барановичи 2014

Целью данного проекта является проектирование привода с одноступенчатым редуктором, который состоит как из простых стандартных деталей, так и из деталей, форма и размеры которых определяются на основе конструкторских, технологических, экономических и других нормативов.
В ходе решения поставленной передо мной задачей, была освоена методика выбора элементов привода, получены навыки проектирования, позволяющие обеспечить необходимый технический уровень, надежность и долгий срок службы механизма.
Опыт и навыки, полученные в ходе выполнения курсового проекта, будут востребованы при выполнении, как курсовых проектов, так и дипломного проекта.
Можно отметить, что спроектированный редуктор обладает хорошими свойствами по всем показателям.
По результатам расчета на контактную выносливость действующие напряжения в зацеплении меньше допускаемых напряжений.
По результатам расчета по напряжениям изгиба действующие напряжения изгиба меньше допускаемых напряжений.
Расчет вала показал, что запас прочности больше допускаемого.
Необходимая динамическая грузоподъемность подшипников качения меньше паспортной.
При расчете был выбран электродвигатель, который удовлетворяет заданным требованиям.

Курсовая работа: 64 с., 4 рис., 4 табл., 7 источников, 2 прил.
Графическая часть: 2 листа формата А1, 1 листа формата А2, 2 листа формата А3

Техническая характеристика:
Назначаем двигатель 4А71В2У3;
Мощность на ведомом валу привода P = 715Вт;
Мощность на валу P_н=1,1 кВт;
Коэффициент полезного действия привода η_общ =0,70;
Частота вращения вала n_ном=2850 об/мин;
Передаточное число U_р=2,5;
Натяжение ремня — периодическое;
Работа в одну смену.

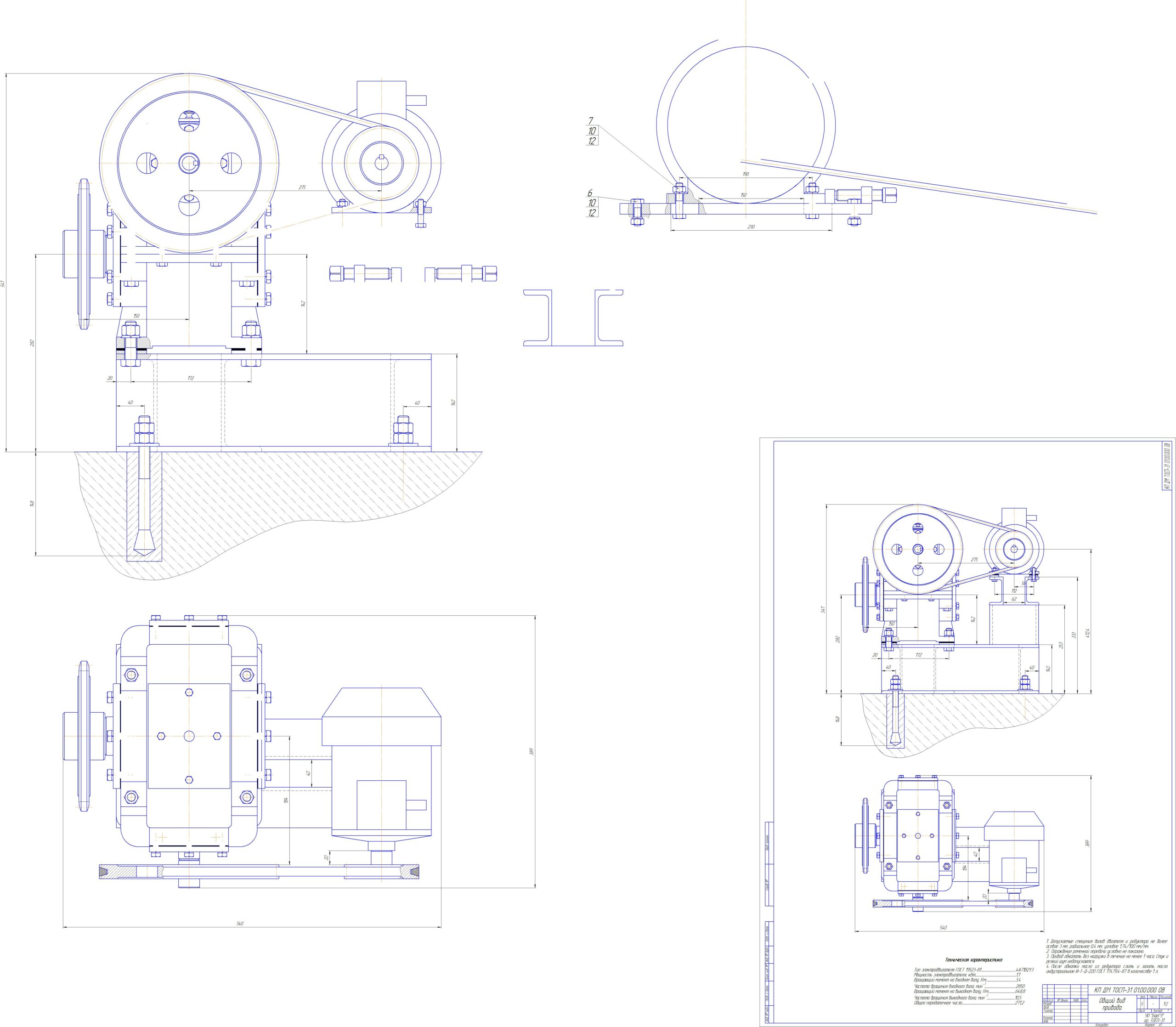

Состав: Вал тихоходный, Рама, Крышка подшипника, Общий вид привода, Крышка редуктора, Сборочный чертеж, Колесо зубчатое червячное, Спецификация, Спецификация к ОВП, Спецификация к колесо зубчатое червячное, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода с одноступенчатым редуктором

ЧЕРТЕЖИ\ВАЛ ТИХОХОДНЫЙ.cdw
ЧЕРТЕЖИ\К ОВП.spw
ЧЕРТЕЖИ\КОЛЕСО ЗУБЧАТОЕ ЧЕРВЯЧНОЕ.cdw
ЧЕРТЕЖИ\Колесо зубчатое червячное.spw
ЧЕРТЕЖИ\КРЫШКА ПОДШИПНИКА.cdw
ЧЕРТЕЖИ\КРЫШКА РЕДУКТОРА.cdw
ЧЕРТЕЖИ\ОБЩИЙ ВИД.cdw
ЧЕРТЕЖИ\РАМА.cdw
ЧЕРТЕЖИ\СБОРОЧНЫЙ ЧЕРТЁЖ.cdw
ЧЕРТЕЖИ\Спецификация.spw
ЧЕРТЕЖИ\записка.docx
