Проектирование привода цепного конвейера

Пермский национальный исследовательский политехнический университет
Кафедра Конструирования машин и сопротивления материалов
Курсовой проект по дисциплине "Детали машин"
на тему: "Расчет привода цепного конвейера"
Пермь 2013

В данном курсовом проекте была поставлена задача по проектированию привода ленточного конвейера, предназначенного для перемещения сыпучих материалов вдоль тоннеля в забое. Привод работает при легких толчках, кратковременных перегрузках со стационарным двигателем и редуктором.

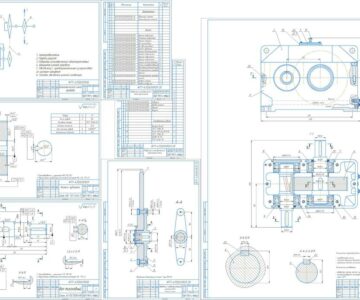

Графическая часть содержит общий сборочный чертеж редуктора и 2 чертежа деталировки редуктора (вал, колесо) а также эксизная компоновка редуктора
Курсовой проект содержит 1 лист формата А1, 2 листа формата А3, 1 лист формата А4, 1 спецификацию, 33 страницы пояснительной записки, содержащей 4 рисунка, 4 таблицы и 3 источника.

Техническая характеристика привода:
Электродвигатель асинхронный 100L4У3 (мощность 4 кВт, частота вращения 1430 об/мин)
Редуктор коническо цилиндрический двухступенчатый (u=13,9)
Частота вращения на выходном валу редуктора - 51,6 об/мин
Общее передаточное число привода - 27,8
Вращающий момент на выходном валу - 657,9 Нм

Техническая характеристика редуктора
1. Частота вращения быстроходного вала, об/мин 1440
2. Общее передаточное число редуктора 13,2
3. Передаточное число быстроходной ступени 4,1
4. Передаточное число тихоходной ступени 3,55
5. Вращающий момент на тихоходном валу, Нм 569

Состав: редуктор, вал, колесо, эскизная компановка, спецификация для редуктора Язык документа

Софт: КОМПАС-3D v15

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование привода цепного конвейера

на А3. вал.cdw
на А3. колесо.cdw
на А4. эскизная компановка.cdw
спецификация для редуктора.spw
Документ Microsoft Word.docx
на А1. редуктор.cdw
