Проектирование редуктора цилиндрического двухступенчатого F=3,5kH

Сибирский государственный автомобильно-дорожный университет
(СибАДИ)
Кафедра "Механика"
Курсовой проект

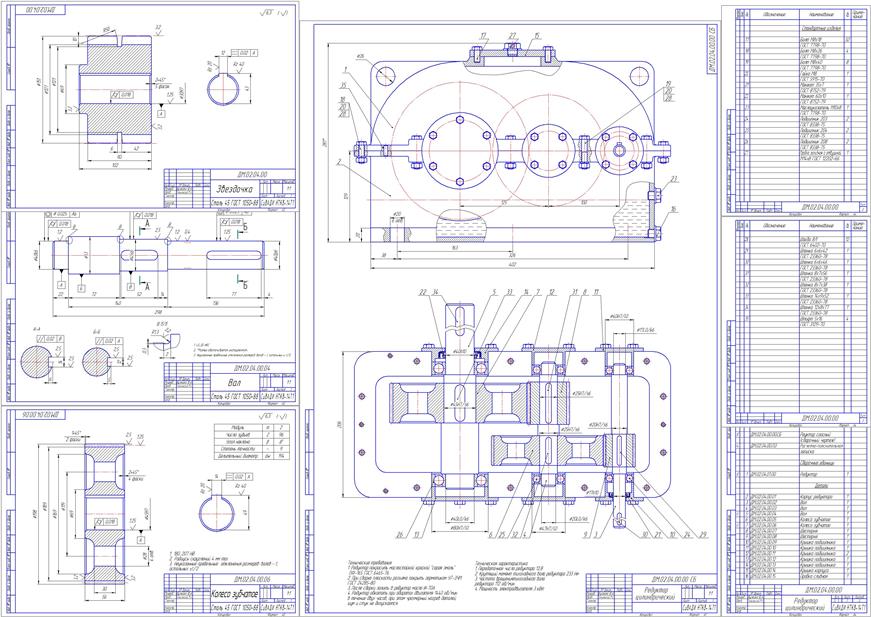

На тему: Проектирование редуктора цилиндрического двухступенчатого
Омск 2017

Исходные данные цилиндрический двух ступенчатый редуктор, цепная передача, окружная сила на приводном валу F=3,5kH ; скорость V=0,6 м/с. Шаг тяговой звездочки Р=100мм , кол-во зубьев тяговой звездочки Z = 8
В данной работе производится расчет и проектирование цилиндрического двухступенчатого редуктора с цепной передачей.
1. Введение
2. Кинематический расчет привода и выбор электродвигателя
2.1 Определение расчетных параметров приводного вала
2.2 Выбор электродвигателя
3. Расчет цилиндрических зубчатых передач
4. Расчет цепной зубчатой передачи
4.1 Расчет передачи с зубчатой цепью
5. Эскизная компоновка
6. Расчет валов на прочность и жесткости
6.1 Предварительное определение диаметров валов
6.2 Разработка эскизной компоновки вала в редукторе
6.3 Расчет вала на статическую прочность
6.4 Расчет на выносливость
7. Выбор подшипников качения
8.Выбор стандартной муфты
9. Выбор смазочного материала

Литература
