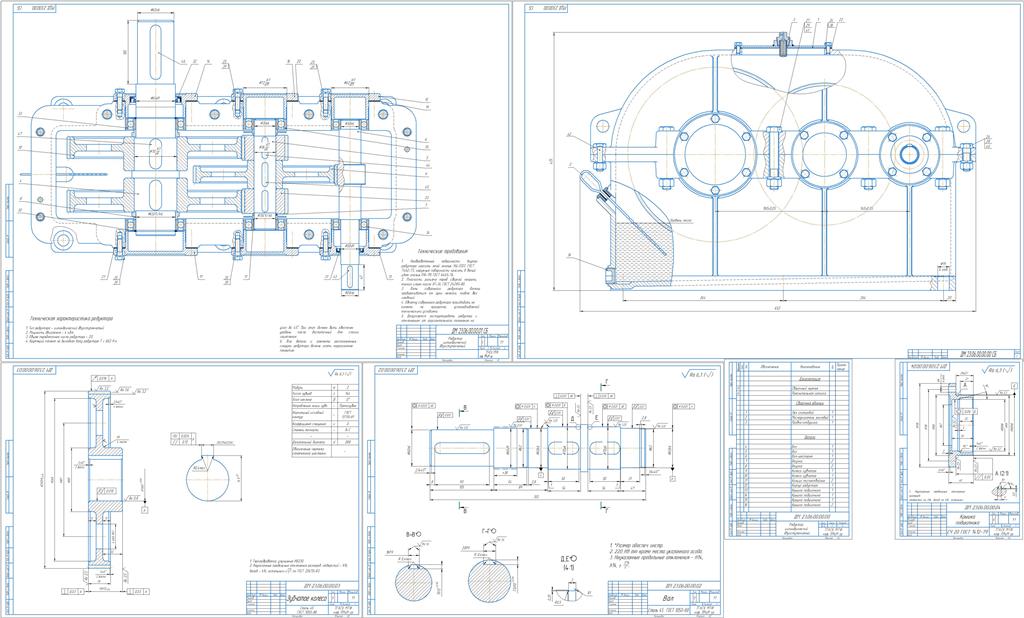

Редуктор цилиндрический двухступенчатый u=20

ТГАСУ,
Кафдера ПМиМ
Курсовой проект по дисциплине "Детали машин"
На тему "Расчет двухступенчатого цилиндрического редуктора"
Томск 2020

Тяговое усилие на цепи F = 15 кН.
Скорость цепи V = 0,30 м/с.
Шаг цепи P = 125 мм.
Число зубьев звёздочки Z = 8.

Коэффициент годового использования Кг = 0,30.
Коэффициент использования в течении суток Кс = 0,60.
Срок службы закрытых передач L = 6.5 лет.
Тип нагрузки - переменный
Содержание
1 Выбор электродвигателя и кинематический расчёт 4
2 Расчёт быстроходной зубчатой цилиндрической передачи 7
3 Расчёт тихоходной зубчатой цилиндрической передачи 17
4 Расчёт цепной передачи 25
5 Предварительный расчёт валов 31
6 Конструктивные размеры шестерен и колёс 32
7 Выбор муфты на входном валу привода 35
8 Проверка прочности шпоночных соединений 36
9 Конструктивные размеры корпуса редуктора 40
10 Расчёт реакций в опорах 41
11 Построение эпюр моментов на валах 44
12 Проверка долговечности подшипников 50
13 Уточненный расчёт валов 54
14 Выбор сорта масла 63
15 Выбор посадок 64
16 Технология сборки редуктора 71
17 Заключение 72
18 Список использованной литературы 73
