КОМПАС 3D 18

Проектирование цилиндрического одноступенчатого редуктора (u=5)

Альметьевский государственный нефтяной институт
Кафедра прикладной механики
Курсовая работа по дисциплине «Техническая механика. Детали машин и основы
конструирования»
На тему: «Привод к смесителю»
Альметьевск 2016.

В рамках данного курсовой работы рассмотрены расчеты и проектирование привода, который включает в себя электрический двигатель, клиноременную передачу и одноступенчатый цилиндрический редуктор.
Курсовая работа содержит 2 листа формата А1, 2 спецификации, 4 листа формата А3, 59 страниц пояснительной записки.
Разрабатываемый привод предназначен для промышленного применения в различных отраслях машиностроения.
Исходные данные:
Тяговая сила на валу рабочей машины F, kH - 0,78
Скорость вала рабочей машины v, м/c - 2,96
Диаметр колеса на валу рабочей машины D, мм - 808
Техническая характеристика привода:
Выбран электродвигатель 4A112MA6Y3, с синхронной частотой вращения 1000 об/мин, с мощностью Pдвиг.=3,0 кВт .
Для передач выбрали следующие передаточные числа:
u1 = 5
u2 = 2,86

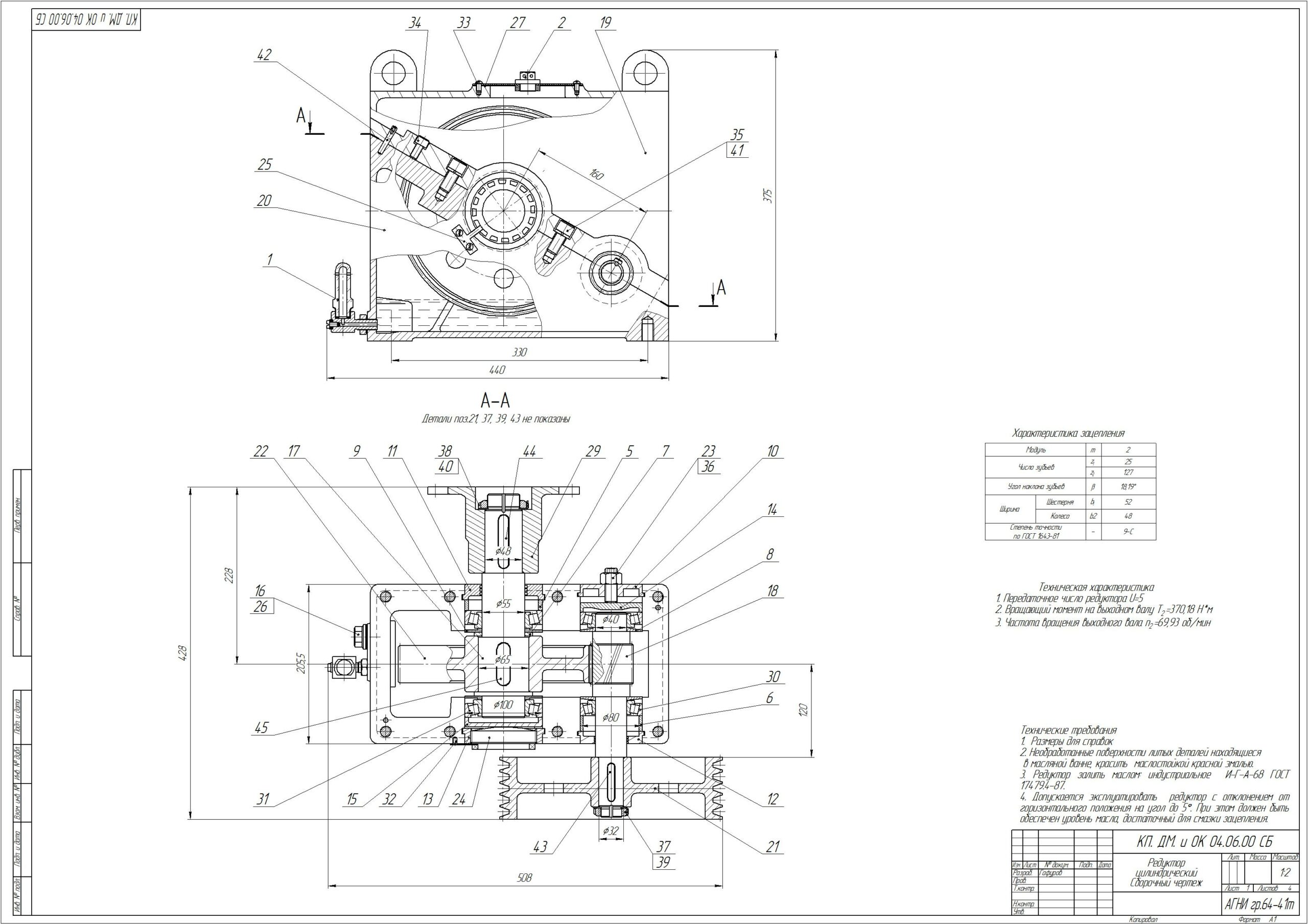

Состав: Сборочный чертеж редуктора(СБ), общий вид привода(ВО), Деталировка (валы, шкив, колесо) , пояснительная записка, спецификации Язык документа
