Оренбургский государственный университет
Кафедра машиноведения
Курсовой проект по дисциплине "Детали машин"
На тему: "Расчет одноступенчатого конического редуктора"
Оренбург 2016
Техническая характеристика:
1. Мощность на ведущем валу, кВт-4;
2. Число оборотов в минуту ведомого вала, об/мин-301,6;
3. Передаточное число-3,15;
4. Крутящий момент ведомого вала-106,896;
5. Число зубьев шестерни-29;
6. Число зубьев колеса-92;
7. Внешний окружной модуль-2,17;
8. Объем мсляной ванны, л-4,4;
9. Допускаемая радиальная нагрузка консольных участков валов:
входного, Н-594;
выходного, Н-2067.
В данной работе рассматривается одноступенчатый конический редуктор, предназначенный для снижения оборотов. Проведен полный расчет технических характеристик и размеров редуктора, также проведен расчет валов на усталостную прочность и на износ. Проведен выбор дополнительных средств и веществ по ГОСТ.

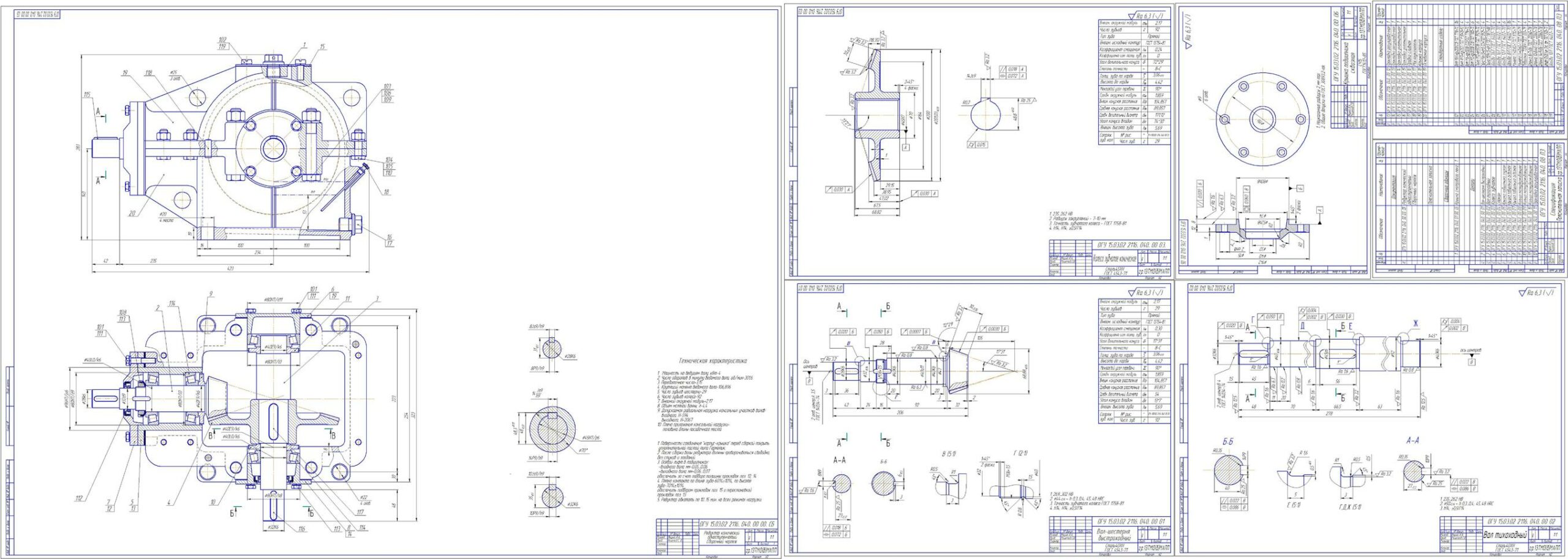

Графическая часть содержит общий вид редуктора, его компоновку, деталировку 4-х деталей.
Содержание
Введение
1 Кинематический расчет силового привода
1.1 Выбор и проверка электродвигателя
1.2 Определение общего передаточного числа и разбивка его между ступенями
1.3 Определение частот вращения валов привода
1.4 Определение угловых скоростей валов привода
1.5 Определение мощностей на валах привода
1.6 Определение вращающих моментов на валах привода
2 Расчет закрытой конической прямозубой передачи
2.1 Исходные данные
2.2 Выбор материалов для зубчатых колес
2.3 Средняя твердость материала колеса и шестерни
2.4 Число циклов перемены напряжений колеса и шестерни
2.5 Число циклов перемены напряжений, соответствующее длительному пределу контактной выносливости шестерни и колеса
2.6 Число циклов перемены напряжений, соответствующее длительному пределу контактной выносливости
2.7 Длительный предел контактной и изгибной выносливости шестерни и колеса
2.8 Допускаемые напряжения при расчете на контактную выносливость
2.9 Допускаемые напряжения при расчете на изгибную выносливость
2.10 Предельные допускаемые напряжения
2.11 Определение основных параметров передачи
2.12 Проверочный расчет зубьев
2.13 Расчет передачи на кратковременную пиковую нагрузку
2.14 Силы в зацеплении
3 Расчет открытой цилиндрической передачи
3.1 Исходные данные
3.2 Выбор материалов и определение допускаемых напряжений
3.3 Числа зубьев и передаточное число
3.4 Коэффициент ширины венца
3.5 Коэффициент концентрации нагрузки
3.6 Коэффициент, учитывающий форму зуба
3.7 Сравнительна оценка прочности зубьев на изгиб
3.8 Предварительное значения модуля передачи
3.9 Рабочая ширина венца
3.10 Расчетные напряжения изгиба
3.11 Проверка передачи на кратковременную пиковую нагрузку
3.12 Основные геометрические размеры передачи
3.13 Силы, действующие в зацеплении
4 Проектный расчет валов и компоновка редуктора
4.1 Проектный расчет быстроходного вала редуктора
4.2 Проектный расчет тихоходного вала редуктора
4.3 Конструктивные размеры шестерни
4.4 Конструктивные размеры колеса
4.5 Выбор подшипников качения для валов редуктора
4.6 Основные размеры подшипниковых крышек
4.7 Выбор манжет, вставляемых в проточки сквозных крышек подшипников
4.8 Конструктивные размеры корпуса редуктора
5 Проверочный расчет валов редуктора на ЭВМ в программном модуле APMWinShaft
5.1 Проверочный расчет быстроходного вала редуктора на ЭВМ
5.2 Проверочный расчет тихоходного вала редуктора на ЭВМ
6 Проверочный расчет подшипников на ЭВМ в программном модуле APMWinBear
6.1 Проверочный расчет подшипников быстроходного вала
6.2 Проверочный расчет подшипников тихоходного вала
7 Проверочный расчет шпоночных соединений
7.1 Проверочный расчет шпоночного соединения на входном
конце быстроходного вала редуктора
7.2 Проверочный расчет шпоночного соединения под колесом
на тихоходном валу редуктора
7.3 Проверочный расчет шпоночного соединения на выходном
конце тихоходного вала редуктора
8 Выбор и проверочный расчет муфты
9 Выбор смазки
10 Выбор допусков и посадок основных соединений
11 Порядок сборки редуктора
Список использованных источников
Приложения
Приложение А – Компоновочный чертеж редуктора
Приложение Б – Распечатки расчетов валов и подшипников на ЭВМ
Приложение В – Спецификация к сборочному чертежу
