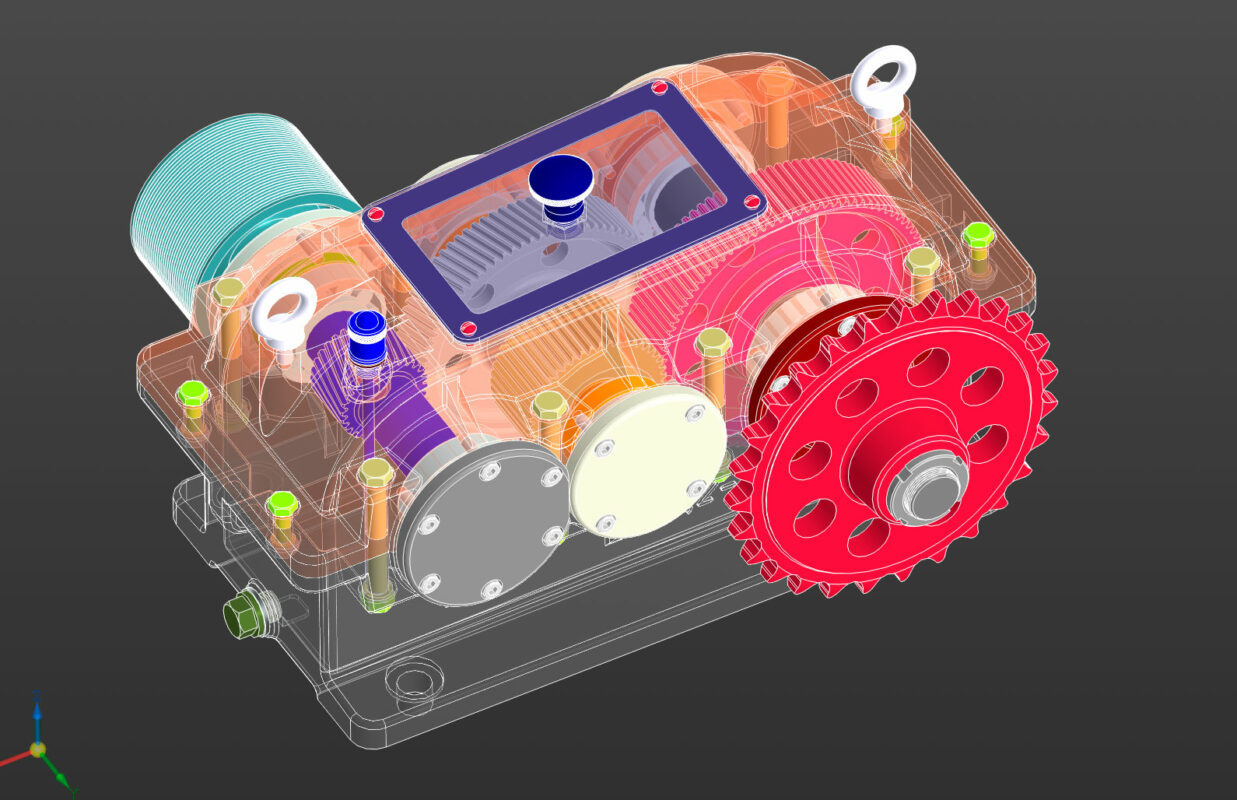

Редуктор цилиндрический 2-х ступенчатый, служит для уменьшения частоты вращения и увеличения крутящего момента от входа (через поликлиновую передачу) к выходу (цепная передача). Редуктор имеет следующие технические характеристики:
Тип редуктора - цилиндрический 2-х ступенчатый;
Масса редуктора - 86 кг;
Габариты: 520х455х290;
Фактическое передаточное число - 5,6;
Частота вращения выходного вала - 161 об/мин.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Редуктор 2-х ступенчатый РЦ2-Ш
Редуктор 2-х ступенчатый РЦ2-Ш
1
2
140
2
0
50
Сообщить о проблеме
Автор
DMISHA
Дата
11.12.2024
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 19.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
Редуктор цилиндрический двухступенчатый
-
Зведочка.m3d
-
Вал-шестерня.m3d
-
Кольцо вых.m3d
-
Кольцо пром.m3d
-

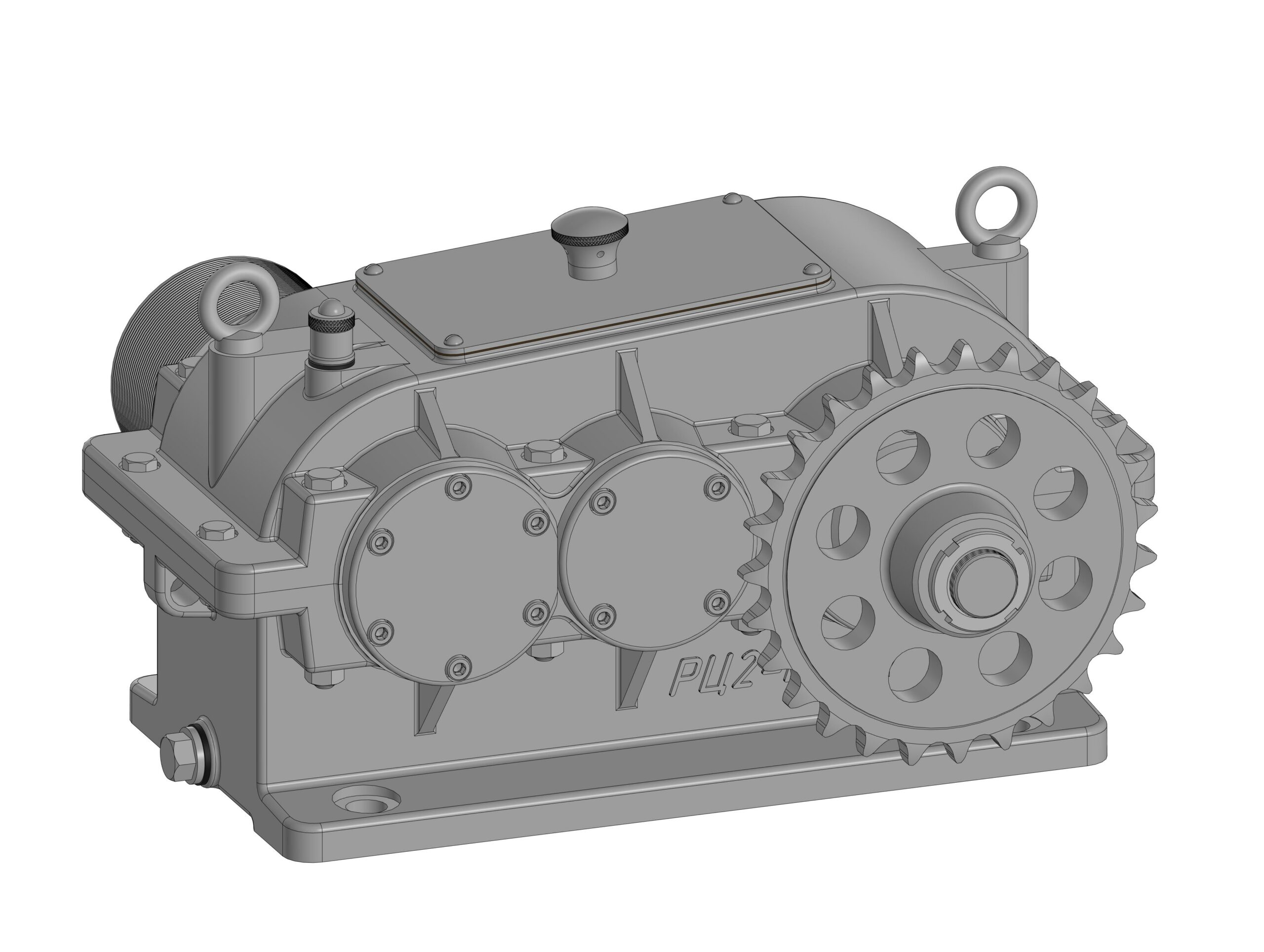

Сборка редуктора.jpg
-
Маслоуказатель.m3d
-
Кольцо вх.m3d
-
Шкив.m3d
-
Крышка корпуса.m3d
-
Крышка проходая вх.m3d
-
Сборка РЦД.a3d
-
Люк+Гайка.m3d
-
Колесо 4.m3d
-
Прокладка под люк.m3d
-
Корпус.m3d
-
Шестерня 3.m3d
-
Вал промеж.m3d
-
Прокладка под маслоуказатель.m3d
-
Крышка проходая вых.m3d
-
Колесо 2.m3d
-
Крышка торцевая вх.m3d
-
Прокладка под пробку.m3d
-
Отдушина.m3d
-
Пробка.m3d
-
Вал выход.m3d
-
