Московский Государственный Технический Университет (МГСУ)
Кафедра механизации строительства
Курсовой проект по дисциплине "Детали машин и оборудование"

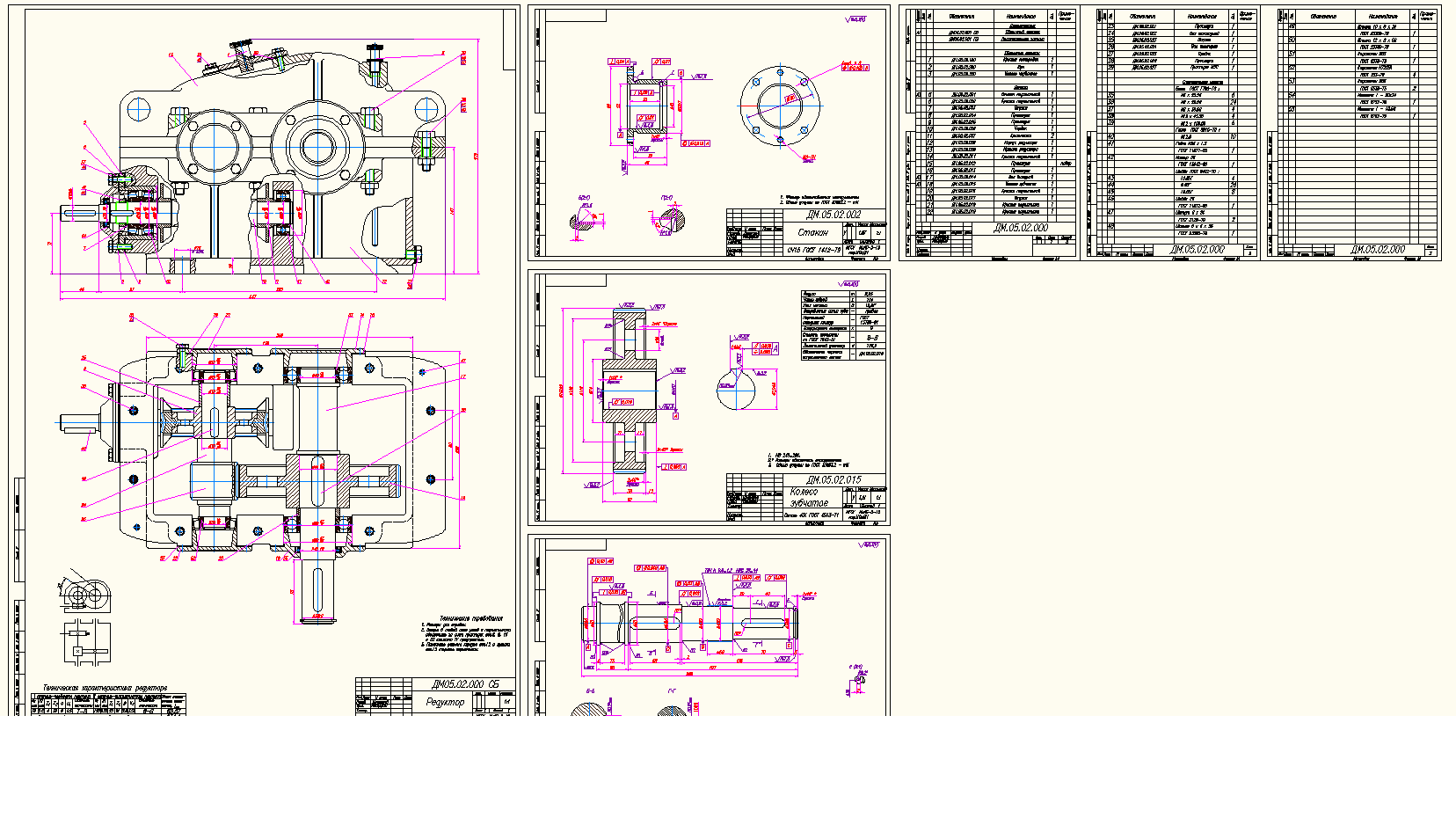

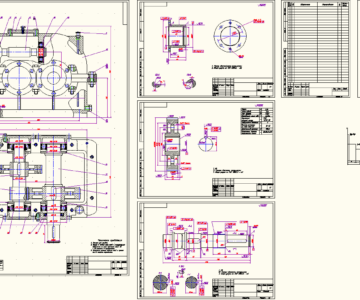

На тему: «Привод строительной машины в составе: 2-х ступенчатый(с верхним червяком) редуктор и цепная передача под углом 30 к горизонтальной плоскости»
Москва 2016
Параметры для расчёта привода в соответствии с номером задания и рекомендациями преподавателя:
а) номер схемы привода – 5;
б) номер задания – 31;
в) номер варианта нагружения – 1;
г) частота вращения вала двигателя (без учёта скольжения) – 3000 об/мин;
д) передача нереверсируемая;
Вращающий момент на выходном валу привода – Tвых=450 Н*м;
Частота вращения выходного вала привода – nвых=42 об/мин;
Частота вращения вала двигателя (синхронная) – nсинх=3000 об/мин;
Срок службы привода t=3000ч;
Режим работы привода частореверсируемый
Нагрузка переменная
В данной работе производится расчет, компановка и построение редуктора двухступенчатого цилиндрического.
Содержание
1. Исходные данные
2.Общий расчет привода
3.Расчет червячной передачи
4.Расчет цилиндрической зубчатой передачи
5.Расчет цепной передачи
6.Проектирование редуктора
7.Расчет выходного вала редуктора и подшипников
8.Список используемой литературы
