Привод строительной машины в составе: 2-х ступенчатый(с верхним червяком) редуктор и цепная передача под углом 30 к горизонтальной плоскости

Московский Государственный Строительный Университет
Кафедра детали машин
Курсовой проект по дисциплине "Детали машин"
На тему: "Привод строительной машины в составе: 2-х ступенчатый(с верхним червяком) редуктор и цепная передача под углом 30о к горизонтальной плоскости"
Москва 2015

Параметры для расчёта привода в соответствии с номером задания и рекомендациями преподавателя:
а) номер схемы привода – 6;
б) номер задания – 101;
в) номер варианта нагружения – 1;
г) частота вращения вала двигателя (без учёта скольжения) – 3000 об/мин;
д) передача нереверсируемая;
Вращающий момент на выходном валу привода – Tвых=600 Н*м;
Частота вращения выходного вала привода – nвых=30 об/мин;
Частота вращения вала двигателя (синхронная) – nсинх=3000 об/мин;
Срок службы привода t=3000ч;
Режим работы привода часто реверсивный

В данной работе производится расчет, компановка и построение редуктора двухступенчатого цилиндрического.

Содержание
1. Исходные данные
2.Общий расчет привода
3.Расчет червячной передачи
4.Расчет цилиндрической зубчатой передачи
5.Расчет цепной передачи
6.Проектирование редуктора
7.Расчет выходного вала редуктора и подшипников
8.Список используемой литературы

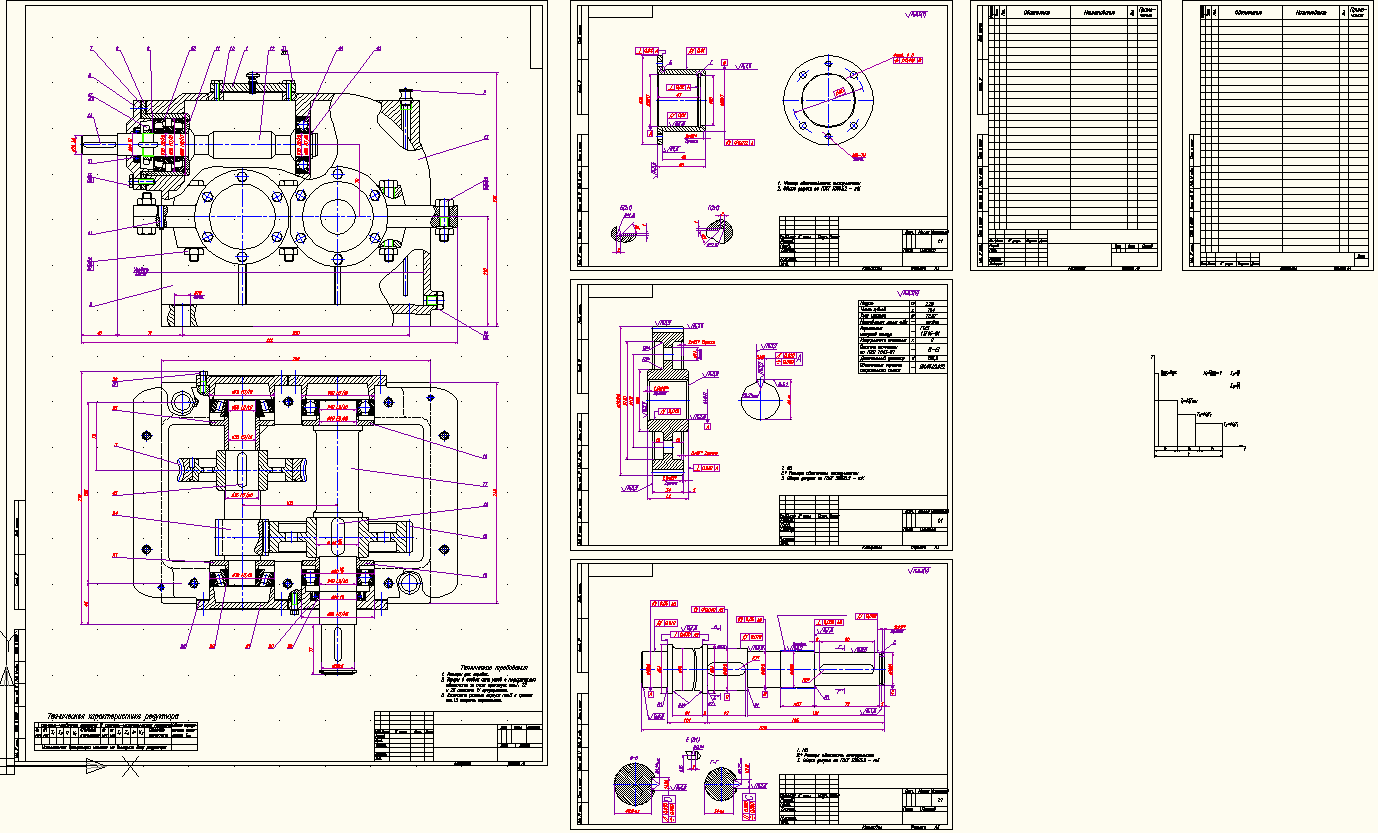

Состав: Редуктор(СБ), Деталировка( стакан подшипников, колесо зубчатое, вал тихоходный), Спецификация, ПЗ Язык документа

Софт: AutoCAD 10

Файлы:
Овчаренко/
Овчаренко/Чертеж1.dwg
Овчаренко/kursvoaya_zapiska (1).docx
