Редуктор | Бои роботов | 90×40×50 | u=2

Редуктор предназначен для оружия на роботе, участвующем в битвах роботов.

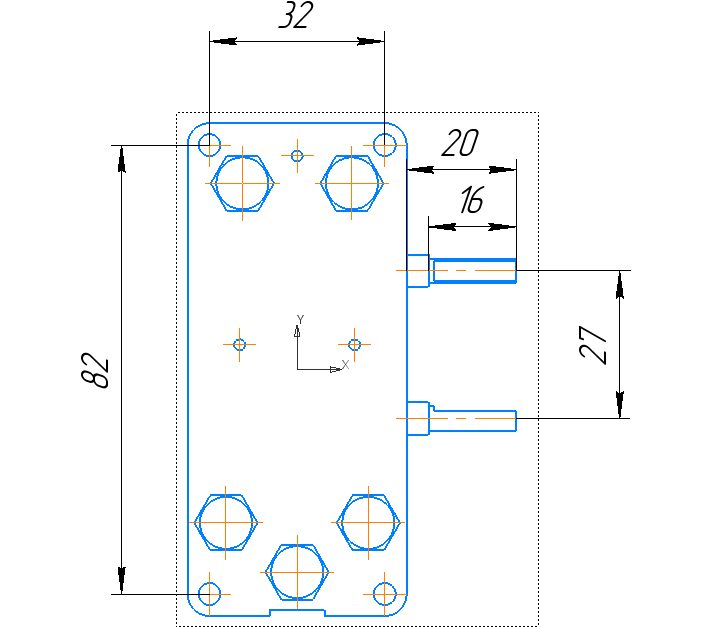

Размеры: 90×40×50 мм.
90 - длина редуктора;
40 - ширина редуктора;
50 - высота редуктора ( без учета болтов, с ботами 60-65 мм).
Передаточное число: u = 2. Вал можно соединить со шкивом, а шкив — посредством ремённой передачи со шаговым двигателем. Вторая часть редуктора используется для вращающегося орудия.

Вес редуктора, согласно задумке конструктора, составляет примерно 1 кг.
Крайние отверстия по бокам, по замыслу автора, предназначены для болтов, с помощью которых редуктор крепится к корпусу.

Конец вала полностью аналогичен валу шагового двигателя 17HS4401, поэтому можно приобрести зубчатые шкивы на AliExpress и использовать их как продолжение привода.

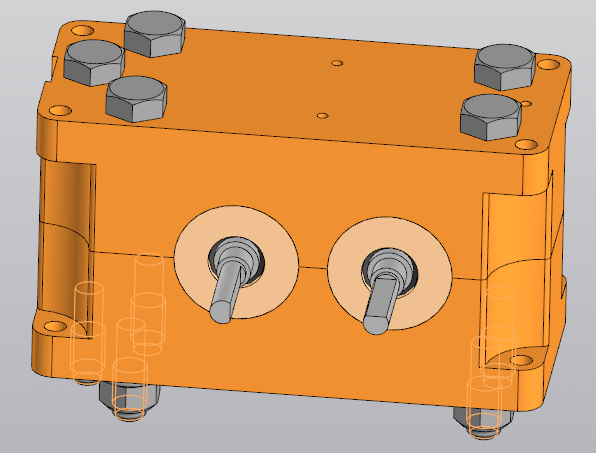

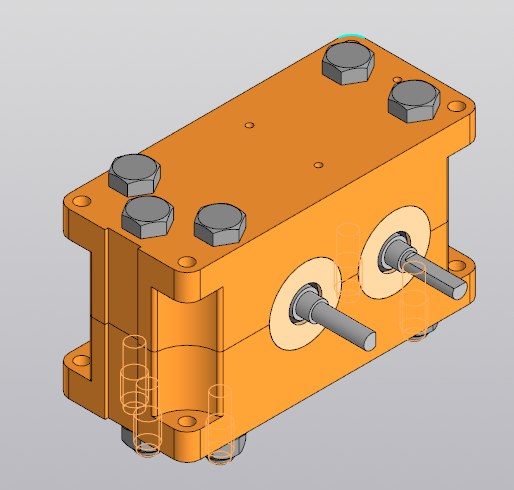

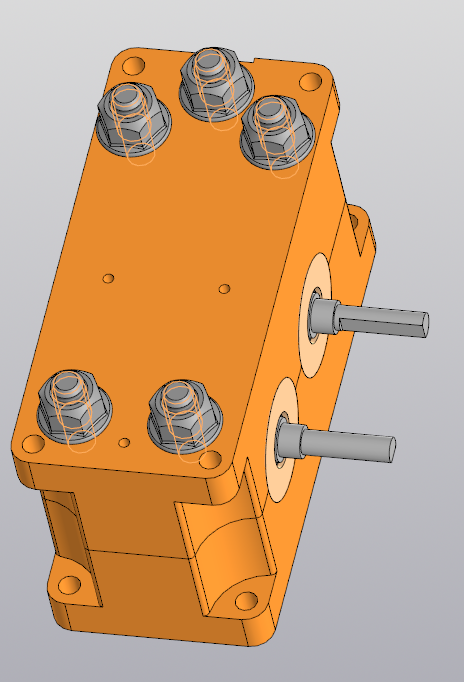

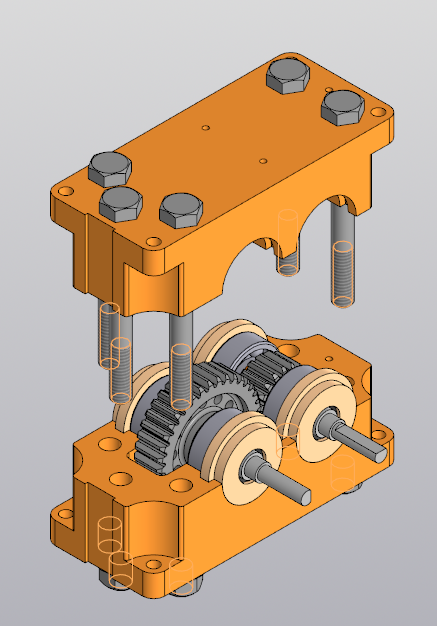

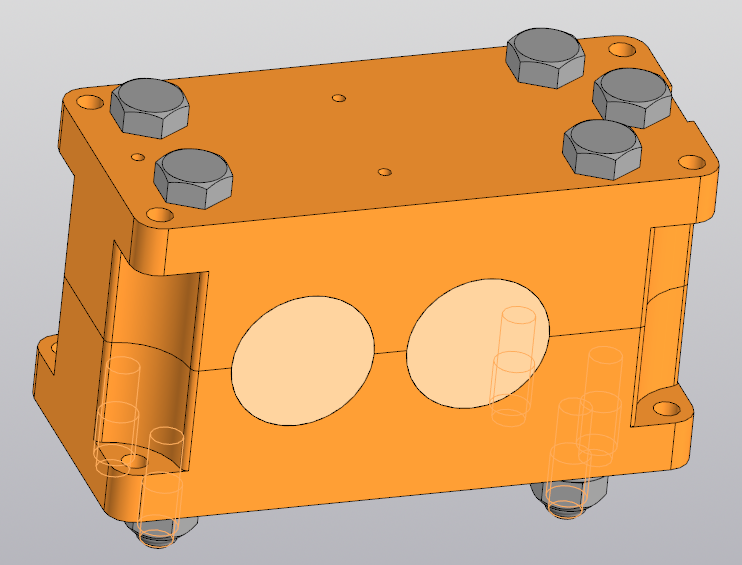

Редуктор (СБ) и деталировка(вал, шестерня, колесо, корпус, крышка подшипника, подшипник, втулка, манжета самодельная).
