Редуктор горизонтальный, двухступенчатый u=4.026

100

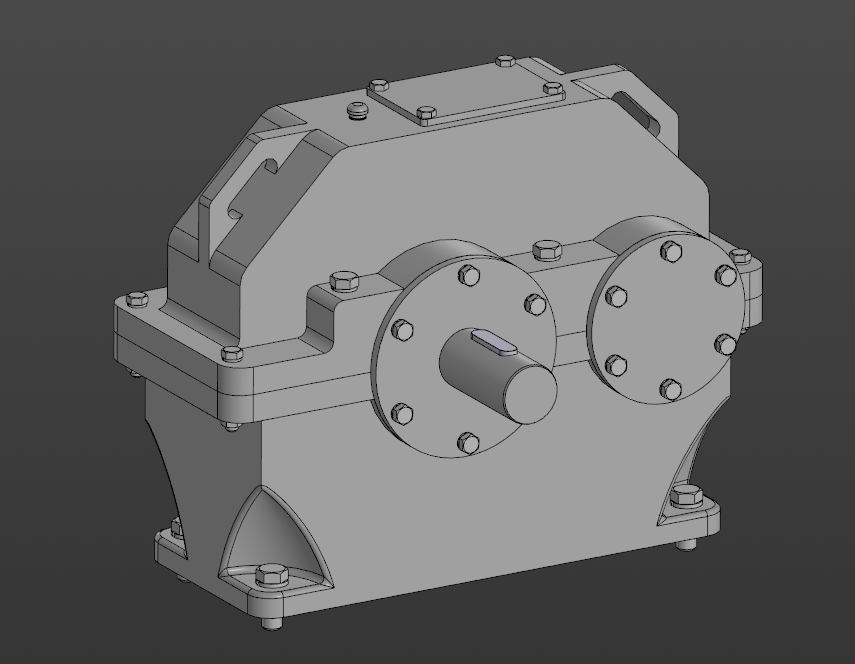

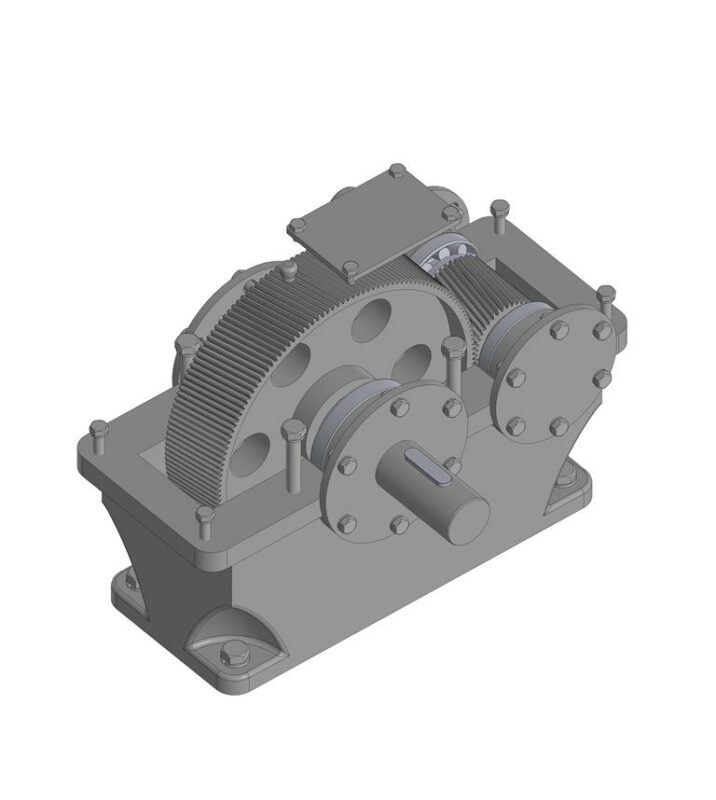

Редуктор, одно из назначений которого - это использование в приводе ленточного конвейера. Сборка редуктора состоит из 32 деталей. Габаритные размеры - Длина 600мм, Ширина 240мм, Высота 503мм. Твердотельное моделирование, использовался инструмент "Оболочка" только для создания корпуса. Передаточное число 4.026. Мощность на тихоходном валу 6.364 кВт, вращающий момент на тихоходном валу 909.1 Нм, частота вращения на тихоходном валу 66.845 об/мин.
