Редуктор цилиндрический горизонтальный U=58

Кубанский государственный технологический университет
Институт Машиностроения и автосервиса
Кафедра Наземного транспорта и механики
Дисциплина: Детали машин и основы конструирования
Тема: «Механический привод шаровой мельницы»
2018 год

Курсовой проект : 56 с., 5 рис., 9 табл., 10 источников, иллюстративная часть - 1 лист формата А1 и 1 лист формата А2.
В данном курсовом проекте проведен расчет и проектирование редуктора, выбор его оптимальных размеров, конструирование валов тихоходной и быстроходной передачи, а так же промежуточного вала, выбор крышек подшипниковых узлов и уплотнений, выбор посадок деталей редуктора, подсчитаны крутящие моменты, проверены подшипники на долговечность, а шпонки на прочность (смятие и срез), выполнена эскизная компоновка редуктора.

Техническая характеристика
Номинальный вращающий момент
на выходном валу Т, Нм 131,1
Номинальная частота вращения
тихоходного вала n, об/мин 315,2
Общее передаточное число, U 58

Содержание
Введение……………………………………………………………………...…….5
Нормативные ссылки……………………………...…………………………….....6
1 Расчет общего коэффициента полезного действия привода и требуемой мощности электродвигателя………………………………………..……………...8
2 Выбор материалов и определение допускаемых напряжений для передач…11
3 Проектный расчет быстроходной и тихоходной передач………….………...22
4 Расчет клиноременной передачи………………………………………………36
5 Проектный расчет валов…………………………………………….………….41
6 Эскизная компоновка редуктора…………………………………….…………44
7 Выбор крышек подшипниковых узлов и уплотнений…………….………….46
8 Определение внутренних силовых факторов в сечениях тихоходного вала..47
9 Проверка подшипников на долговечность…………………………………….51
10 Выбор шпонок и проверка их на прочность…………………………………53
11 Выбор посадок деталей редуктора……………………………………………56
12 Заключение……………………………………………………………………..57
13 Список используемых источников…………………………………………...58

Состав: Редуктор цилиндрический горизонтальный (ВО), Вал (ВО), Колесо зубчатое (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 18.1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический горизонтальный U=58

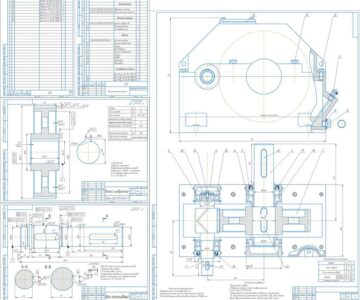

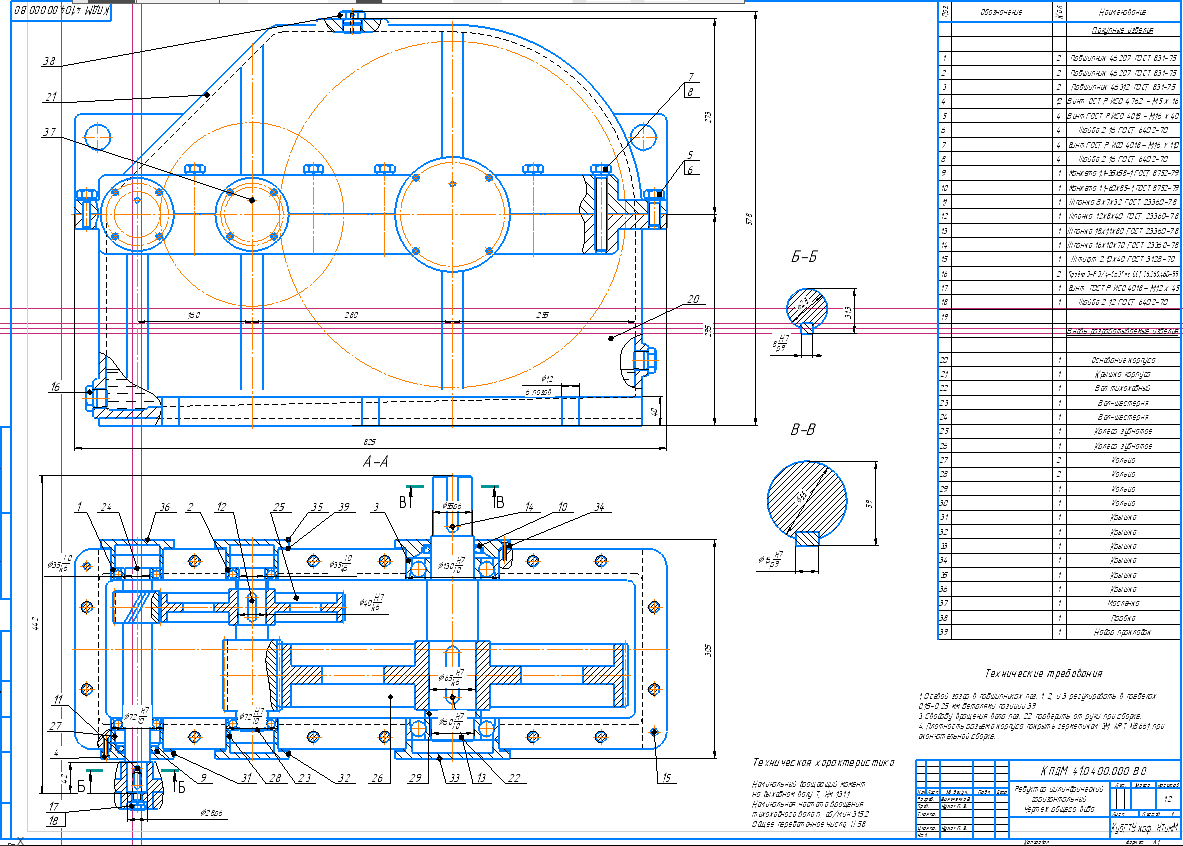

Редуктор цилиндрический горизонтальный Чертеж общего вида _ КПДМ 41.04.00.000 ВО 16.1.cdw
Spetsifikatsia_1.cdw
Spetsifikatsia_2.cdw
Val__KPDM_41_04_00_000_VO.cdw
Koleso_zubchatoe__KPDM_41_04_00_026.cdw
Val.cdw
ДМ.docx
