Магнитогорский государственный технический университет им. Г. И. Носова
Кафедра строительных материалов и изделий
Курсовой проект по дисциплине "Детали машин"

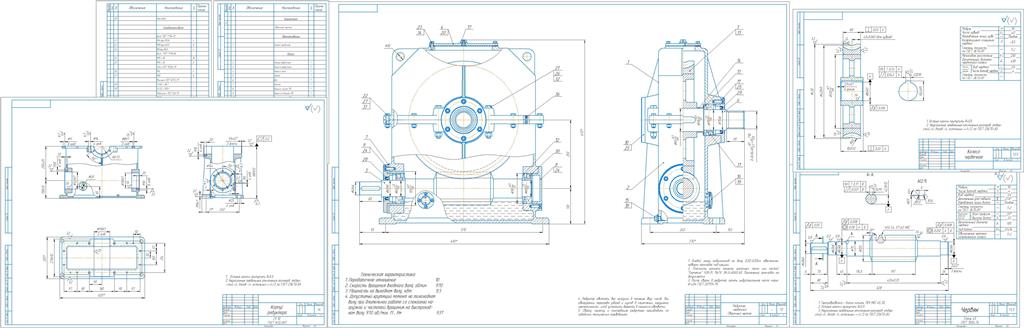

Тема: "Редуктор червячный"
Магнитогорск 2015
Дано:
Мощность на выходном валу Р = 9 кВт.
Частота вращения выходного вала w = 1,3pi = 4,084 рад./с.
Срок службы привода T = 5700 ч.
Тип нагрузки - постоянный.
Содержание
1 Введение 5
2 Выбор электродвигателя и кинематический расчёт 6
3 Расчёт червячной передачи 9
3.1 Проектный расчёт 9
3.2 Проверочный расчёт по контактным напряжениям 13
3.3 Проверка зубьев передачи на изгиб 13
4 Расчёт зубчатой цилиндрической передачи 16
4.1 Проектный расчёт 16
4.2 Проверочный расчёт по контактным напряжениям 19
4.3 Проверка зубьев передачи на изгиб 20
5 Предварительный расчёт валов 24
5.1 Ведущий вал. 24
5.2 2-й вал. 24
5.3 Выходной вал. 24
6 Конструктивные размеры шестерен и колёс 26
6.1 Червячное колесо 26
6.2 Цилиндрическая шестерня 26
6.3 Цилиндрическое колесо 27
7 Выбор муфты на входном валу привода 29
8 Проверка прочности шпоночных (шлицевых) соединений 31
8.1 Червячное колесо 31
8.2 Шестерня зубчатой цилиндрической передачи 31
8.3 Колесо зубчатой цилиндрической передачи 32
9 Конструктивные размеры корпуса редуктора 35
10 Расчёт реакций в опорах 36
10.1 1-й вал 36
10.2 2-й вал 37
10.3 3-й вал 37
11 Построение эпюр моментов на валах 39
11.1 Расчёт моментов 1-го вала 39
11.2 Эпюры моментов 1-го вала 41
11.3 Расчёт моментов 2-го вала 42
11.4 Эпюры моментов 2-го вала 43
11.5 Расчёт моментов 3-го вала 44
11.6 Эпюры моментов 3-го вала 45
12 Проверка долговечности подшипников 46
12.1 1-й вал 46
12.2 2-й вал 47
12.3 3-й вал 49
13 Уточненный расчёт валов 52
13.1 Расчёт 1-го вала 52
13.2 Расчёт 2-го вала 52
14 Тепловой расчёт редуктора 55
15 Выбор сорта масла 56
16 Выбор посадок 57
17 Технология сборки редуктора 58
18 Заключение 59
19 Список использованной литературы 60
Техническая характеристика:
1. Передаточное отношение 10
2. Скорость вращения входного вала, об.мин 970
3. Мощность на выходном валу, кВт 9,5
4. Допустимый крутящий момент на тихоходном
валу при длительной работе со спокойной на-
грузкой и частотой вращения на быстроход-
ном валу 970 об/мин, М , Нм 937
