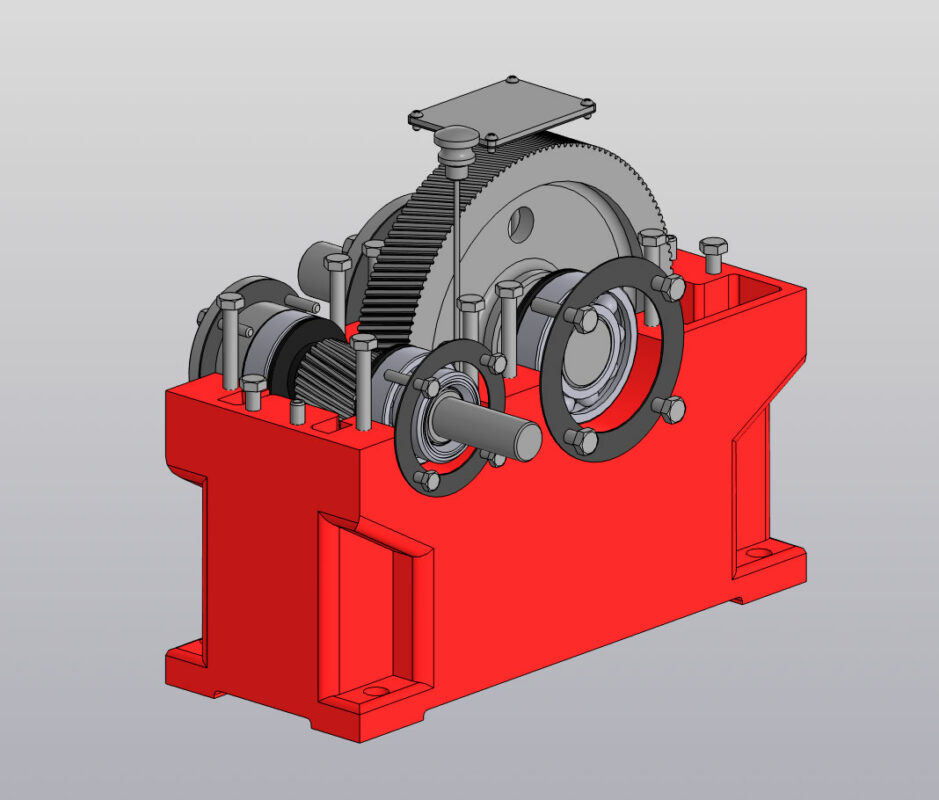

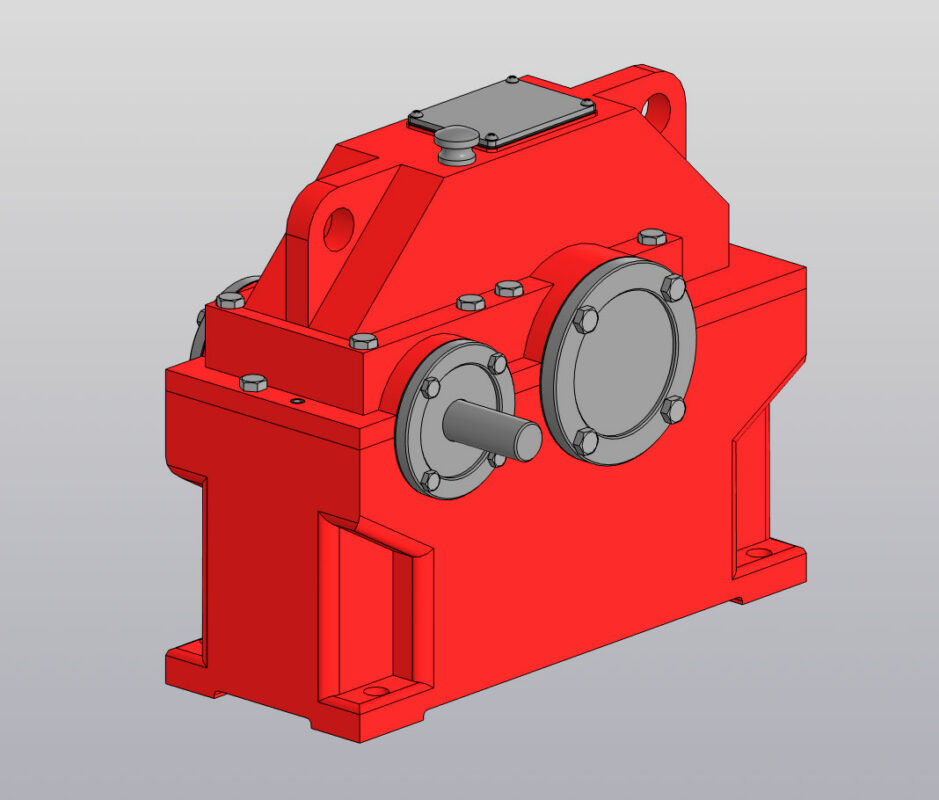

Представлена модель одноступенчатого редуктора с цилиндрической косозубой передачей. Исходные характеристики: модуль, m=1,5мм; фактическое передаточное число, i=5; число зубьев шестерни, z1=27; число зубьев колеса, z2=135. Габаритные размеры корпуса: Длина - 350мм, ширина - 140мм, высота - 286мм. Модель с деталировкой, разрабатывалась по учебному пособию Дунаева П.Ф., Леликова О.П. "Конструирование узлов и деталей машин", а также атласу конструкций узлов и деталей машин под редакцией О.А. Ряховского
