Редуктор цилиндрический одноступенчатый u=12

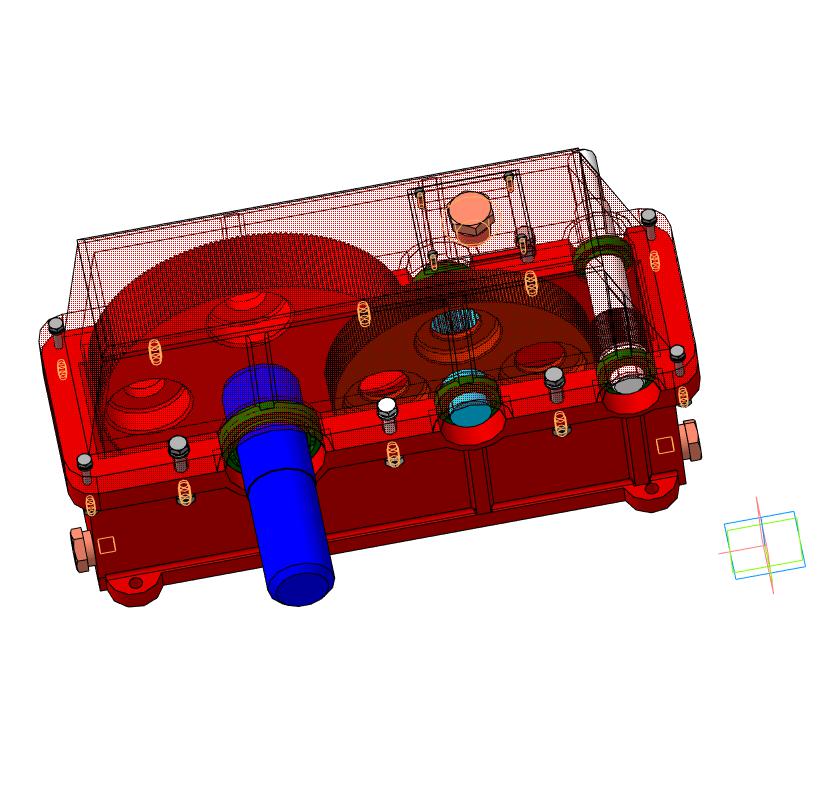

Модель с подробной деталировкой, 7 деталей
цилиндрический мотор редуктор предназначен для увеличения крутящего момента и уменьшения частоты вращения различных машин и механизмов. Одноступенчатый червячный мотор-редуктор– это механический узел, предназначенный для управления скоростью вращения и передачи крутящего момента от электродвигателя к рабочему механизму или исполнительному устройству. Данный тип механизма использует червячную передачу и лишь одну ступень редукции, что обеспечивает достаточную степень компактности и упрощает его конструкцию за счет снижения количества рабочих элементов.
Шевронное зубчатое зацепление используется для передачи высоких крутящих моментов и обеспечения более плавной работы механизма. Этот механизм состоит из зубчатых колёс с V-образной формой.
Частота вращения вала об/мин 712;
Передаточное число 12;
Крутящий момент на выходном валу: Твых=200,5Н·м
Состав: 3D Сборка, детали
Софт: КОМПАС-3D 22
