Технические характеристики:
1. Частота вращения на входе редуктора
nвх=975мин
2. Частота вращения на выходе редуктора
nвых=216,6мин
3. Передаточное отношение
U=4.5
4. Мощность на выходе редуктора
Pвых=13,97кВт
5. Мощность на входе редуктора
Pвх=14,4кВт
6. Момент на быстроходном валу
Т=141,03Нм
7. Момент на тихоходном валу
Т=618,14 Нм
- Главная -
- Чертежи -
- Машиностроение и механика -
- Детали машин -
- Редукторы -
- Редуктор цилиндрический одноступенчатый U=4.5

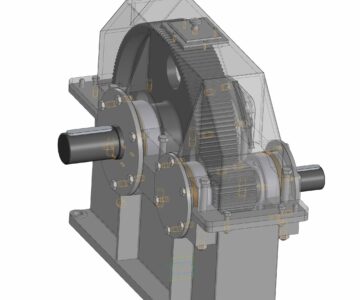

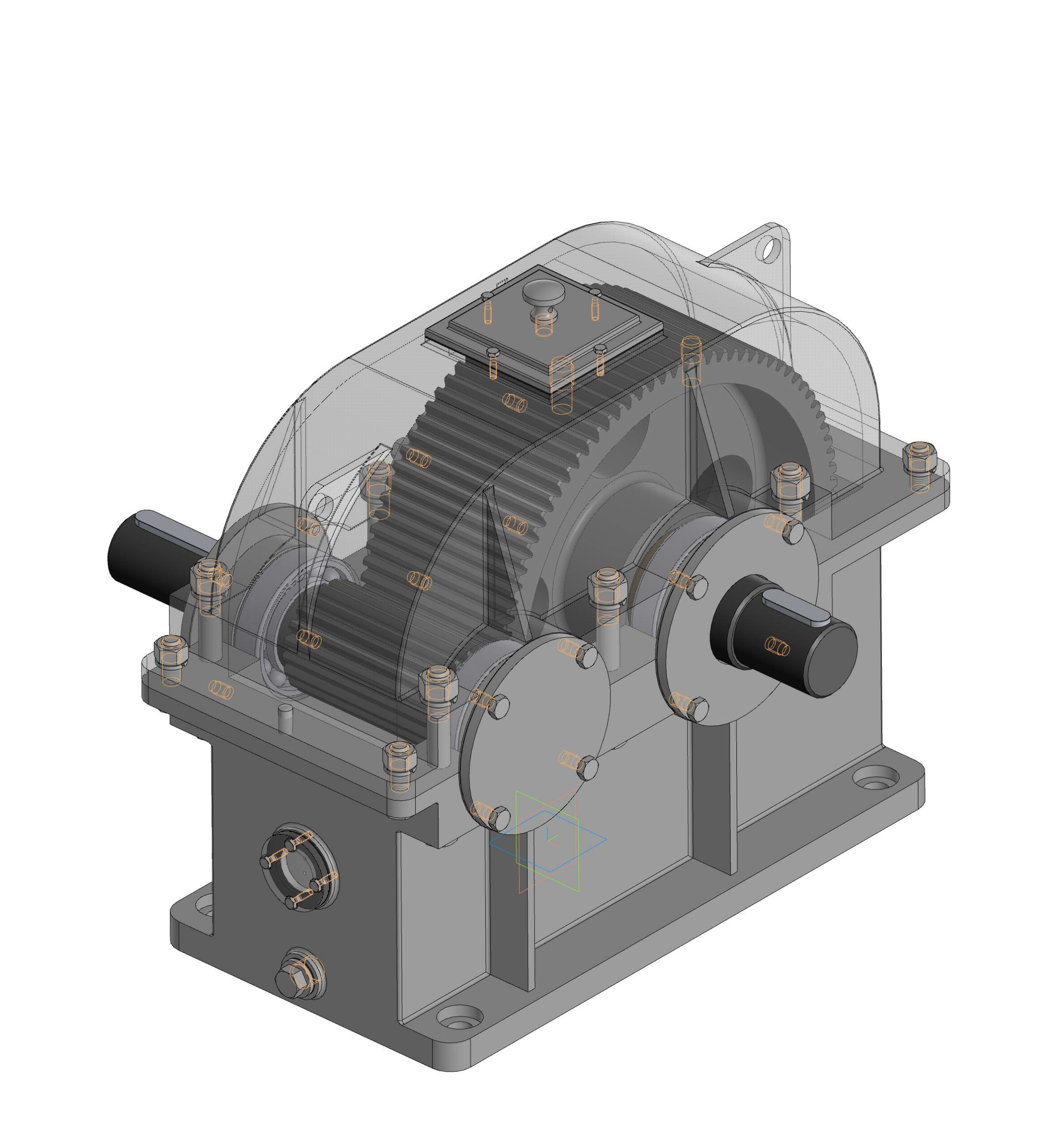

Редуктор цилиндрический одноступенчатый U=4.5
0
5
598
2
0
100
Сообщить о проблеме
Автор
Rostovcev
Дата
01.04.2022
Язык
Русский
Состав
3D Сборка
Софт
КОМПАС-3D 20.0.1
Как открыть?
Отзывов пока нет
Содержимое архива
-
01.003 - Входной вал.m3d
-
01.006 - Втулка.m3d
-
01 СБ - Редуктор цилиндрический.a3d
-
01.012- Пробка сливная.m3d
-
01.005 - Колесо зубчатое.m3d
-
01.015 - Прокладка маслоуказателя.m3d
-
01.007 - Крышка подшипника.m3d
-
01.016 - Прокладка пробки.m3d
-
01.008 - Крышка подшипника.m3d
-
01.014 - Крышка люка.m3d
-
01.009 - Крышка подшипника.m3d
-
01.010 - Крышка подшипника.m3d
-
01.001 - Корпус редуктора.m3d
-
01.011 - Маслоуказатель.m3d
-
01.004 - Вал выходной.m3d
-
01.002 - Крышка редуктора.m3d
-
01.017 - Прокладка люка.m3d
-
01.013 -Отдушина.m3d
