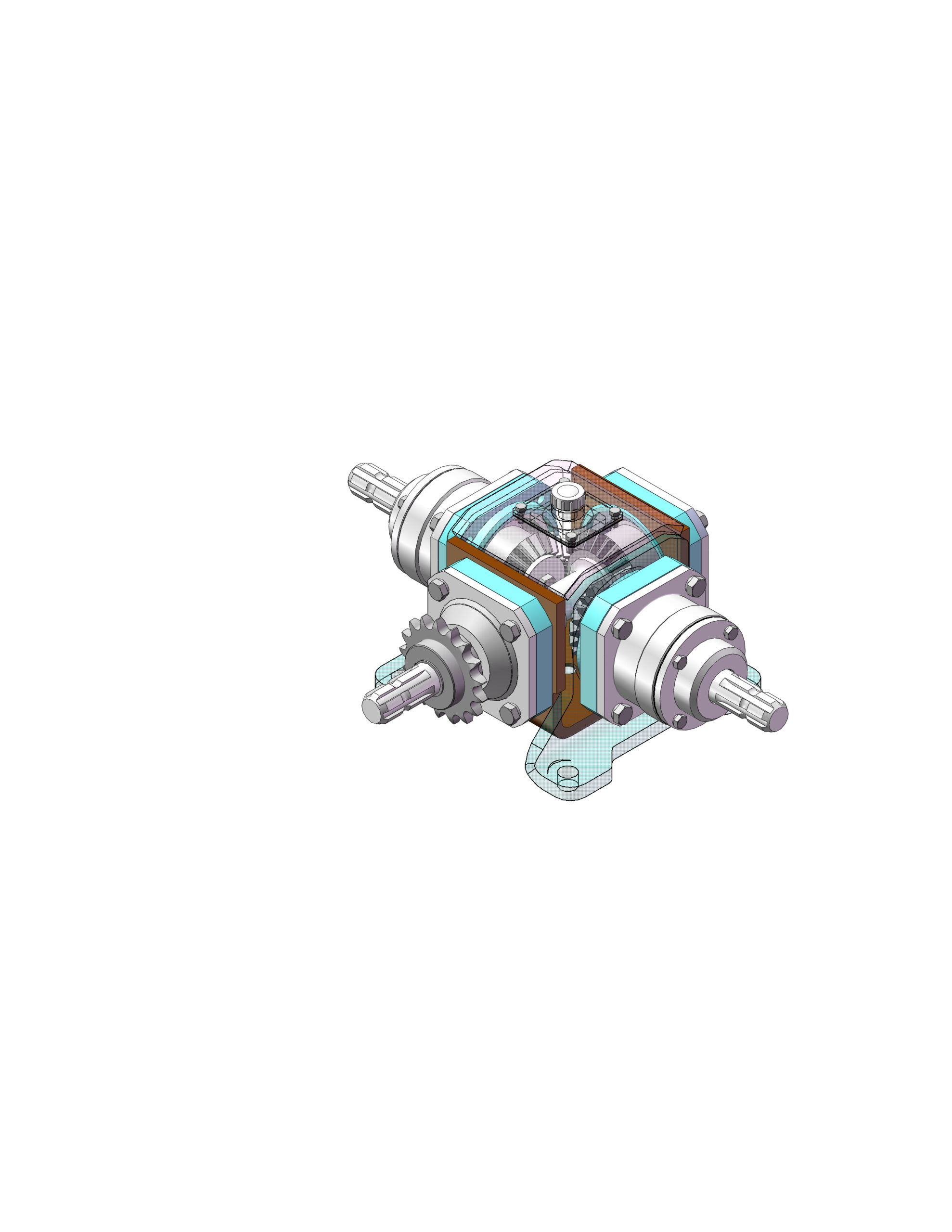

Редуктор конический одноступенчатый.
Два выходных вала (второй вал - реверс вращения)
Числа зубьев шестерни ведущего и реверсивного вала 23.
Число зубьев ведомого вала 27.
Передаточные числа:
Выходной вал U=1,1739 (под 90 градусов)
Реверсивный вал U=1,0 (на одной оси с ведущим валом)
Рабочее число оборотов Ведущего вала 540 об/мин.
Номинальный вращающий момент на Ведомом валу M = 1600 Н*м
Сварной корпус из листового металла.
Все валы - шлицы под кардан 6 х 1 3/8"
constructor-sef
Circlip DIN 471 - 35 x 1.5.sldprt
Болт M6x14 ГОСТ 7798-70.sldprt
Болт M8x25 ГОСТ 7798-70.sldprt
Болт M12x30(S18) ГОСТ 7798-70.sldprt
Вал ведомый.sldprt
Вал ведущий.sldprt
Валы в сборе.sldasm
Втулка упорная.SLDPRT
Гайка M42 ГОСТ 11871-88.sldprt
Днище.SLDPRT
Днище в сборе.sldasm
Колесо и шестерня в сборе.SLDASM
Корпус.sldasm
Манжета 1.2-35х58-2 ГОСТ 8752-79.sldprt
Манжета 1.2-42х62-1 ГОСТ 8752-79.sldprt
Подшипник 7509 ГОСТ 333-79.SLDPRT
Пробка.sldprt
Прокладка.sldprt
Прокладка2.sldprt
Прокладка_1.sldprt
Редуктор.sldasm
Стакан.sldprt
Стенка верхняя.SLDPRT
Шайба.sldprt
Шайба 6 ГОСТ 6402-70.sldprt
Шайба 8 ГОСТ 6402-70.sldprt
Шайба 12 ГОСТ 6402-70.sldprt
Шайба маслоотражательная.sldprt
бобышка.SLDPRT
звездочка ISO - 17Z 12A-1 --17SC70H40L35.0R1.sldprt
колпачок.sldprt
крышка подшипника.sldprt
крышка подшипника глухая.sldprt
крышка подшипника торцевая.sldprt
крышка смотровая.sldprt
стенка боковая.SLDPRT
стенка левая.sldasm
стенка правая.sldasm
шестерня_23.sldprt
шестерня_27.sldprt
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности
Серёга Зырянов
Ринат Гафуров
Вопрос к автору, надеюсь что ответит. Сейчас проектирую привод, но очень ограничен в габаритах.
Какова высота положения оси вала относительно плоскости расположения редуктора (пола)?
(Вопрос возможно сформулировал не очень удачно, прошу извинить).
