Редуктор конический тип В-Г

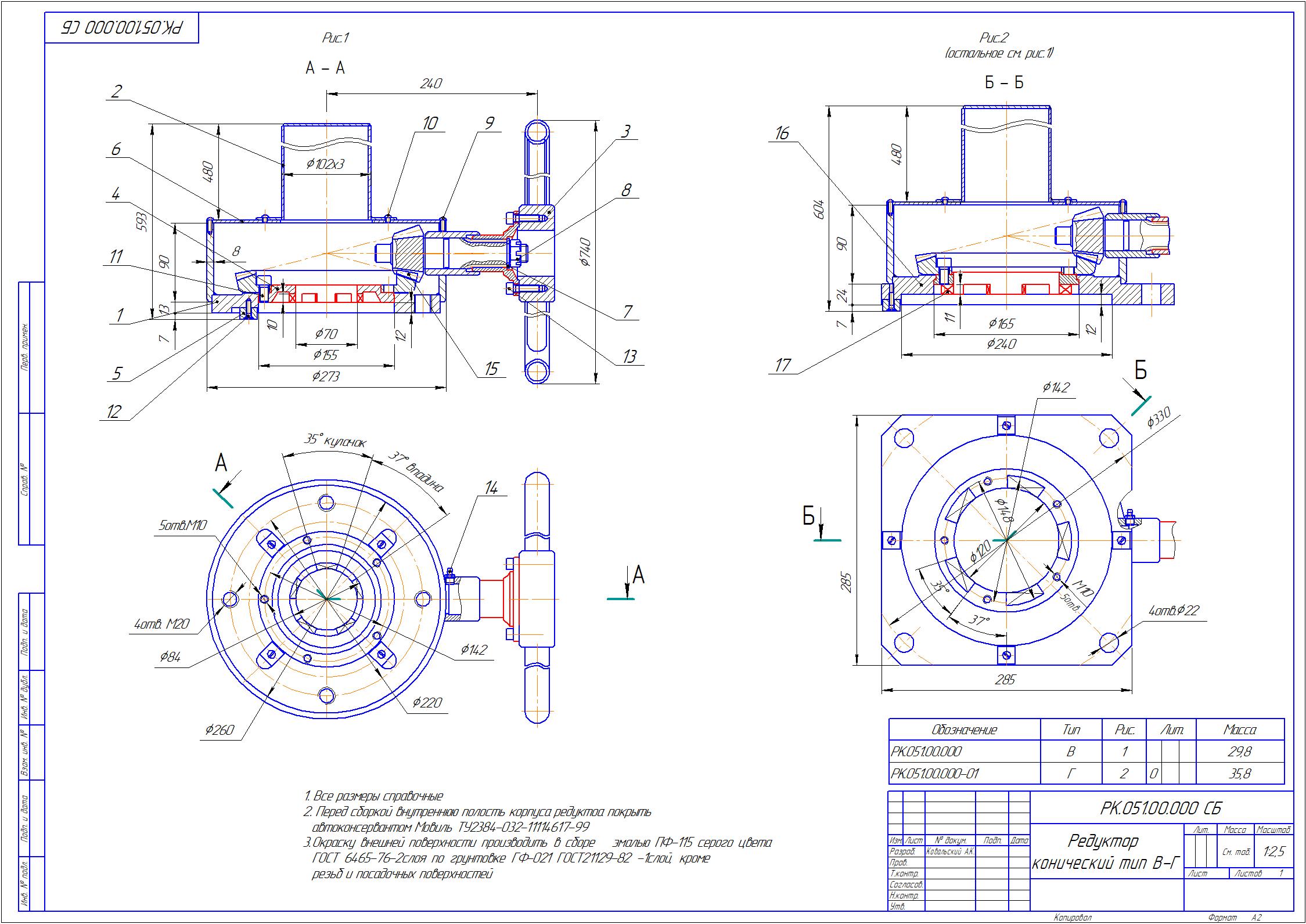

Редуктор конический тип В-Г (Тульские). В основном применение в трубопроводной арматуре. Редуктор состоит из следующих основных частей: корпуса, конической пары, крышки с защитным кожухом, кулачковой муфты и маховика. При вращении маховика, крутящий момент передается через коническую пару на кулачковую муфту, которая приводит в движение ходовую гайку запорной арматуры. Передаточное число 2,777. Корпус сварной. Макс. крутящий момент на выходном валу 1 400 Нм.

Состав: СБ, Деталировка, Спецификация Язык документа

Софт: КОМПАС-3D 16.1

Файлы:
РЕДУКТОР РК 051.00.000/Втулка.cdw
РЕДУКТОР РК 051.00.000/ДНО .cdw
РЕДУКТОР РК 051.00.000/Кожух защитный.cdw
РЕДУКТОР РК 051.00.000/Коронка .cdw
РЕДУКТОР РК 051.00.000/Коронка исполнения 01 .cdw
РЕДУКТОР РК 051.00.000/Корпус испол.01.cdw
РЕДУКТОР РК 051.00.000/Корпус .cdw
РЕДУКТОР РК 051.00.000/Крышка корпуса .cdw
РЕДУКТОР РК 051.00.000/Маховик.cdw
РЕДУКТОР РК 051.00.000/Обечайка .cdw
РЕДУКТОР РК 051.00.000/Ободcdw.cdw
РЕДУКТОР РК 051.00.000/Редуктор СБ.cdw
РЕДУКТОР РК 051.00.000/Спецификация кожух СБ.cdw
РЕДУКТОР РК 051.00.000/Спецификация корпус исп.01 СБ.cdw
РЕДУКТОР РК 051.00.000/Спецификация корпус СБ.cdw
РЕДУКТОР РК 051.00.000/Спецификация маховик СБ.cdw
РЕДУКТОР РК 051.00.000/Спецификация редуктор СБ.cdw
РЕДУКТОР РК 051.00.000/Ступица.cdw
РЕДУКТОР РК 051.00.000/Фланец корпуса cdw.cdw
РЕДУКТОР РК 051.00.000/Фланец.cdw
РЕДУКТОР РК 051.00.000/Шпонка.cdw
