Редуктор планетарный двухступенчатый u=20.6

Балтийский Государственный Технический Университет им. Д.Ф.Устинов
Кафедра Деталей машин
Курсовой проект по дисциплине "Детали Машин"
На тему: "Проектировочный расчет двухступенчатого планетарного редуктора "
Санкт-Петербург 2015

Основными объектами проектирования по курсу "Детали машин" являются
механические передачи для преобразования вращательных движений или
вращательного движения в поступательное.
Целью данного курсового проекта является выработка у студентов
навыков в проектировании механических агрегатов, оценки методов
проектирования, разработки муфт, передач и других узлов.
Данная работа состоит из нескольких частей, а именно из расчетно-
пояснительной записки и графической части. Расчетно-пояснительная
записка состоит из нескольких этапов, таких как пояснительная записка,
где представлен предварительный расчет параметров редуктора,
проверочный расчет, где проводится расчет, а также проверка данных,
вычисленных на первом этапе курсового проекта. Также данная работа
включает подбор электродвигателя по параметрам редуктора, расчет
плиты основания и проектирование соединяющей муфты.

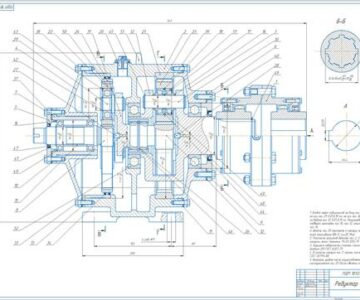

Графическая часть задания представляет собой чертеж вида редуктора,
общий вид редуктора в сборе с электродвигателем. К графической работе
прилагается спецификация на редуктор.

Курсовой проект содержит: 36 страниц пояснительной записки, 2 листа формата А1.

Максимальный момент на тихоходном валу , Нм 3000
Частота вращения , об/мин 70
Передаточное число
Долговечность , час 6000
Параметр 3.34
Марка стали колес 12Х2Н4А
Термообработка активных поверхностей их зубьев Цементация
U1=1.12
U2=1.375

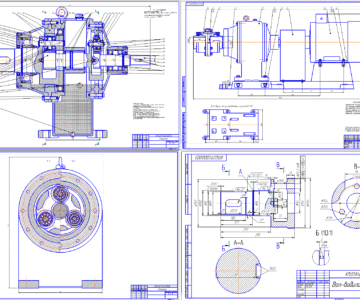

Состав: Чертеж (Редуктор, привод), Деталировка (Вал-шестерня,водило, полумуфта),Пояснительная записка, Спецификация Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор планетарный двухступенчатый u=20.6

Вариант Жорик/Poyasnitelnaya_zapiska_det_mash2.docx
Вариант Жорик/Privod.cdw
Вариант Жорик/Raschety_po_detalyam_mashin111.xmcd
Вариант Жорик/Razrez.cdw
Вариант Жорик/Reduktor.cdw
Вариант Жорик/spetsif1-Sergey.cdw
Вариант Жорик/spetsif2-Sergey.cdw
Вариант Жорик/Val-shesternya (1).cdw
Вариант Жорик/Vodilo.cdw
