Проектирование редуктора планетарного двухступенчатого

МГТУ им. Н. Э. Баумана
Кафедра Детали Машин
Курсовой проект по дисциплине "Детали машин"
На тему "Проектирование редуктора планетарного двухступенчатого"
Москва 2016

Исходные данные: вращающий момент на тихоходном валу 1348 Нм, частота вращения тихоходного вала 20 об/мин, передаточное число редуктора 47,25

В данной работе рассматривается редуктор планетарный двухступенчатый. Проведен выбор электродвигателя. Проведены расчеты диаметров валов. Проведены расчеты соединений (шпоночные, расчет болтов крепления редуктора к раме). Проведен выбор смазочного материала. Проведены расчеты подшипников на динамическую грузоподъемность. Проведен расчет валов на статическую прочность и на сопротивление усталости.

Содержание
Техническое задание
Введение
1 Анализ передаточного механизма
Кинематические расчеты. Выбор электродвигателя
Анализ результатов расчета на ЭВМ
2 Эскизное проектирование редуктора
Диаметры быстроходного вала
Диаметры тихоходного вала
Расстояние между деталями
3 Конструирование редуктора
Корпус редуктора
Оформление сливных отверстий
Цилиндрические зубчатые колеса
Оформление опорной части корпуса
Оформление проушины
Крышки подшипников
4 Расчет соединений
Расчет шпонок
Расчет болтов крепления редуктора к раме
5 Смазывание передач
6 Муфта комбинированная
7 Расчет подшипников
Определенией реакций в подшипниках на быстрходном валу
Расчет подшипников быстроходного вала на динамическую грузоподъемность
Определение реакций в подшипниках на тихоходно валу
Расчет подшипников тихоходного вала на динамическую грузоподъемность
8 Уточненный расчет валов
Расчет на статическую прочность
Расчет на сопротивление усталости
Список использованной литературы

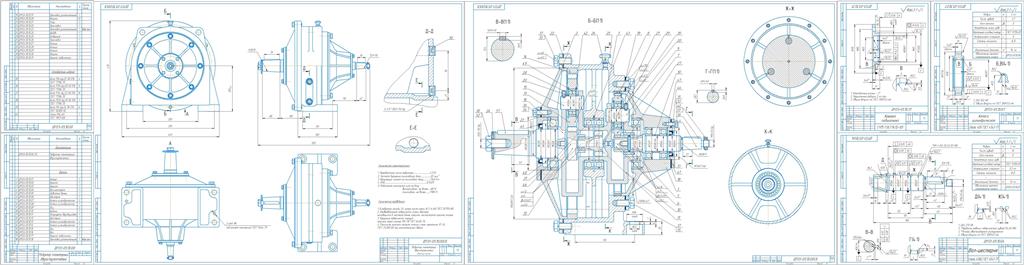

Состав: Редуктор планетраный двухступенчатый (СБ), Деталировка (крышка подшипника, колесо цилиндрическое, вал-шестерня), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D v16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование редуктора планетарного двухступенчатого

колесо_А4.cdw
крышка_А4.cdw
Редуктор.cdw
rpz33.docx
spez.spw
