Проектирование двухступенчатого планетарного редуктора

Балтийский государственный технический университет им. Д.Ф. Устинова
Кафедра деталей машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование двухступенчатого планетарного редуктора."
Санкт-Петербург 2011

В данном проекте рассматривается один из вариантов двухступенчатого планетарного редуктора. Произведены следующие виды расчетов:
1. Кинематический и силовой расчет
2. Определение диаметров зубчатых колес по критерию контактной выносливости зубьев
3. Определение размеров зубчатых колес планетарного редуктора из условия изгибной прочности зубьев
4. Определение размеров зубчатых колес планетарного редуктора из условия долговечности подшипников сателлитов
5. Проектировочный расчет валов
6. Расчет соединений
7. Расчет фундаментальных болтов
8. Расчет КПД редуктора
9. Расчет на нагрев и выбор смазки
10. Выбор электродвигателя

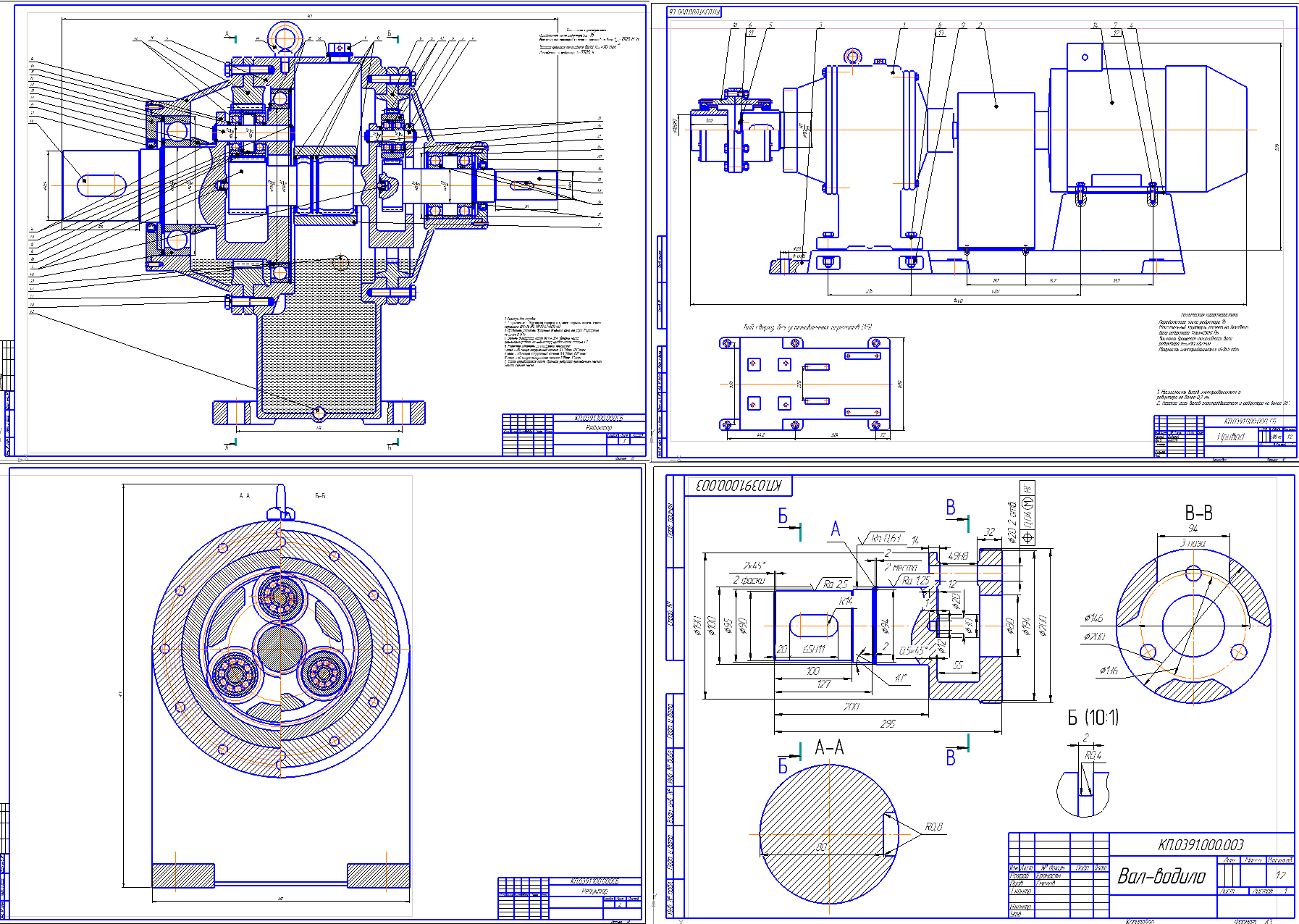

Графическая часть содержит чертеж проектируемого редуктора в двух видах, чертежи валов быстроходной и тихоходной ступеней, сборочный чертеж.
Курсовой проект содержит 3 листа формата А1, 2 листа формата А3 графической части, 2 спецификации, 17 страниц пояснительной записки выполненной в таблицах.

Техническая характеристика редуктора:
Передаточное число редуктора iобщ=16
Максимальный крутящий момент на тихоходном валу Т=1500 Н*м
Частота вращения тихоходного вала nтих=90 мин
Долговечность редуктора t=5500 ч

Техническая характеристика привода:
Передаточное число редуктора 16
Максимальный крутящий момент на выходном
валу редуктора Ттих=2500 Нм
Частота вращения тихоходного вала
редуктора nтих=90 об/мин
Мощность электродвигателя N=18,5 кВт

Состав: Редуктор (2), Вал-водило, Вал-шестерня, Привод (СБ), Спецификация (2), Расчет Язык документа

Софт: Компас-3D14 SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Проектирование двухступенчатого планетарного редуктора

Расчетно-пояснительная записка.doc
редуктор.spw
1 -.cdw
1 -.cdw
1 ਢ.cdw
1 । ( ).cdw
привод.spw
