Редуктор рычажный

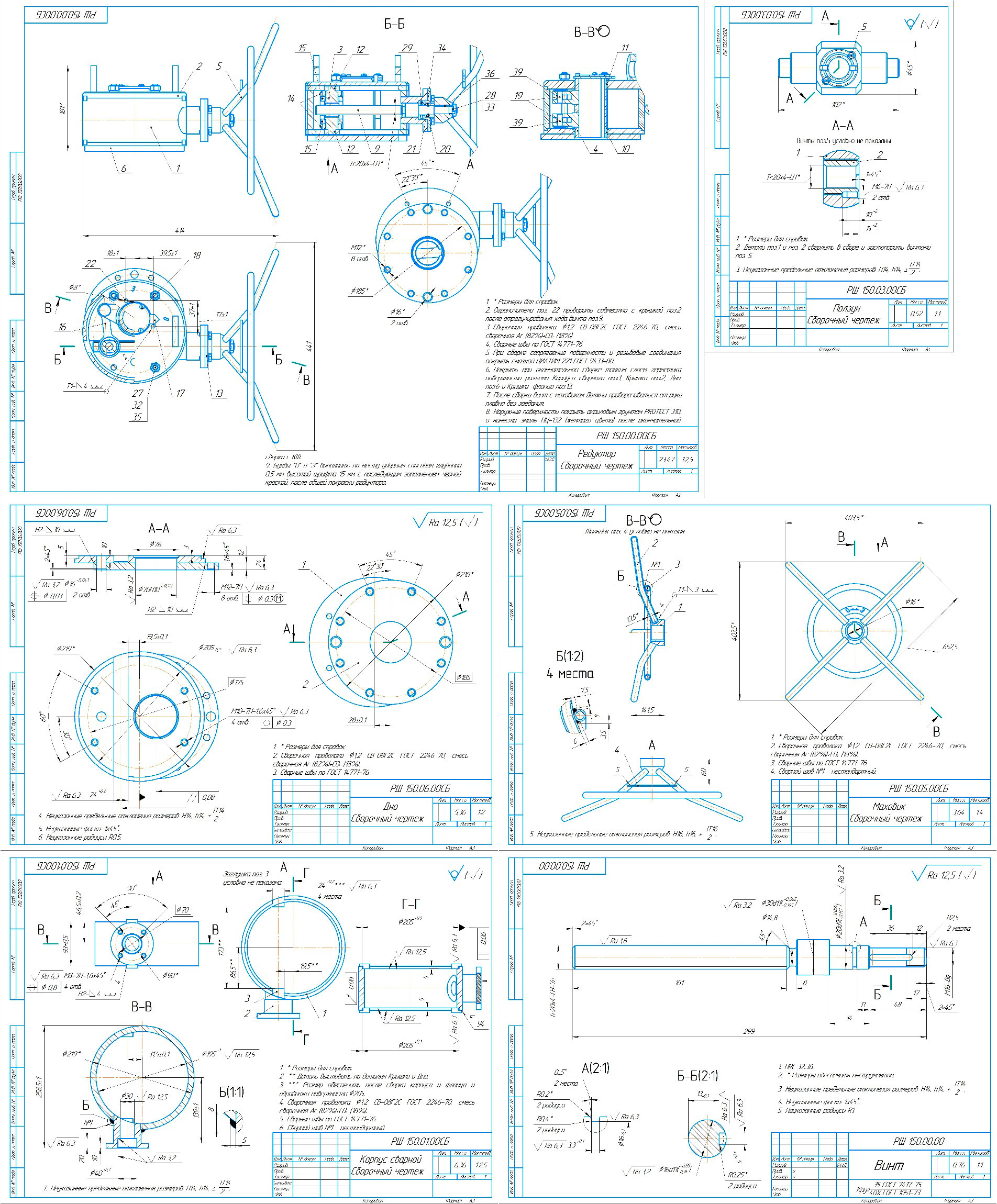

Рычажный редуктор четверть оборотный. Больше 40 чертежей в архиве. Используется в запорной арматуре, в частности кранов шаровых и затворах дисковых. Редуктор РШ150 допускает замену ручного маховика на многооборотный электропривод. Корпус имеет сварную конструкцию.

Состав: Сборочный чертеж, Деталировка, спецификация

Софт: КОМПАС-3D 11

Файлы:
Редуктор РШ150/
Редуктор РШ150/РШ_150.03.000_СБ_Ползун.cdw
Редуктор РШ150/РШ_150.00.000_Редуктор_ОЗН.02.022-2013.spw
Редуктор РШ150/РШ_150.05.000_Маховик.spw
Редуктор РШ150/РШ_150.00.008_Кольцо.cdw
Редуктор РШ150/РШ_150.05.002_Спица.cdw
Редуктор РШ150/РШ_150.01.003_Заглушка.cdw
Редуктор РШ150/РШ_150.00.001_Винт.cdw
Редуктор РШ150/РШ_150.02.000_Крышка.spw
Редуктор РШ150/РШ_150.03.002_Гайка.cdw
Редуктор РШ150/РШ_150.05.000_СБ_Маховик.cdw
Редуктор РШ150/РШ_150.00.011_Крышка_указателя_ОЗН.02.022-2013.cdw
Редуктор РШ150/РШ_150.04.001_Втулка.cdw
Редуктор РШ150/РШ_150.00.013_Кольцо_стопорное.cdw
Редуктор РШ150/РШ_150.02.000_СБ_Крышка.cdw
Редуктор РШ150/РШ_150.05.001_Втулка.cdw
Редуктор РШ150/РШ_150.00.009_Тяга.cdw
Редуктор РШ150/РШ_150.03.001_Ползун.cdw
Редуктор РШ150/РШ_150.06.001_Фланец.cdw
Редуктор РШ150/РШ_150.04.000_Рычаг_сварной.spw
Редуктор РШ150/РШ_150.00.005_Сухарь.cdw
Редуктор РШ150/РШ_150.01.000_Корпус_сварной.spw
Редуктор РШ150/РШ_150.06.000_СБ_Дно.cdw
Редуктор РШ150/РШ_150.01.000_СБ_Корпус_сварной.cdw
Редуктор РШ150/РШ_150.04.002_Плечо.cdw
Редуктор РШ150/РШ_150.03.000_Ползун.spw
Редуктор РШ150/РШ_150.05.004_Шильдик_ИИ_№281.cdw
Редуктор РШ150/РШ_150.02.001_Крышка_ОЗН.02.022-2013.cdw
Редуктор РШ150/РШ_150.06.000_Дно.spw
Редуктор РШ150/РШ_150.00.007_Кольцо.cdw
Редуктор РШ150/РШ_150.00.010_Указатель_ОЗН.02.022-2013.cdw
Редуктор РШ150/РШ_150.00.006_Крышка_фланца.cdw
Редуктор РШ150/РШ_150.06.002_Фланец.cdw
Редуктор РШ150/РШ_150.01.002_Фланец.cdw
Редуктор РШ150/РШ_150.01.001_Корпус.cdw
Редуктор РШ150/РШ_150.00.003_Втулка.cdw
Редуктор РШ150/РШ_150.00.012_Палец_ИИ_№297.cdw
Редуктор РШ150/РШ_150.00.014_Втулка.cdw
Редуктор РШ150/РШ_150.00.004_Кольцо.cdw
Редуктор РШ150/РШ_150.04.000_СБ_Рычаг_сварной_ОЗН.02.022-2013.cdw
Редуктор РШ150/РШ_150.00.000_СБ_Редуктор.cdw
Редуктор РШ150/РШ_150.05.003_Обруч.cdw
