Конкурс асов 3D-моделирования

Трехкулачковый рычажный патрон

Николаевский национальный университет кораблестроения им. Макарова
Кафедра технологии машиностроения
Николаев 2016

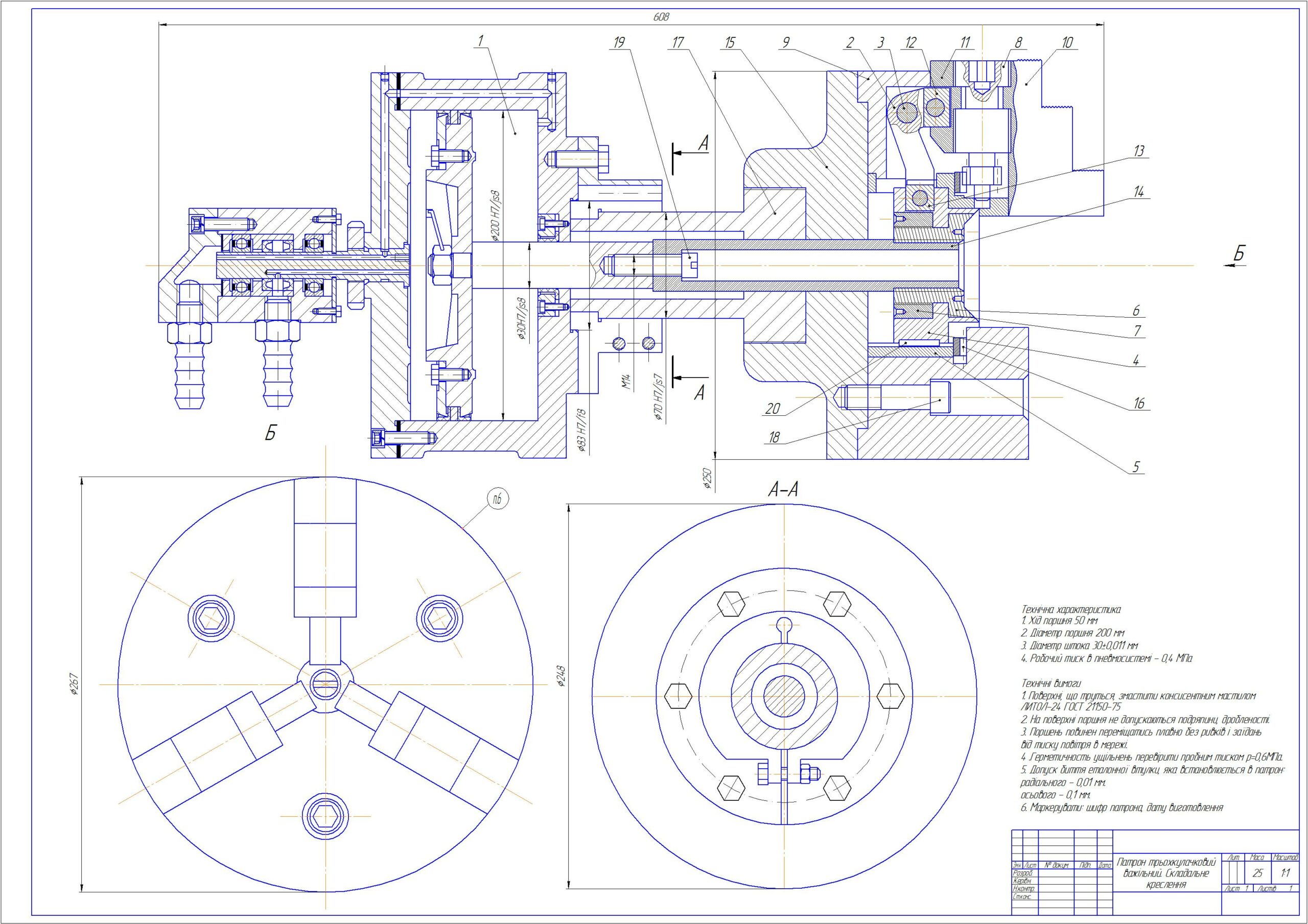

Чертеж трехкулачкового патрона А1, вес 25 кг. Ход поршня 50 мм, Диаметр поршня 200 мм
Диаметр штока 30±0,011 мм.
Спецификация 2 листа.

Состав: чертеж трехкулачкового патрона А1 + спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
Спецификация\Спецификация (1 лист) UA.cdw
Спецификация\Спецификация (2 лист) UA.cdw
рычажный патрон СБ.cdw
Спецификация
