Чертеж трехкулачкового рычажного патрона

0
622
61927
298
3
20

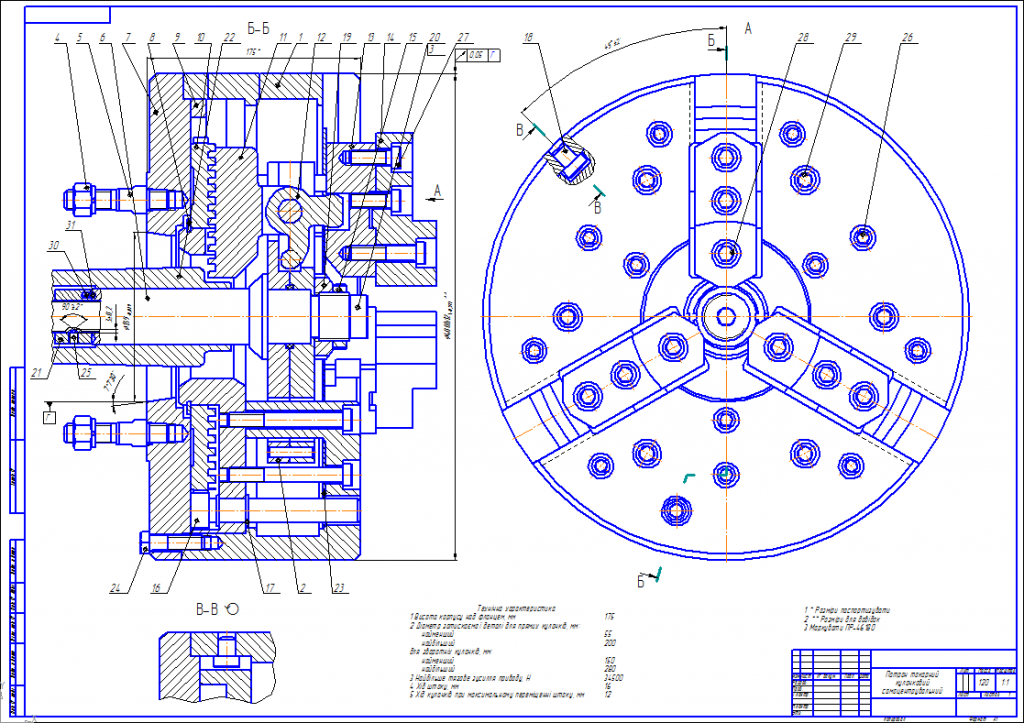

На чертеже изображен трехкулачковый самоцентрирующийся рычажный патрон для токарных станков. Диапазон диаметров зажимаемых деталей прямыми кулачками: 55-200 мм; обратными кулачками: 150-280 мм.
Новокаховский политехнический колледж Одесского национального политехнического университета.
Кафедра: Технология машиностроения.
Специальность: Основы обработки материалов резанием.

Технічна характеристика
1 Висота корпусу над фланцем, мм 175
2 Діаметр затискаємої деталі для прямих кулачків, мм:
найменший 55
найбільший 200
для зворотніх кулачків, мм:
найменший 150
найбільший 280
3 Найбільше тягове зусилля приводу, Н 34500
4 Хід штоку, мм 16
5 Хід кулачків при максимальному переміщенні штоку, мм 12
