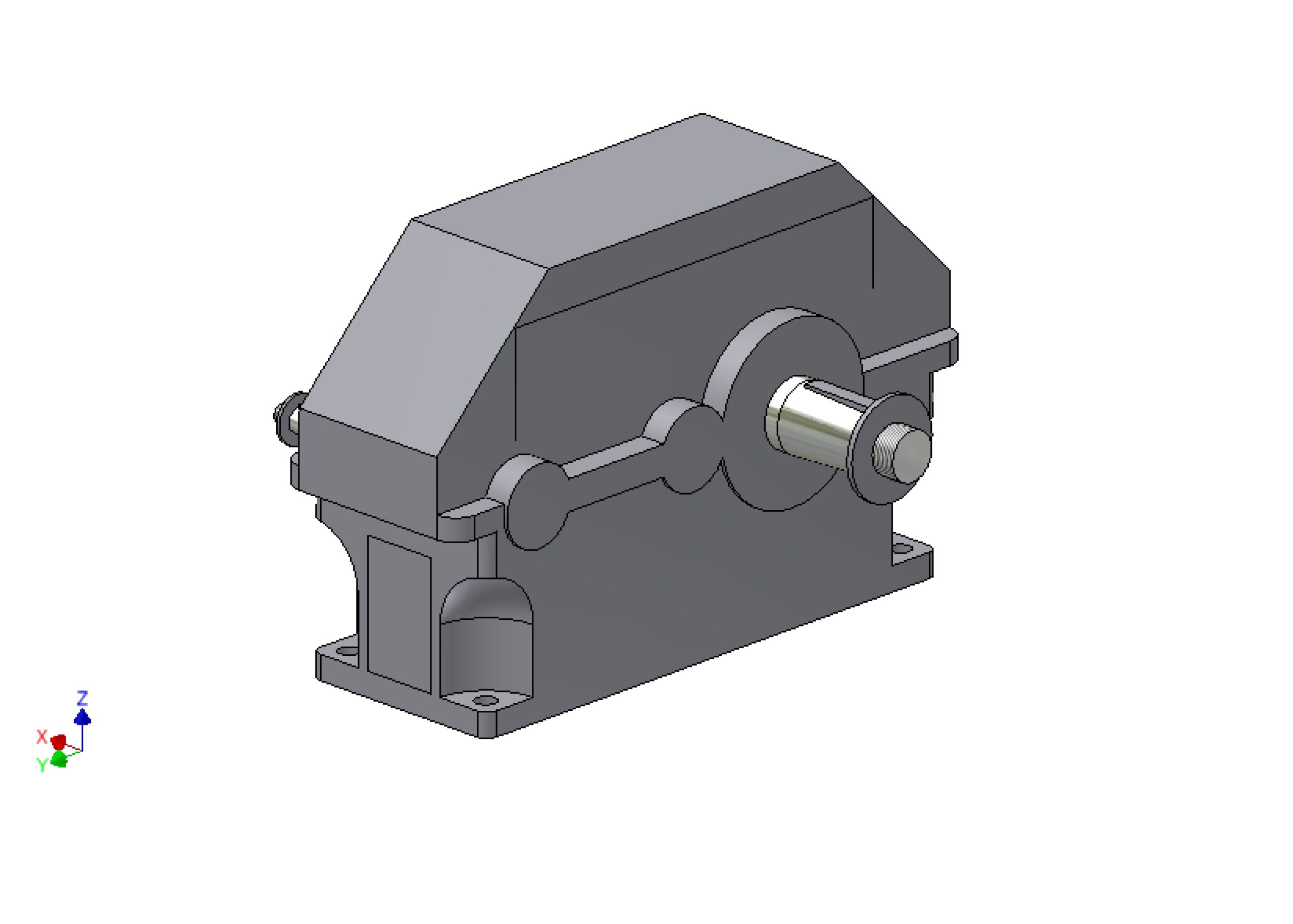

Редуктор цилиндрический двухступенчатый 1ЦУ-250-40-ХХ-КК-2У1
где:
1Ц2У - Тип редуктора;
2500 - Межосевое расстояние второй ступени;
40- Номинальное передаточное число;
ХХ - Вариант сборки;
КК -Исполнение концов валов;
2 - Категория точности по ГОСТ Р50891-96;
У1 - Климатическое исполнение и категория размещения.
Номинальный крутящий момент 5000 Нм.
Файл *.ipt (Inventor) параметрический! т.е. варьируется вариант сборки (расположение тихоходного вала), предусмотрена два варианта: 1ЦУ-250-40-12-КК-2У1 и 1ЦУ-250-40-21-КК-2У1. Поскольку в формате *.stp реализовать параметрический ряд невозможно, то приложены stp-файлы обоих вариантов сборки.
