Редуктор цилиндрический горизонтальный одноступенчатый 3D

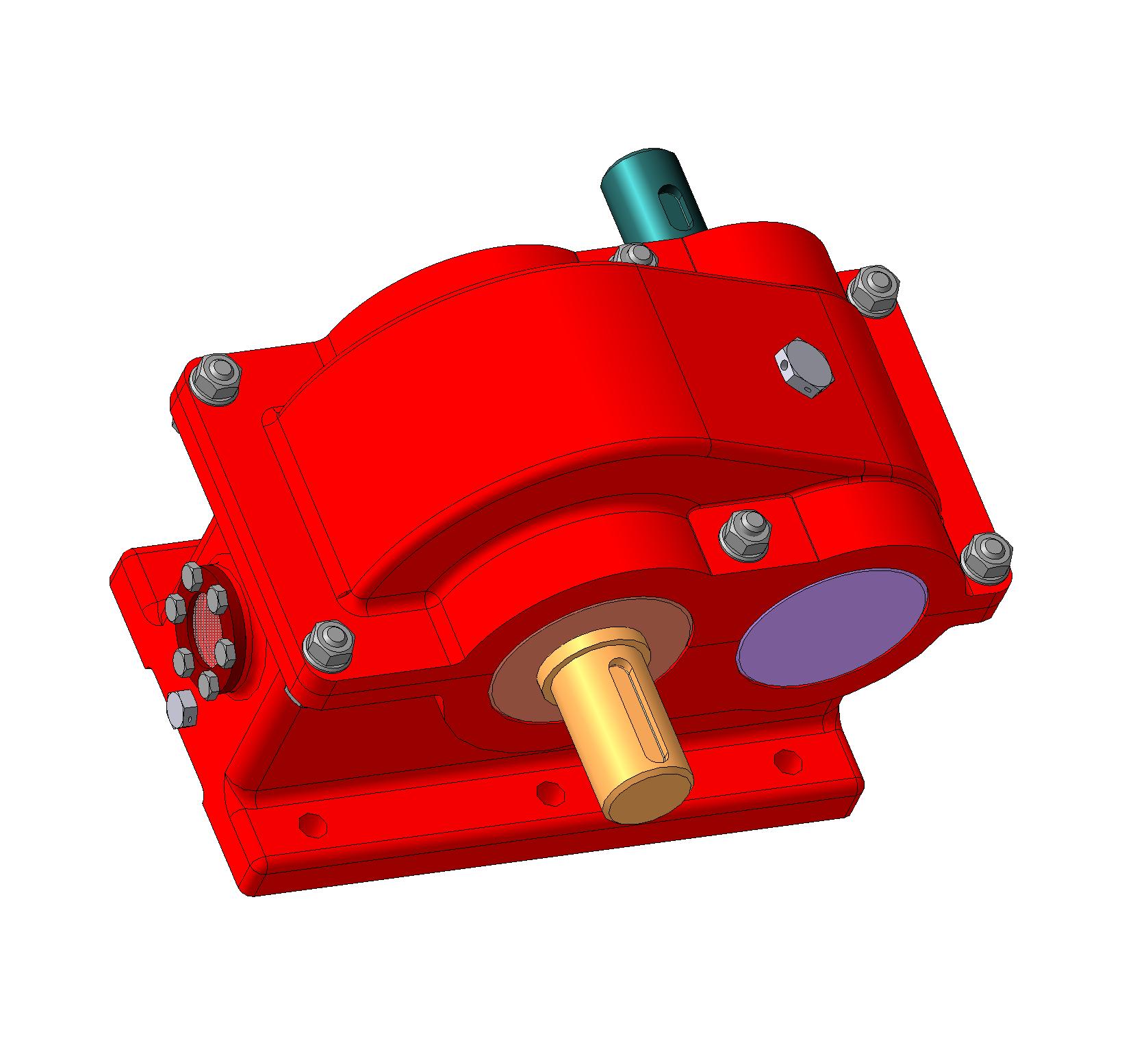

Редуктор цилиндрический одноступенчатый горизонтальный.Сборка включает в себя следующие детали: Корпус, вал шестерня (1шт), тихоходный вал, шестерня (1шт), шариковые радиальные подшипники, крышки, крепежные болты, шпонки, пробки. Редуктор предназначен для изменения крутящих моментов и частот вращения.Частота вращения тихоходного вала=145 об/мин, быстроходного=576 об/мин. Вращающий момент на тихоходном валу=288 Н*м, быстроходном=78, Н*м. Межосевое расстояние 105 мм. КПД 0,97.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический горизонтальный одноступенчатый 3D

Редуктор цилиндрический одноступенчатый\Вал тихоходный.m3d
Редуктор цилиндрический одноступенчатый\Вал-шестерня.m3d
Редуктор цилиндрический одноступенчатый\Деталь.m3d
Редуктор цилиндрический одноступенчатый\Зубчатое колесо.m3d
Редуктор цилиндрический одноступенчатый\Кольцо стопорное 1.m3d
Редуктор цилиндрический одноступенчатый\Кольцо стопорное.m3d
Редуктор цилиндрический одноступенчатый\Кольцо упорное 1.m3d
Редуктор цилиндрический одноступенчатый\Кольцо упорное 2.m3d
Редуктор цилиндрический одноступенчатый\Кольцо упорное подшипника.m3d
Редуктор цилиндрический одноступенчатый\Кольцо упорное.m3d
Редуктор цилиндрический одноступенчатый\Корпус верхняя часть.m3d
Редуктор цилиндрический одноступенчатый\Корпус.m3d
Редуктор цилиндрический одноступенчатый\Крышка 1.m3d
Редуктор цилиндрический одноступенчатый\Крышка глухая 1.m3d
Редуктор цилиндрический одноступенчатый\Крышка глухая.m3d
Редуктор цилиндрический одноступенчатый\Крышка подшипника 1.m3d
Редуктор цилиндрический одноступенчатый\Крышка подшипника глухая 1.m3d
Редуктор цилиндрический одноступенчатый\Крышка подшипника.m3d
Редуктор цилиндрический одноступенчатый\Крышка смотрового окна.m3d
Редуктор цилиндрический одноступенчатый\Крышка.m3d
Редуктор цилиндрический одноступенчатый\Модель _ Крышка подшипника 1.m3d
Редуктор цилиндрический одноступенчатый\Подшипник 1.m3d
Редуктор цилиндрический одноступенчатый\Подшипник.m3d
Редуктор цилиндрический одноступенчатый\Рама.m3d
Редуктор цилиндрический одноступенчатый\Сапун.m3d
Редуктор цилиндрический одноступенчатый\Сборка Разнесенная.a3d
Редуктор цилиндрический одноступенчатый\Стекло.m3d
Редуктор цилиндрический одноступенчатый\Шпонка под зубчатое колесо.m3d
Редуктор цилиндрический одноступенчатый
