Редуктор цилиндрический двухступенчатый горизонтальный 1Ц2У-130.

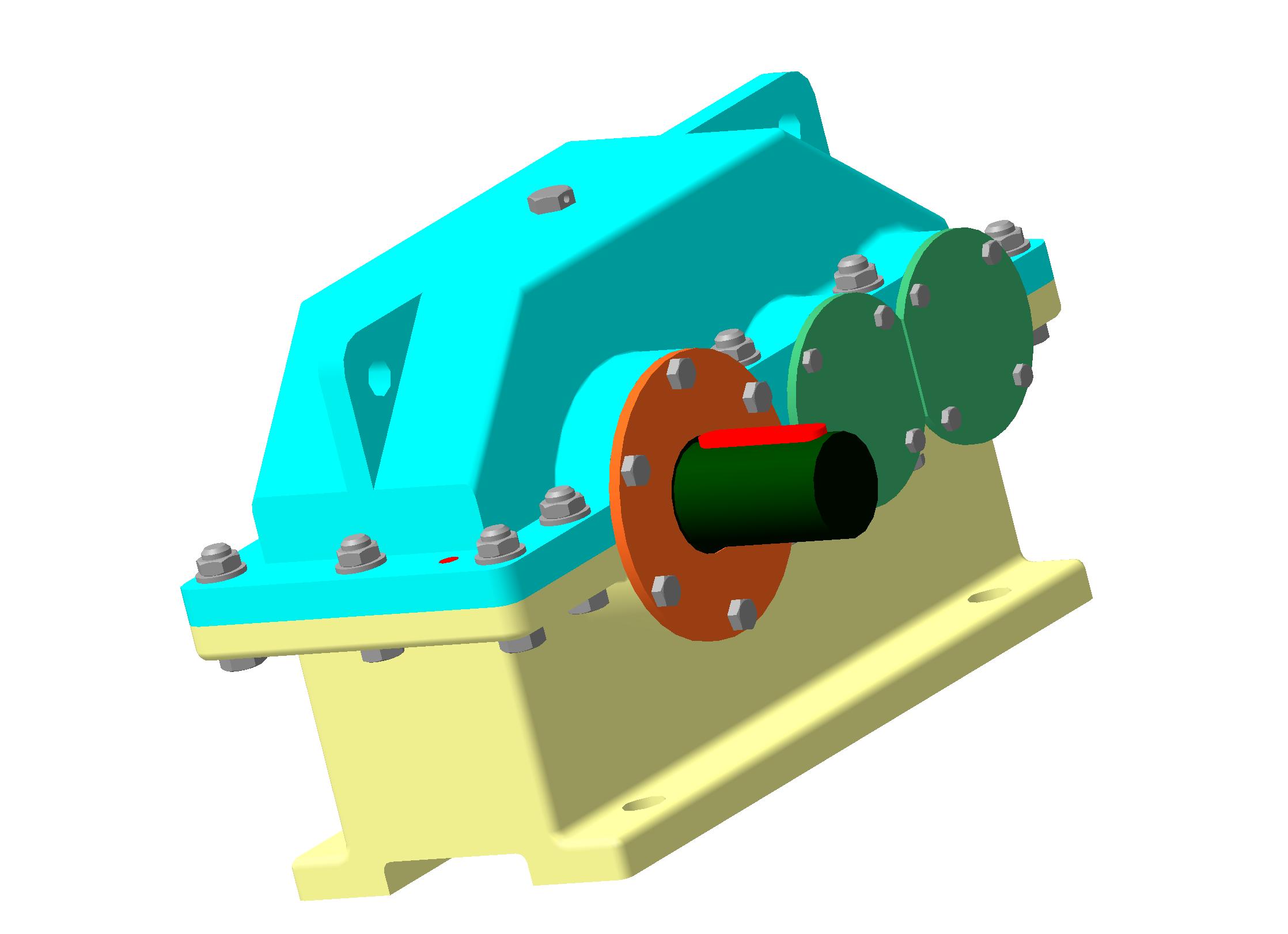

Редуктор цилиндрический двухступенчатый горизонтальный. Прототип редуктора 1Ц2У-125.Изменения в конструкции: изменено межосевое расстояние на 130мм, корпус редуктора, его транспортировочные проушины, крепежные отверстия, добавлена пробка сапуна (для выхода газов), контроля и слива масла, были выполнены 2 отверстия со штифтами для центровки верхнего корпуса.Сборка включает в себя следующие детали: Корпус, вал шестерня (2шт), тихоходный вал, шестерни (2шт), шариковые радиальные подшипники, крышки, крепежные болты, шпонки, пробки. Редуктор предназначен для изменения крутящих моментов и частот вращения.Частота вращения тихоходного вала=145 об/мин, быстроходного=2900 об/мин. Вращающий момент на тихоходном валу=630 Н*м, быстроходном=34 Н*м.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 16

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический двухступенчатый горизонтальный 1Ц2У-130.

Редуктор цилиндрический двухступенчатый\Probka_s_sapunom.m3d
Редуктор цилиндрический двухступенчатый\быстроходный вал.m3d
Редуктор цилиндрический двухступенчатый\втулка 100.m3d
Редуктор цилиндрический двухступенчатый\втулка 72 .m3d
Редуктор цилиндрический двухступенчатый\втулка промежуточны вал.m3d
Редуктор цилиндрический двухступенчатый\втулка тихоходный вал.m3d
Редуктор цилиндрический двухступенчатый\Деталь _ подшипник 211.m3d
Редуктор цилиндрический двухступенчатый\звездочка.m3d
Редуктор цилиндрический двухступенчатый\зубчатое колесо промежуточный вал.m3d
Редуктор цилиндрический двухступенчатый\зубчатое колесо тихоходного вала.m3d
Редуктор цилиндрический двухступенчатый\корпус.m3d.bak.m3d
Редуктор цилиндрический двухступенчатый\крышка корпуса редакт.m3d
Редуктор цилиндрический двухступенчатый\крышка подш 72.m3d
Редуктор цилиндрический двухступенчатый\крышка подшибн 100.m3d
Редуктор цилиндрический двухступенчатый\крышка подшибн 100с отв.m3d
Редуктор цилиндрический двухступенчатый\подшипник 207.m3d
Редуктор цилиндрический двухступенчатый\подшипник 211.m3d
Редуктор цилиндрический двухступенчатый\полумуфта.m3d
Редуктор цилиндрический двухступенчатый\промежуточны вал.m3d
Редуктор цилиндрический двухступенчатый\промежуточный вал.m3d
Редуктор цилиндрический двухступенчатый\Сборка редуктора.a3d
Редуктор цилиндрический двухступенчатый\тихоходный вал.m3d
Редуктор цилиндрический двухступенчатый\шпонка под муфту на быстроходном валу.m3d
Редуктор цилиндрический двухступенчатый\шпонка под муфту тихоходный вал.m3d
Редуктор цилиндрический двухступенчатый\шпонка промежуточного вала.m3d
Редуктор цилиндрический двухступенчатый\шпонка161045.m3d
