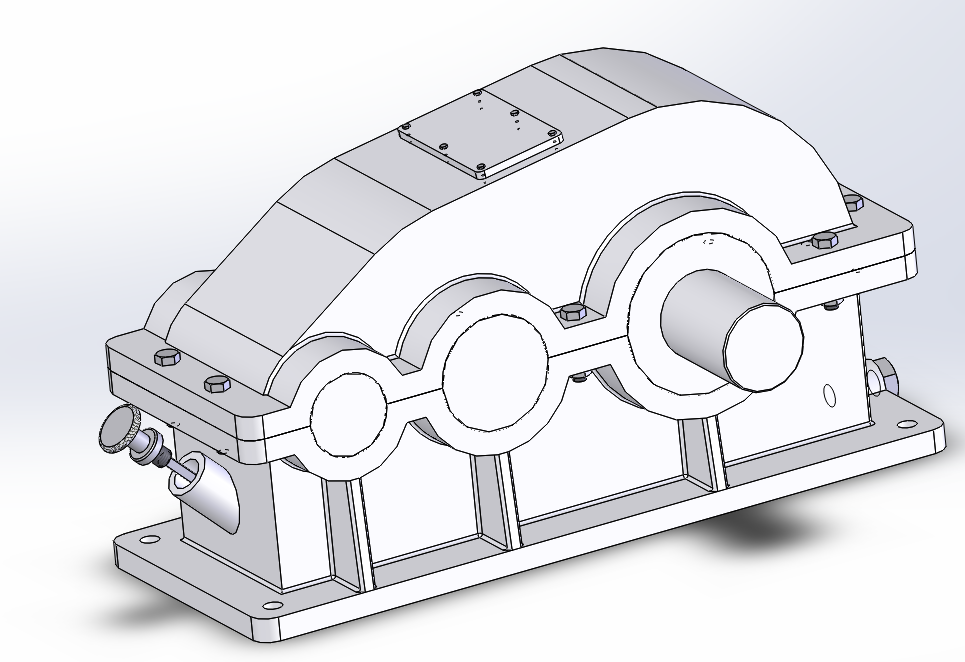

Цилиндрический двухступенчатый редуктор 1Ц2У-140

Цилиндрический двухступенчатый редуктор 1Ц2У-140 — механическое приспособление, передающее энергию вращения от одного вала к другому. Применяется в машиностроении.
Технические характеристики:
Номинальный вращающий момент на выходном валу = 2700 Нм;
Допускаемая радиальная нагрузка на входном валу = 3500 Н;
Допускаемая радиальная нагрузка на выходном валу = 9000 Н;
Масса = 800 кг.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работает постоянно или с периодическими остановками;
- вращение валов в любую сторону;
- работает при запыленности воздуха не более 10 мг/м3.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2014

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Цилиндрический двухступенчатый редуктор 1Ц2У-140

Редуктор/
Редуктор/1 СТУПЕНЬ/
Редуктор/1 СТУПЕНЬ/LH Helical gear 1.5M 85T.SLDPRT
Редуктор/1 СТУПЕНЬ/RH Helical gear 1.5M 24T.SLDPRT
Редуктор/2 СТУПЕНЬ/
Редуктор/2 СТУПЕНЬ/LH Helical gear 3M 65T.SLDPRT
Редуктор/2 СТУПЕНЬ/RH Helical gear 3M 26T.SLDPRT
Редуктор/Болты и гайки/
Редуктор/Болты и гайки/Болт M2x10 ГОСТ 7805-70 На крышку.SLDPRT
Редуктор/Болты и гайки/Болт M8x50 ГОСТ 15589-70.sldprt
Редуктор/Болты и гайки/Болт для слива масла M16x30 ГОСТ 15589-70.SLDPRT
Редуктор/Болты и гайки/Гайка M8 ГОСТ 5927-70.sldprt
Редуктор/ВАЛ1.SLDPRT
Редуктор/ВАЛ2.SLDPRT
Редуктор/ВАЛ3.SLDPRT
Редуктор/КОРПУС.SLDPRT
Редуктор/КРЫШКА.SLDPRT
Редуктор/КРЫШКИ/
Редуктор/КРЫШКИ/крышка вал 1 ВЫРЕЗ.SLDPRT
Редуктор/КРЫШКИ/крышка вал 1.SLDPRT
Редуктор/КРЫШКИ/крышка вал 2.SLDPRT
Редуктор/КРЫШКИ/крышка вал 3 ВЫРЕЗ.SLDPRT
Редуктор/КРЫШКИ/крышка вал 3.SLDPRT
Редуктор/КРЫШКИ/Люк на крышке.SLDPRT
Редуктор/ПОДШИПНИКИ/
Редуктор/ПОДШИПНИКИ/Подшипник 50205 ГОСТ 2893-73-V1 25.SLDPRT
Редуктор/ПОДШИПНИКИ/Подшипник 50207 ГОСТ 2893-73-V2 35.SLDPRT
Редуктор/ПОДШИПНИКИ/Подшипник 50211 ГОСТ 2893-73 55.SLDPRT
Редуктор/Сборка.SLDASM
Редуктор/Сборка.spfpdm
Редуктор/Щуп.SLDPRT
