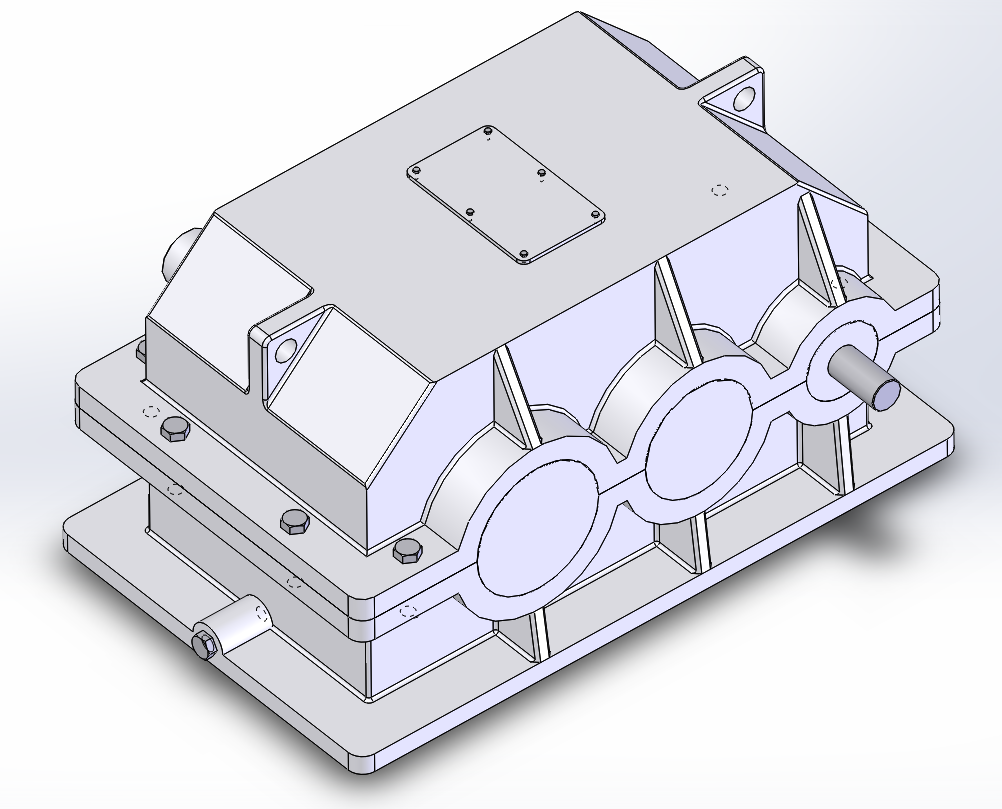

Цилиндрический двухступенчатый редуктор 1Ц2У-225

Цилиндрический двухступенчатый редуктор 1Ц2У-225 — механическое приспособление, передающее энергию вращения от одного вала к другому. Применяется в машиностроении.
Технические характеристики:
Номинальный вращающий момент на выходном валу = 4000 Нм;
Допускаемая радиальная нагрузка на входном валу = 3000 Н;
Допускаемая радиальная нагрузка на выходном валу = 8000 Н;
Масса = 700 кг.
Условия применения:
- нагрузка постоянная и переменная, одного направления и реверсивная;
- работает постоянно или с периодическими остановками;
- вращение валов в любую сторону;
- работает при запыленности воздуха не более 10 мг/м3.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 2014

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Цилиндрический двухступенчатый редуктор 1Ц2У-225

Компьютерное проектирование 3D редуктор/
Компьютерное проектирование 3D редуктор/1 ступень/
Компьютерное проектирование 3D редуктор/1 ступень/вал шестерня быстроходная ISO - RH Helical gear 4M 21T 14HA 20PA 50FW ---21A50H90L50.0N.SLDPRT
Компьютерное проектирование 3D редуктор/1 ступень/колесо быстроходная ISO - LH Helical gear 4M 76T 14HA 20PA 45FW ---76C125H90L75.0N.sldprt
Компьютерное проектирование 3D редуктор/2 ступень/
Компьютерное проектирование 3D редуктор/2 ступень/колесо тихоходное ISO - LH Helical gear 5M 60T 14HA 20PA 65FW ---60C160H120L95.0N.SLDPRT
Компьютерное проектирование 3D редуктор/2 ступень/шестерня тихоходая ISO - RH Helical gear 5M 27T 14HA 20PA 75FW ---27A75H50L75.0N.sldprt
Компьютерное проектирование 3D редуктор/Болты и гайки/
Компьютерное проектирование 3D редуктор/Болты и гайки/Болт M20x75 ГОСТ 7808-70 для слива масла.SLDPRT
Компьютерное проектирование 3D редуктор/Болты и гайки/Болт M20x80 ГОСТ 7808-70.sldprt
Компьютерное проектирование 3D редуктор/Болты и гайки/Болт M4x10 ГОСТ 7805-70.sldprt
Компьютерное проектирование 3D редуктор/Болты и гайки/Гайка M20 ГОСТ 5927-70.sldprt
Компьютерное проектирование 3D редуктор/вал 3.SLDPRT
Компьютерное проектирование 3D редуктор/вал2.SLDPRT
Компьютерное проектирование 3D редуктор/корпус.SLDPRT
Компьютерное проектирование 3D редуктор/крышка.SLDPRT
Компьютерное проектирование 3D редуктор/крышки/
Компьютерное проектирование 3D редуктор/крышки/Крышка вал1 отверстие.SLDPRT
Компьютерное проектирование 3D редуктор/крышки/Крышка вал1.SLDPRT
Компьютерное проектирование 3D редуктор/крышки/Крышка вал2.SLDPRT
Компьютерное проектирование 3D редуктор/крышки/Крышка вал3 отверстие.SLDPRT
Компьютерное проектирование 3D редуктор/крышки/Крышка вал3.SLDPRT
Компьютерное проектирование 3D редуктор/крышки/крышка люка.SLDPRT
Компьютерное проектирование 3D редуктор/подшипники/
Компьютерное проектирование 3D редуктор/подшипники/Подшипник 310 ГОСТ 8338-75 вал1.SLDPRT
Компьютерное проектирование 3D редуктор/подшипники/Подшипник 315 ГОСТ 8338-75 вал2.SLDPRT
Компьютерное проектирование 3D редуктор/подшипники/Подшипник 319 ГОСТ 8338-75-V1 вал3.SLDPRT
Компьютерное проектирование 3D редуктор/Сборка1.DWG
Компьютерное проектирование 3D редуктор/Сборка1.SLDASM
