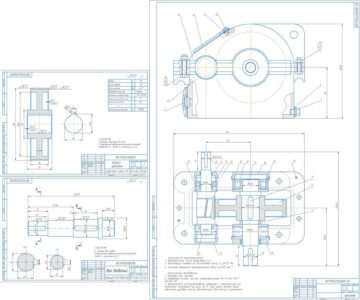

Редуктор цилиндрический общего назначения

0
44
506
0
0

Кіровоградський національний технічний університет
Кафедра експлуатації та ремонту машин
Курсова робота
З курсу: «Взаємозамінність, стандартизація та технічні вимірювання»
на тему: Редуктор циліндричний загального призначення
м. Кіровоград – 2017 рік

Технічна характеристика:
Обертовий момент у зєднанні з натягом, Моб = 200 Нм;
Зусилля у зєднанні з натягом, Q = 800 Н;
Кількість обертів вала, n = 1200 об/хв;
Навантаження на підшипниках кочення, R = 1200 Н;
Замикальна ланка розмірного ланцюга, A0 = 1±0,25 мм.

Зміст
Вступ
1. Розрахунок посадок з натягом
2. Вимірювальні засоби
3. Калібри гладкі
4. Розрахунок посадок зєднань призматичними шпонками
5. Розрахунок посадок зєднань сегментними шпонками
6. Розрахунок посадок прямо бічних шліцьових зєднань
7. Розрахунок посадок евольвент них шліцьових зєднань
8. Зєднання з підшипниками кочення
9. Зєднання з підшипниками ковзання
10. Перехідні посадки
11. Різьбові зєднання
12. Зубчасті зачеплення
13. Розрахунок розмірних ланцюгів методом повної взаємозамінності
Список використаних джерел



Автор
verify
Дата
18.03.2017
Язык
Украинский

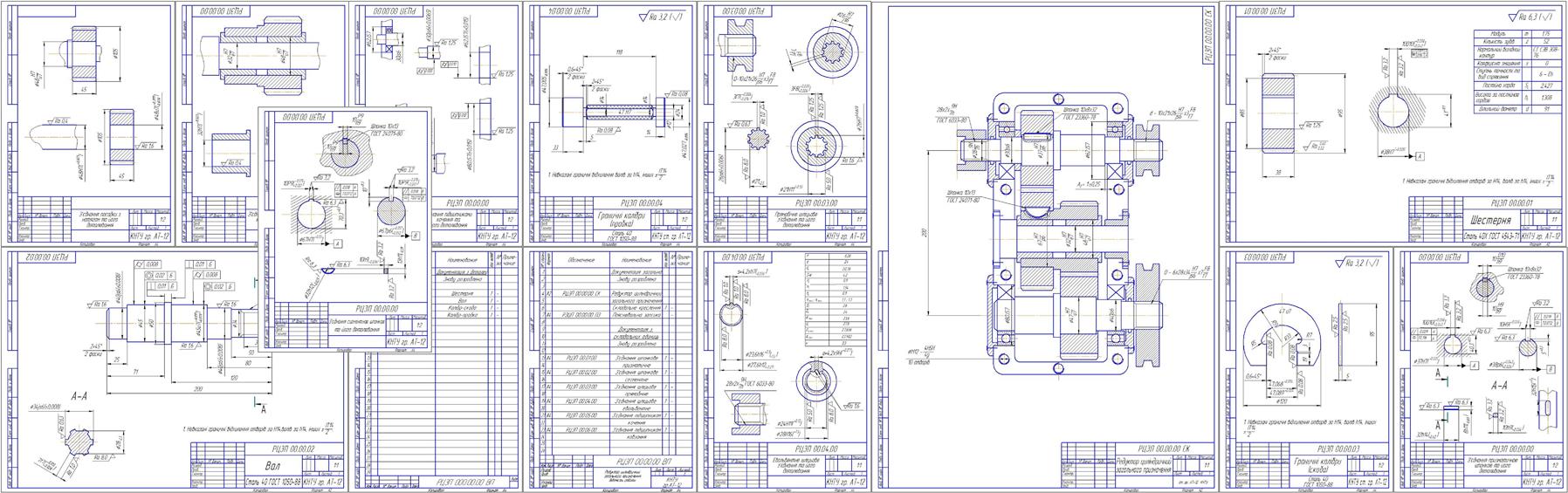

Состав
Вал (ВО), Відомість 2 шт, З'єднання евольвентне, Посадка з натягом, Підшипники кочення (ВО), Підшипники ковзання (ВО), Калібр пробка (ВО), Калібр скоба (ВО), З'єднання прямобічне, Редуктор (ВО), Шестерня (ВО), Шпонка призматична (ВО), Шпонка сигментна, ПЗ, Титульний аркуш
Софт
КОМПАС-3D 16 Как открыть?
Содержимое архива
  • Вал.cdw
  • Шестерня.cdw
  • Курсовой ВСТВ.docx
  • Евольвентне шліцьове.cdw
  • Пробка.cdw
  • Підшипники ковзання.cdw
  • Підшипники кочення.cdw
  • Натяг.cdw
  • Шпонка сигментна.cdw
  • Шпонка призматична.cdw
  • Скоба.cdw
  • Відомість.cdw
  • Відомість(продовження).cdw
  • Титулка курсової.docx
  • прямобічне шліцьове.cdw
  • Редуктор.cdw
