КОМПАС 3D 18

Редуктор цилиндрический одноступенчатый. Расчет привода ленточного конвейера

ПГУ
Кафедра транспортных машин
Курсовой проект по дисциплине "ДМиОК"
На тему: "Привод к ленточному конвейеру"

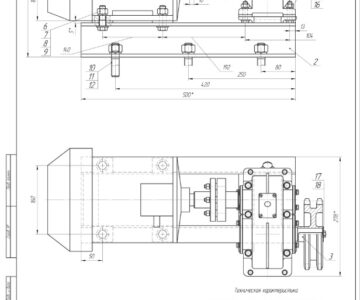

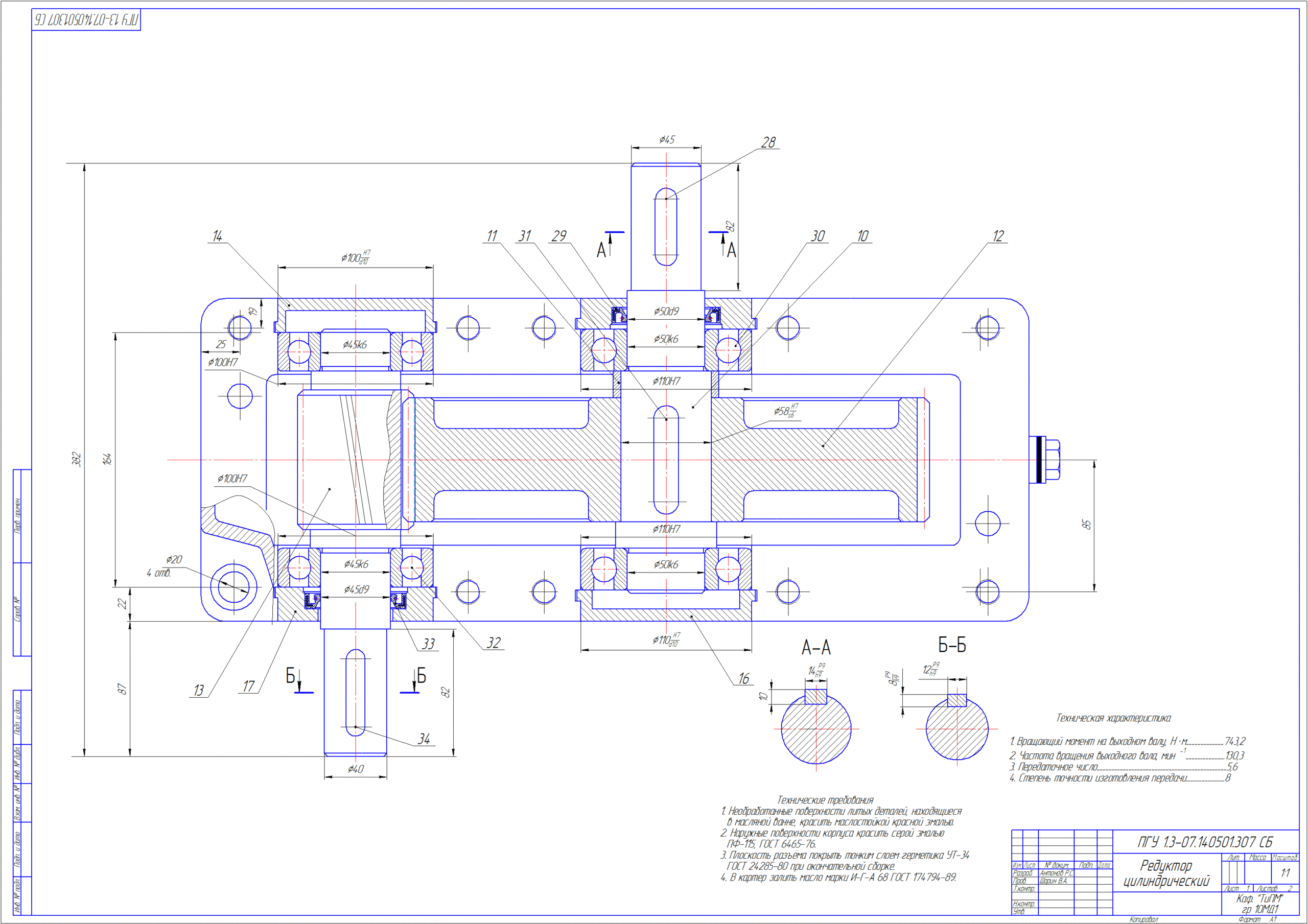

Техническая характеристика редуктора
1. Вращающий момент на выходном валу, Н ·м..........................743,2
2. Частота вращения выходного вала, мин...........................130,3
3. Передаточное число...............................................5,6
4. Степень точности изготовления передачи...........................8

Данный курсовой проект состоит из пояснительной записки и графической части. В пояснительной записке приведен расчет привода к ленточному конвейеру, выполненный на 50 листах, в которых подробно расписана методика кинематического расчета привода и выбора электродвигателя и проведен проектный расчет на прочность зубчатых передач.

Исходные данные:
Uред=5,6
Uцеп=3,55
nдв=730 об\мин

Содержание
1. Кинематический расчет привода и выбор электродвигателя…......4
1.1. Выбор электродвигателя….............................................................4
1.2. Кинематический расчет привода…………………………………5
2. Проектный расчет на прочность зубчатой передачи редуктора….8
2.1. Выбор материала шестерни и колеса…………………………….8
2.2. Определение допускаемых напряжений……………………. …..9
2.2.1. Допускаемые контактные напряжения………………………10
2.2.2. Допускаемые напряжения изгиба зубьев…………………….11
2.3. Проектный расчет на прочность закрытой цилиндрической зубчатой передачи редуктора……………………………………........12
3. Расчет цепной передачи редуктора……………………………….21
4. Определение компоновочных размеров редуктора………….........24
5. Расчет соединения вал-ступица…………………………………….27
6. Расчет тихоходного вала редуктора………………………………..28
7. Выбор подшипников качения………………………………………36
Список используемой литературы……………………………………40

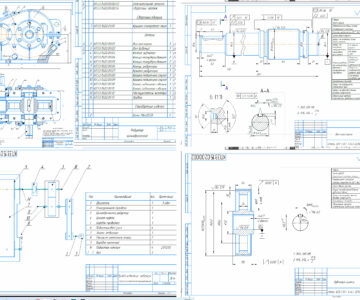

Состав: ПЗ, Деталировка (вал\зубчатое колесо\крышка), карта смазки, спецификации, Редуктор (СБ), Общий вид привода Язык документа

Софт: КОМПАС-3D 15.1

Сайт: www

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор цилиндрический одноступенчатый. Расчет привода ленточного конвейера

Просмотр файлов
Спецификация на привод.cdw
Титульный лист.doc
Чертежи/
Чертежи/~$.1 вид Чертеж.cd~
Чертежи/А1.1 вид Чертеж.cdw
Чертежи/А1.1 вид Чертеж.gif
Чертежи/А1.2вид Чертеж.cdw
Чертежи/ВАЛ.cdw
Чертежи/зубчатое колесо.cdw
Чертежи/Крышка редуктора.cdw
Чертежи/общий привод.cdw
Чертежи/Спецификация.spw
Карта смазки.docx
приложения.docx
Реферат.doc
Пояснительная записка.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
