Привод ленточного конвейера с одноступенчатым цилиндрическим редуктором и барабаном

Юго-Западный государственный университет
Кафедра машиностроительных технологий и оборудования
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Привод ленточного конвейера с одноступенчатым цилиндрическим редуктором и барабаном"
Курск 2012

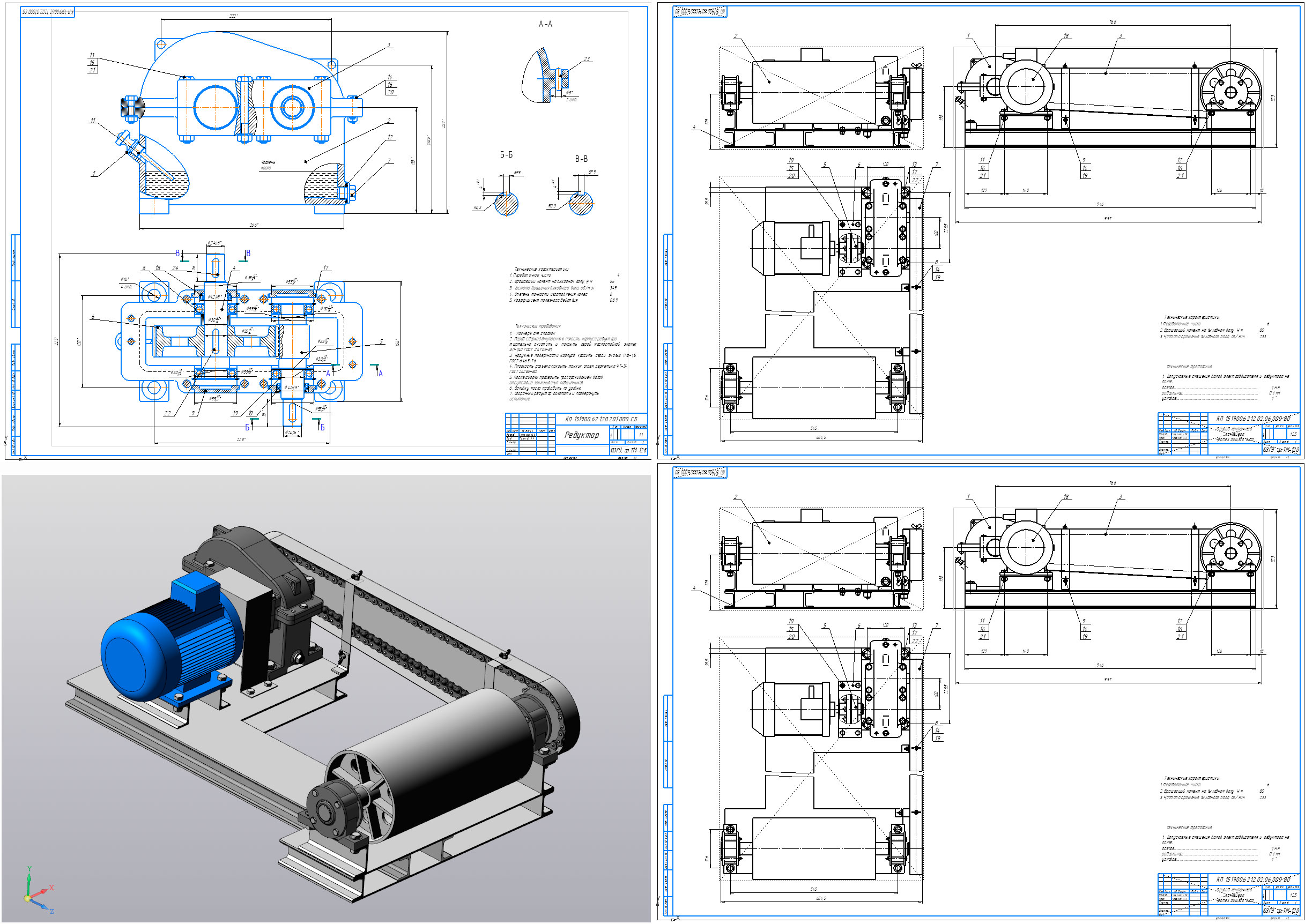

В данном курсовом проекте спроектирован привод, состоящий из электродвигателя, соединенного посредством муфты с быстроходным валом одноступенчатого цилиндрического редуктора, кроме того, на основании предварительных расчетов выбран необходимый по мощности электродвигатель. Зубчатая редукторная передача выбрана в соответствии с техническим заданием прямозубой. Произведен кинематический расчет, выбран электродвигатель, спроектированы валы и корпус редуктора. Проверены на прочность шпонки. На основании проведенных расчетов выполнены чертежи на редуктор и детали редуктора.

Технические характеристики редуктор:
1. Передаточное число 4
2. Вращающий момент на выходном валу, Н м 56
3. Частота вращения выходного вала, об/мин 349
4. Степень точности изготовления колес 8
5. Коэффициент полезного действия 0.89

Технические характеристики привод:
1. Передаточное число 6
2. Вращающий момент на выходном валу, Н м 80
3. Частота вращения выходного вала, об/мин 233

СОДЕРЖАНИЕ
Задание на курсовой проект 4
Введение 5
1. Описание устройства привода 6
2. Кинематический расчет 7
2.1 Определение общего КПД привода 7
2.2 Определение мощности электродвигателя и подбор электродвигателя по каталогу 7
2.3 Определение вращающих моментов и мощностей на валах редуктора и их частот вращения 7
2.4 Предварительные значения диаметров валов 8
3. Расчет зубчатой передачи 10
3.1 Материалы зубчатых колес 10
3.2 Расчет прочностных параметров зубчатой передачи 10
4. Ориентировочный расчет и конструирование валов 20
4.1 Предварительные значения диаметров валов, подбор муфты 20
4.2 Расстояния между деталями передач 21
4.3. Выбор подшипников 22
4.4. Конструктивные размеры 22
5. Расчет цепной передачи 24
6. Конструктивные размеры элементов корпуса редуктора 30
7. Конструирование зубчатого колеса 34
8. Уточненный расчет валов 35
8.1 Построение эпюр нагружения валов 35
8.2. Расчет валов на прочность при изгибе и кручении 40
9. Расчет подшипников качения 44
10. Расчет шпоночных соединений 46
11. Расчет муфты 48
12. Выбор смазки для зубчатой передачи и подшипников 50
13. Рекомендуемые посадки деталей 51
Заключение 52
Список используемой литературы 53
