Редуктор цилиндрическо-червячный

1 Передаточное число редуктора 31,5
2 Вращающий момент на выходном валу, Н*м 170,01
3 Частота вращения выходного вала, мин 90,47

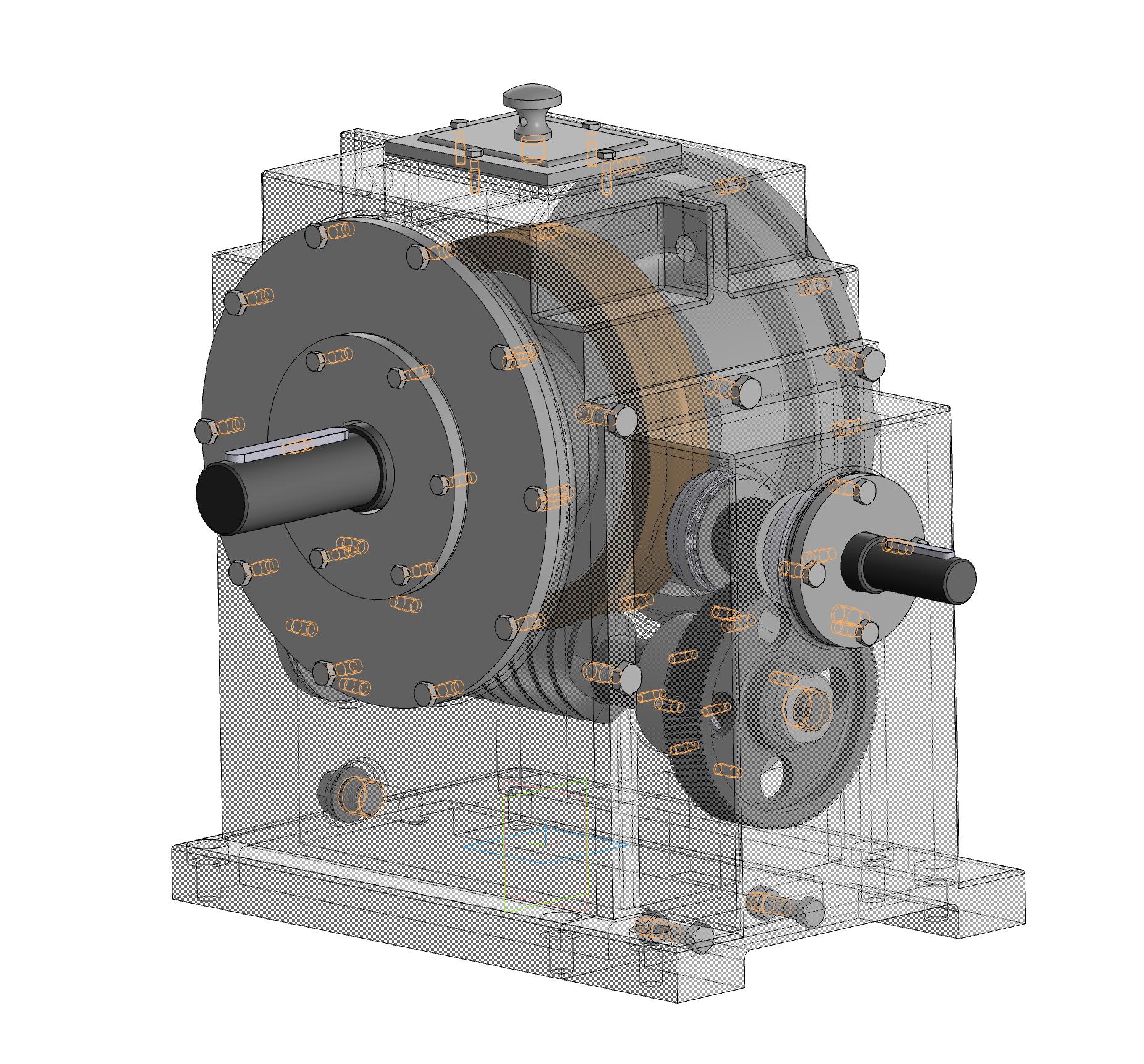

Состав: 3D Сборка

Софт: КОМПАС-3D 20.0.1

Файлы:

Каталог
Машиностроение и механика
Детали машин
Редукторы
Редуктор цилиндрическо-червячный

01.01.001 - Ступица.m3d

01.016 - Крышка торцовая.m3d

01.004 - Корпус редуктора.m3d

01.012 - Втулка.m3d

01.028 - Кольцо регулировочное.m3d

01.019 - Крышка подшипника.m3d

01.010 - Стакан.m3d

01 СБ - Цилиндро-червячный редуктор.a3d

01.01.002 - Обод.m3d

01.029 - Кольцо регулировочное.m3d

01.023 -Отдушина.m3d

01.024 - Крышка люка.m3d

01.022 - Маслоуказатель.m3d

01.013 - Маслоотражающее кольцо.m3d

01.008 - Выходной вал.m3d

01.005 - Крышка редуктора.m3d

01.020 - Крышка подшипника.m3d

01.011 - Втулка.m3d

01.006 - Входной вал.m3d

01.01 СБ - Червячное колесо.a3d

01.026 - Прокладка маслоуказателя.m3d

01.009 - Колесо зубчатое 1-й ступени.m3d

01.025 - Прокладка пробки.m3d

01.027 - Прокладка люка.m3d

01.007 - Промежуточный вал.m3d

01.018 - Крышка подшипника.m3d

01.021 - Пробка сливная.m3d

01.014 - Маслоотражающее кольцо.m3d

01.017 - Крышка торцовая.m3d
