Трёхмерная модель сборки и чертежи для изготовления демонстрационной модели коробки передач редуктора

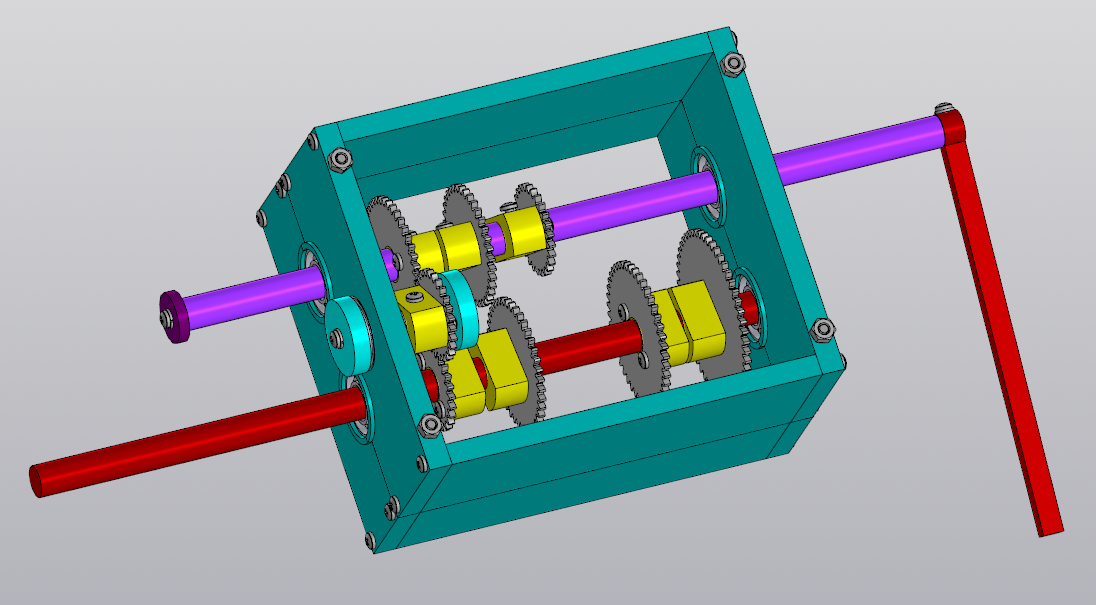

Демонстрационная модель коробки передач редуктора для учебных заведений, включающая в себя твердотельные модели деталей сборки с историей построения, деталировку, техническую документацию на сборочную единицу. Габаритные размеры в мм.: 542(Д)х170(Ш)х114(В). Масштаб сборки 1:4, масштаб деталей 2:1, 1:1, 1:2, 1:2,5.

3D Модели 3D Сборка действующая модель демонстрационная модель демонстрационное пособие Коробка передач механическая передача Наглядное пособие Проектирование редуктора Редуктор учебная модель учебное пособие шестеренчатая передача шестерни

Автор

user-7405982

Дата

11.11.2024

Язык

Русский

Состав

вал, Ведомый вал, Ведущий вал, Втулка, Коробка передач в сборе, Корпус верх дет.1, Корпус верх дет.2, Корпус верх дет.3, Корпус низ дет.1, Корпус низ дет.2, Корпус низ дет.3, Крышка малая, Крышка большая, Ручка, Спецификация Сборка коробки передач редуктора, Шпилька М6х84, Шестерня Z=26, Шестерня Z=36, Шестерня Z=40, Шестерня Z=44, Шестерня Z=52, коробка передач

Софт

КОМПАС-3D 21 Учебная версия Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- Вал _ РС10.001.001.cdw
- Ведомый вал.cdw
- Ведущий вал.cdw
- Втулка.cdw
- Коробка передач в сборе.cdw
- Корпус верх дет.1.cdw
- Корпус верх дет.2.cdw
- Корпус верх дет.3.cdw
- Корпус низ дет.1.cdw
- Корпус низ дет.2.cdw
- Корпус низ дет.3.cdw
- Крышка.cdw
- Крышка 2.cdw
- Ручка.cdw
- Шестерня Z=26.cdw
- Шестерня Z=36.cdw
- Шестерня Z=40.cdw
- Шестерня Z=44.cdw
- Шестерня Z=52.cdw
- Шпилька.cdw
Вал.m3d
Ведомый.m3d
Ведущий_.m3d
Винт М4х8 +.m3d
Винт М4х20.m3d
Втулка с лысками.m3d
Гайка М6+.m3d
Гайка М6.m3d
Коробка А4-3.a3d
Корпус верх 1.m3d
Корпус верх 2.m3d
Корпус верх 3.m3d
Корпус низ 1.m3d
Корпус низ 2.m3d
Корпус низ 3.m3d
Крышка.m3d
Крышка2.m3d
Подшипник 15х35х11.m3d
Подшипник 17х40х12.m3d
Ручка.m3d
Сборка коробки передач редуктора.spw
Шайба стопорная Л6+.m3d
Шайба стопорная Л6.m3d
Шестерня Z=26.m3d
Шестерня Z=36.m3d
Шестерня Z=40.m3d
Шестерня Z=44.m3d
Шестерня Z=52.m3d
Шпилька М6х70+.m3d
Шпилька М6х70.m3d
Шпилька М6х84.m3d
